IM
MDOC-SOFT50185
6/18
3) エッジ検出枠の指定
ビジョンウィンドウ上をマウスでドラッグし、部品全体を囲むようにエッジ検出枠を指定します。
なお、画像取込が完了した時点で、初期状態で画像全体がエッジ検出枠に指定されます。
エッジ検出枠の指定をせずに次の作業へ進むこともできますが、その場合部品以外の対象物
をエッジとして誤検出してしまう可能性が高くなる為、部品全体を囲む最低限の範囲を指定する
ことを推奨します。
IM
MDOC-SOFT50185
7/18

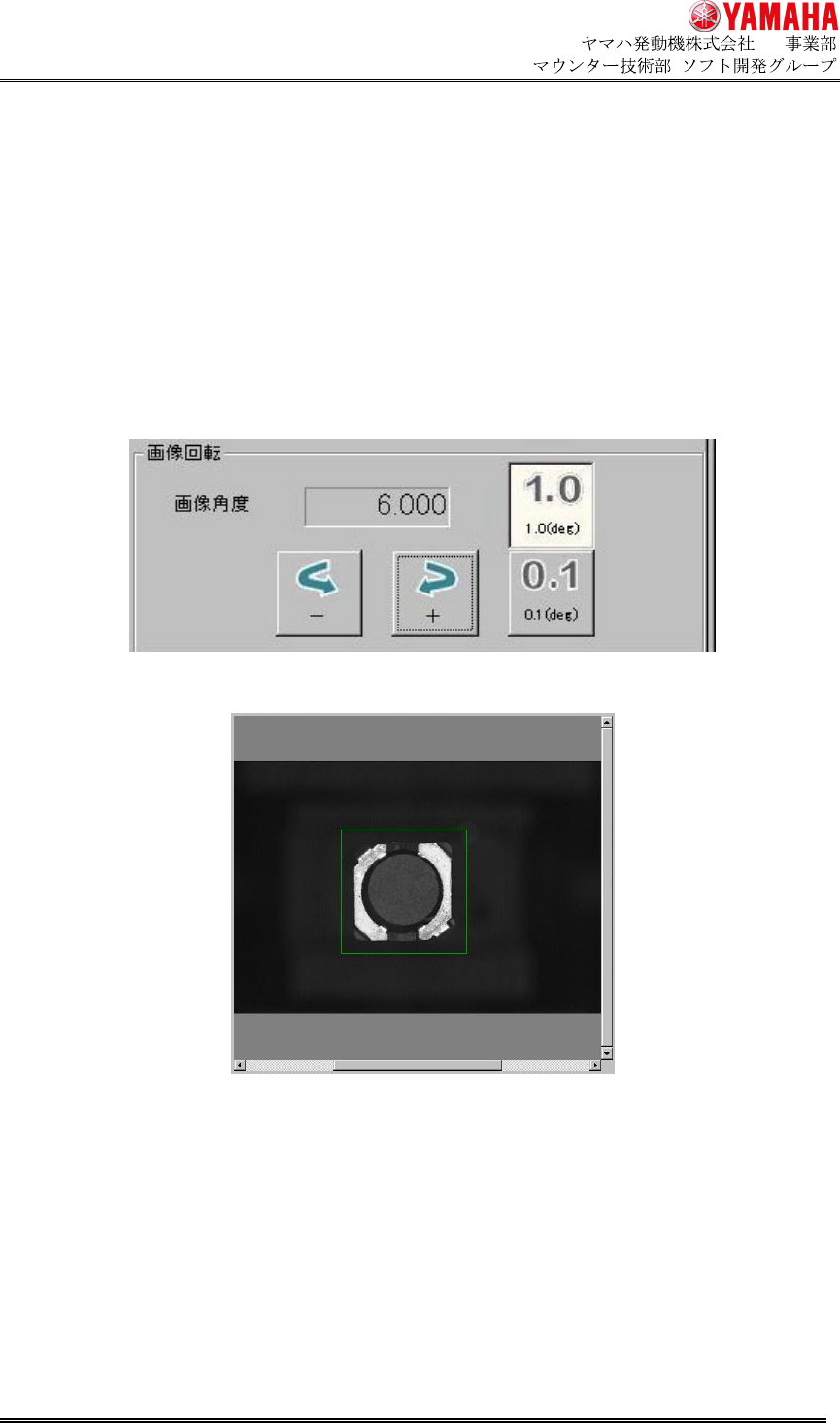

4) 画像角度補正
スマート認識用のモデル作成のため、部品を正立（0 度）した状態に回転します。
この角度が搭載角度 0 度の基準となりますので、正確に角度を設定してください。
① 画像回転
エッジ検出枠で指定した範囲の画像を指定方向に回転します。
② 画像回転移動量
画像回転時の移動量を指定します。
①
①①
①
②
②②
②
IM
MDOC-SOFT50185
8/18
5) モデル作成画面へ遷移
[次へ] ボタンを押し、[モデル作成] 画面へ遷移します。
遷移したとき、自動的に入力画像からエッジ検出が行われ、ビジョンウィンドウが入力画像と
抽出エッジ画像の重ね画像に切り替わります。
抽出エッジが少なすぎる、多すぎる、等の異常時にはエラーが発生する場合があります。
エッジ抽出状態が見えにくい場合は、[表示] チェックボックスにて、エッジ画像のみの表示に
切り替えてください。
