3 安装贴片机
3.1 安装TX贴片机
23
3 安装贴片机
3.1 安装TX贴片机
到货检查
– 在贴片机温度未达到室温前不可打开贴片机包装。否则会有出现冷凝现象的危险。
– 检查货物是否有损坏。
– 检查冲击传感器。
– 打开贴片机及其附件的包装，检查货物是否齐全（参照提货单）。
– 将结果记录在安全报告/验收测试报告中。
提示
长距离运输时，一定要使用货盘和叉车，这样可以防止贴片机受损。

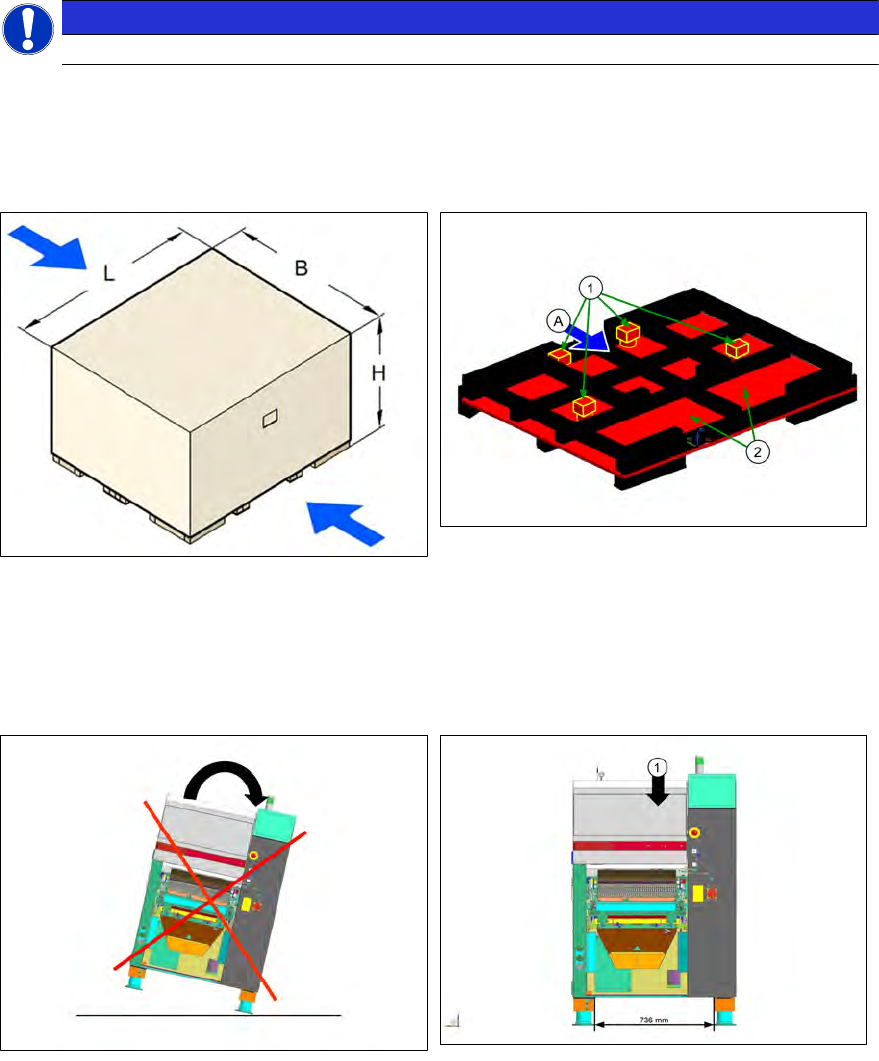

运输板条箱或货盘上的叉车插入点
仅
在标
(A)
的点推入叉车。
1. 机器支腿：贴片机支腿由3个角形托座固定在托盘上
2. 货盘上料台位置
–
注意：
确保抬升贴片机时，货叉受力均匀
– 在货叉和贴片机之间应有一个坚固的支撑，这样可以防止贴片机在抬升时被倾翻。这样做还可
以防止下放时将受力点都加到贴片机的一个支脚上，从而避免了贴片机支脚的固定装置发生变
形。
– 建议在抬升机贴片时，应另安排一人观察整个过程，确保贴片机被叉车抬起时不会向一侧倾
翻。
1. 机器的平衡点并不在机器中心。
3 安装贴片机
3.1 安装TX贴片机
TX系列 技术培训
01/2016
24
–
注意：
不要使用贴片机的输入侧插入叉具。
– 请使用输出侧，叉车最小为617 mm，或者叉车之间的距离为937 mm。
– 不要在叉具未到机器中心时，就移动机器。
– 使用叉车移动机器时，必须使货叉贴近支撑脚；无法在线移动设备
调平贴片机
调整其他 3 个支脚（1）以保证机器处于水平，然后调整第 4 个支脚（2）使其接触地面。
请在位置 2 放置 2 个支脚用于平衡并将另外 4 个支脚固定到位置 1。
主机 – 贴片机放置/安装
– 贴片机传板高度：900 mm 至 950 mm +- 15（所有高度只需要1个支腿类型，配备一个可调螺
钉）。
– 轴式水准仪应该放在升降台板上。
– 盖应该在扇区 1 和 2 处打开，以到达支腿的可调螺钉。
