4 TX悬臂系统 4.4 悬臂系统 - PCB TX系列 技术培训 01/2016 34 1. 在基础适配板C&P板中，将 （1）“切换”为CP20x（40V） 或CPP（150V）的Z轴的设置电压 模块化贴片头控制单元 (MHCU)： MHCU MHCU用于控制CP20P和CPP贴片头的星 形轴和Z轴以及Twin Head的Z轴和D轴 （各Twin配备1个MHCU）。 包括控制模块和电源模块。 模块化悬臂控制单元（MGCU） …
TX系列 技术培训
01/2016
4 TX悬臂系统
4.4 悬臂系统 - PCB
33
印刷板相机（PCB 相机）
确定校准因数，相机像素大小和贴片机测量系统（X轴、Y轴）的精度以及 PCB 相机内的 CCD 传感
器安装角度之间的关系。
4.3.2 进行校准
1. 登录贴片机服务权
限。
2. 选择“自动校
准”。
3. 选择所需的“校准
项目”。
4. 选择所需的悬臂并
按“启动”。
5. 按下“接受”，保
存数据。
4.4 悬臂系统 - PCB
贴片头整板（配备 MHCU）
1. 影像贴片头接口板 (VHI)
2. 贴片头接口
3. 基座适配板，配备 MHCU
(4)
基础适配板
两种基础适配板，取决于贴片头类型。
贴片头类型 贴片头接口板 基础适配板 MHCU
CP20x 贴片头接口板TX（R/L） 基础适配板C&P 1 x
CPP 贴片头接口板TX（R/L） 基础适配板C&P 1 x
Twin Head 贴片头接口板TX（R/L） 基础适配板TH 2x
4 TX悬臂系统
4.4 悬臂系统 - PCB
TX系列 技术培训
01/2016
34

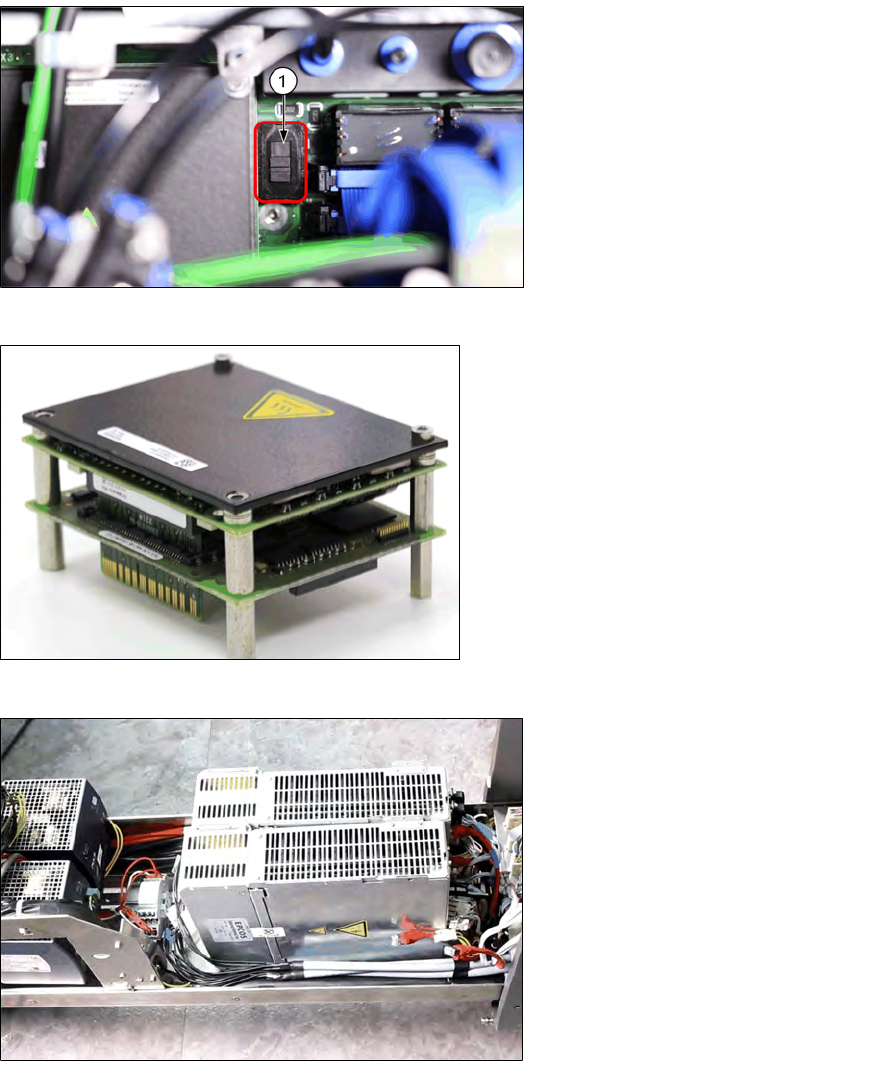

1. 在基础适配板C&P板中，将
（1）“切换”为CP20x（40V）
或CPP（150V）的Z轴的设置电压
模块化贴片头控制单元 (MHCU)：
MHCU
MHCU用于控制CP20P和CPP贴片头的星
形轴和Z轴以及Twin Head的Z轴和D轴
（各Twin配备1个MHCU）。
包括控制模块和电源模块。
模块化悬臂控制单元（MGCU）
MGCU
MGCU用于控制两个主轴在SIPLACE贴片
机内的位置。它包括控制模块和电源
模块。
MGCU 位于电源单元内。
TX系列 技术培训
01/2016
4 TX悬臂系统
4.5 悬臂系统 - 控制和通信概览
35
4.5 悬臂系统 - 控制和通信概览
控制和通信概览
