5 CPP 贴片头 5.7 CPP 贴片头 - 校准 TX系列技术培训 01/2016 60 校准 – 程序 – 适用于相机类型 SSTGigE33 的校准工具 03010565-xx (1) – 适用于相机类型 SST30 的校准工具 03078706.xx (2) – 吸嘴 2057 03070280-xx (3) 5.7.2 CPP 贴片头 - 校准步骤 1. 以服务目的登录。然后前往“校准菜单”。 2. 在下拉菜单中选择“贴…

TX系列技术培训

01/2016

5 CPP 贴片头

5.7 CPP 贴片头 - 校准

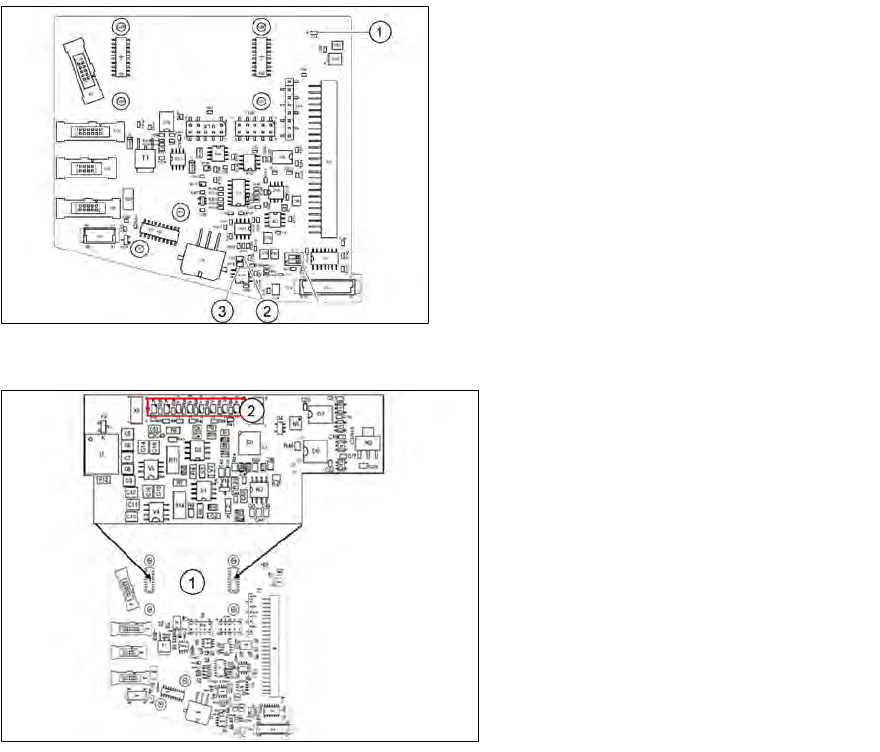

LED

1. V14 +24VDC_DP_切换

2. V18 电位显示器：

LED 开 = 有电压

3. V17 电位显示器：

LED 开 = 有电压

5.6.2 安装非接触式能量转换器

为安装非接触式转换器，在中部分配器 2

上又插入一个板

X31/X32

LED

V6 超过最大电流

V7 电流持续过高

V9 KE 控制板打开（正常操作启用）

V10 KE 传感器错误关闭

5.7 CPP 贴片头 - 校准

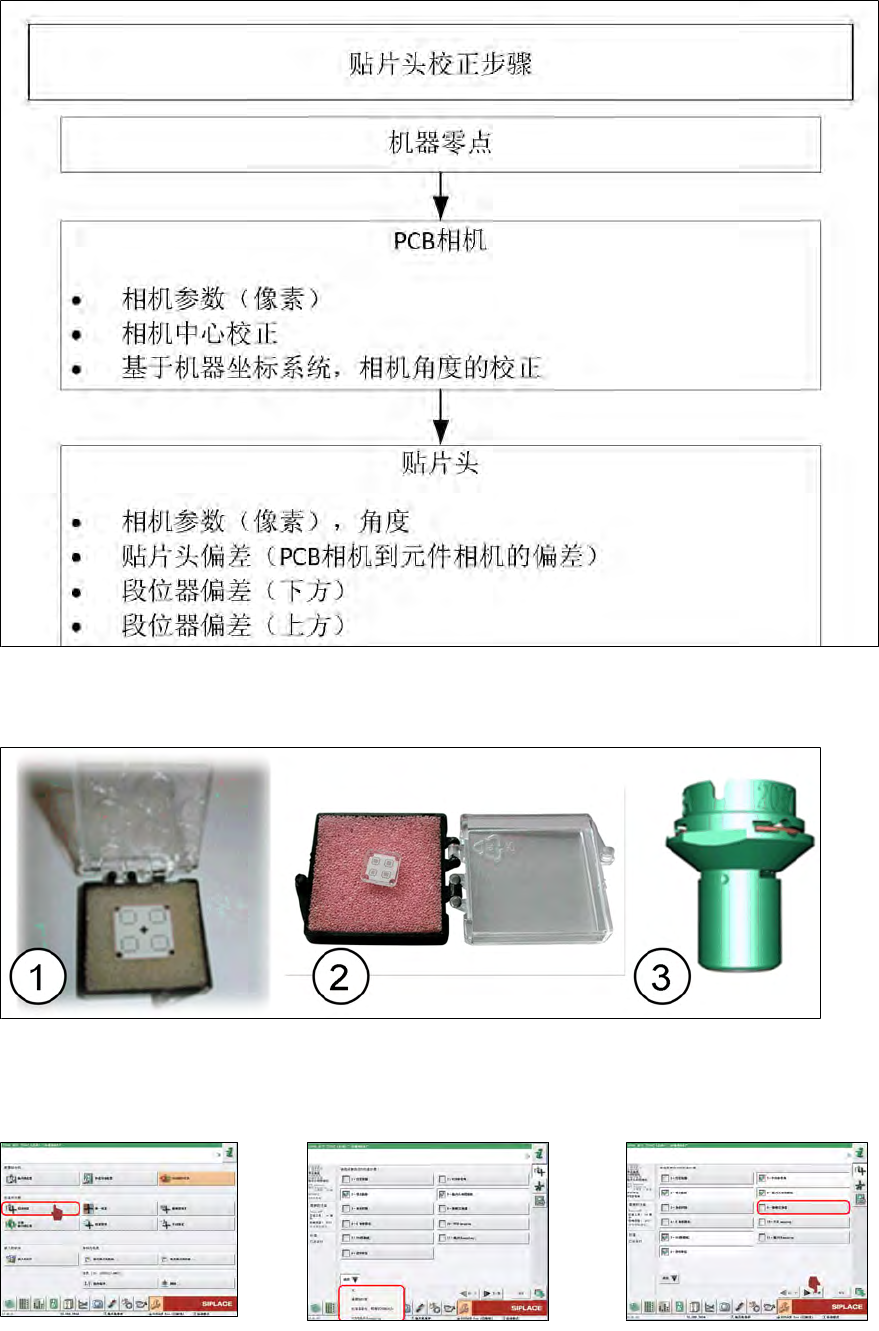

5.7.1 CPP 贴片头 - 校准概述

校准 - 概述描述

–

测量元件相机：

这样可确定“相机像素尺寸至贴片机测量系统 (X,Y) 的分辨率”，“X 与 Y

方向上的相机中心点”以及 “CCD 传感器的扭转角”之间的关系。

–

贴片头偏差

：贴片头偏差指的是 PCB 相机与吸嘴（段位器 1）之间的距离。目标是固定值，此

值上会加上一个偏差值（由贴片头校准得出）。

–

顶部段位器偏差

：顶部段位器偏差涉及的是元件相机在 0、90、180 与 270° 步骤中的校准工

具旋转。所确定的值是与 X 和 Y 方向上的元件相机中心相关的吸嘴头的旋转中心值。

–

底部段位器偏差

：底部段位器偏差涉及的是在 0、90、180 与 270° 位置上记录并测量校准工

具。所确定的值是与 PCB 相机相关的 Z 轴延伸时吸嘴旋转中心点的值。段位器 1 形成了其它

段位器的参考点 (X=0, Y=0)。

5 CPP 贴片头

5.7 CPP 贴片头 - 校准

TX系列技术培训

01/2016

校准 – 程序

– 适用于相机类型 SSTGigE33 的校准工具 03010565-xx (1)

– 适用于相机类型 SST30 的校准工具 03078706.xx (2)

– 吸嘴 2057 03070280-xx (3)

5.7.2 CPP 贴片头 - 校准步骤

1. 以服务目的登录。然后

前往“校准菜单”。

2. 在下拉菜单中选择“贴

片头基准点和相机”。

3. 取消选择吸嘴交换器。

单击“下一步”。

TX系列技术培训

01/2016

5 CPP 贴片头

5.8 CPP 贴片头 - 分析

4. 选择您要校准贴片头的

悬臂。单击“下一步”按

钮。

5. 选择您要校准的位置和

贴片区域。单击“下一

步”按钮。

6. 软件会检查预置条件，

并显示必要工具的状

态。“‘开始”继续。

7. 校准已启动。 8. 校准已结束。单

击“接受”按钮审核测量

值。

5.8 CPP 贴片头 - 分析

5.8.1 一般错误信息

查看“帮助”中的错误信息，以确定产生了哪种问题。

1. 错误次数

2. 可能的原因与解决方案

生产过程中发生错误的主要原因有：

– 真空错误

– Z 轴问题

– DP 轴问题

– 吸嘴交换拾取/抛料问题

– 贴片质量问题

培训过程中借助下表可帮助进行故障排除。
