6 C&P20 P 贴片头 6.8 C&P20 P 贴片头 - 分析 TX系列 技术培训 01/2016 94 6.8.2 C&P20 P 贴片头 - 真空错误
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.8 C&P20 P 贴片头 - 分析
93

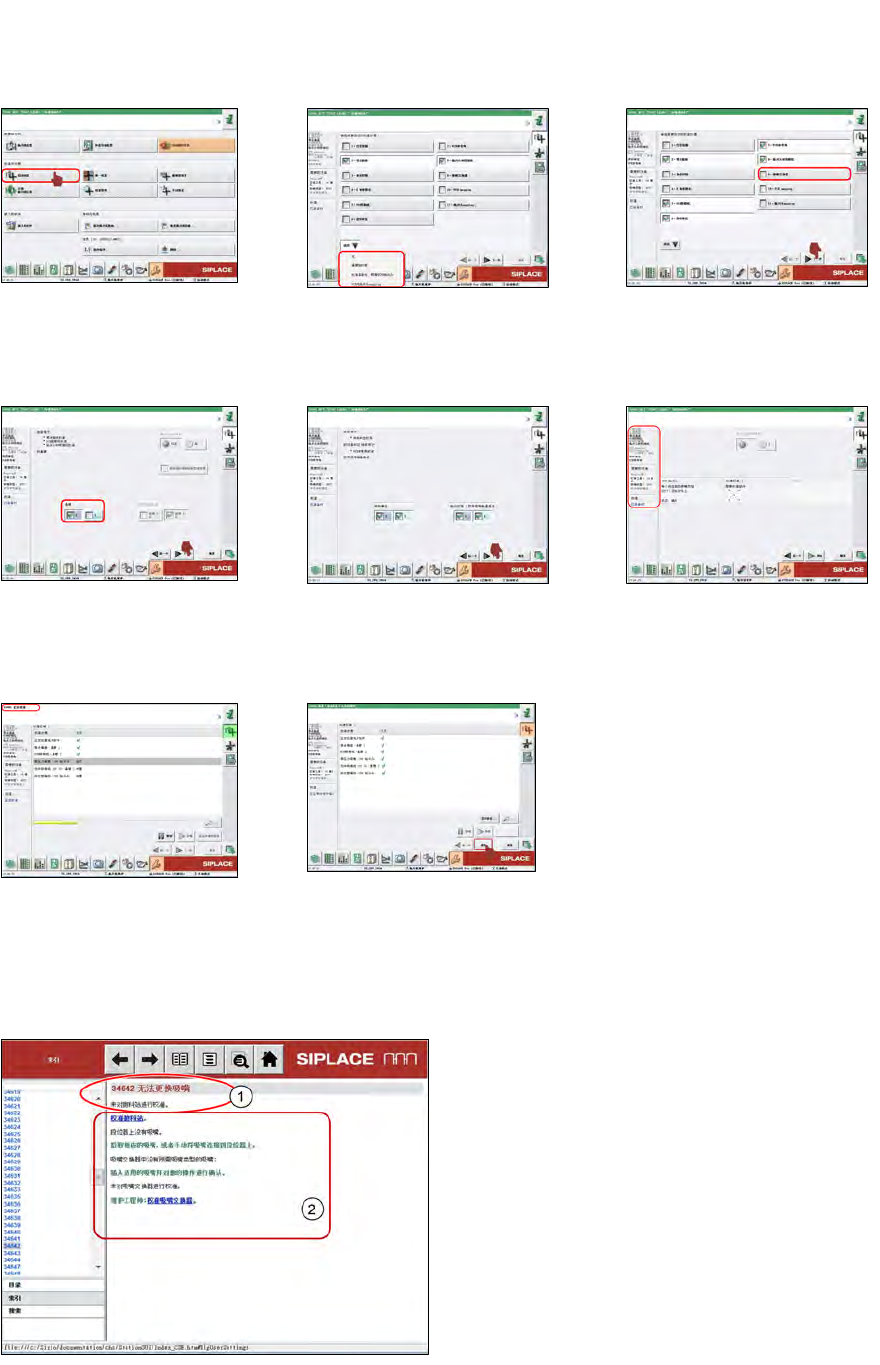

6.7.2 校准步骤
1. 登录“贴片机服务”权
限。前往校准菜单。
2. 在下拉菜单中选择校
准“贴片头基准点和相
机”。
3. 取消选择“吸嘴交换
器”。单击“下一步”图
标。
4. 选择您要校准贴片头的
悬臂。单击“下一步”图
标。
5. 选择您要校准的位置和
贴片区域。单击“下一
步”图标。
6. 软件会检查预置条件，
并显示必要工具的状态。
按“‘开始”继续。
7. 校准已启动。 8. 校准已结束。单
击“接受”按钮审核测量
值。
6.8 C&P20 P 贴片头 - 分析
6.8.1 一般错误信息
查看“帮助”中的错误信息，以确定产生了哪种问题。
1. 错误次数
2. 可能的原因与解决方案
生产过程中发生错误的主要原因有：
– 真空错误
– Z 轴问题
– DP 轴问题
– 吸嘴交换拾取/抛料问题
– 贴片质量问题
培训过程中借助下表可帮助进行故障排除。
6 C&P20 P 贴片头
6.8 C&P20 P 贴片头 - 分析
TX系列 技术培训
01/2016
94

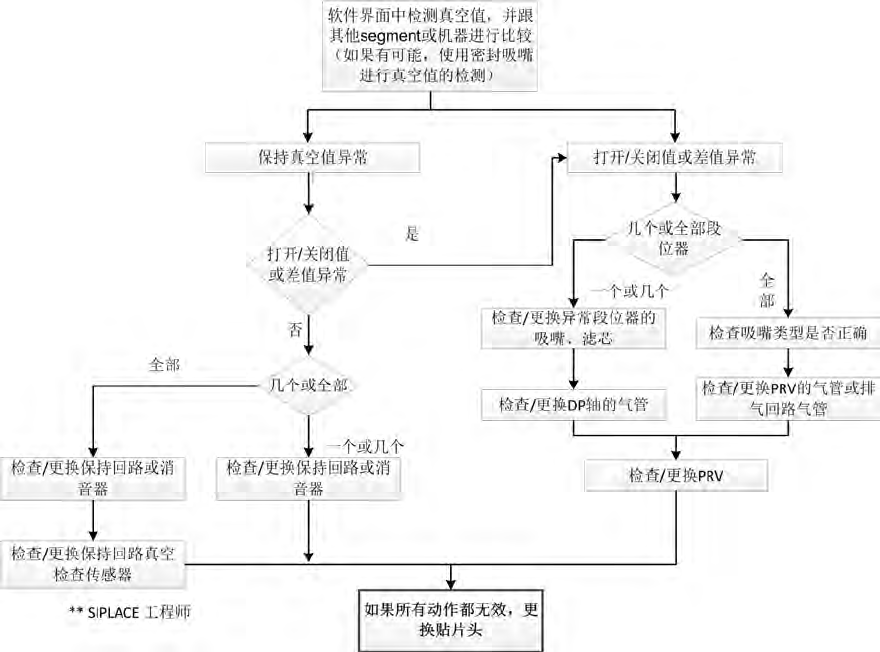

6.8.2 C&P20 P 贴片头 - 真空错误
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.8 C&P20 P 贴片头 - 分析
95
6.8.3 C&P20 P 贴片头 - 星型轴问题
断开或连接任何电缆前都必须关闭机器。
