TX系列 技术培训 01/2016 6 C&P20 P 贴片头 6.3 C&P20 P 贴片头 - 贴片的工艺流程 81 拾取流程 默认情况下，拾取真空总是处于开启状态。 如果真空泵或压缩空气处于开启状态，那么每个段位器的保持回路就总是处于开启状态。
6 C&P20 P 贴片头
6.3 C&P20 P 贴片头 - 贴片的工艺流程
TX系列 技术培训
01/2016
80
拾取流程
1. 拾取/贴片回路真空测量
2. 保持回路真空测量
3. 光学对中（SIPLACE 视野）
A
.
将元件旋转到贴片角中
B
.
在光学对中后，进行贴片角校正
如果某个元件的光学对中失败（识别错误），那么这个元件会留在吸嘴上。在其他所有元件都完成
贴片之后，失败的元件将进入抛料循环。
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.3 C&P20 P 贴片头 - 贴片的工艺流程
81
拾取流程
默认情况下，拾取真空总是处于开启状态。
如果真空泵或压缩空气处于开启状态，那么每个段位器的保持回路就总是处于开启状态。
6 C&P20 P 贴片头
6.3 C&P20 P 贴片头 - 贴片的工艺流程
TX系列 技术培训
01/2016
82
6.3.3 C&P20 P 贴片头 - 标准贴片流程
标准贴片
在该模式（挡光板向下）中，CP20P 贴片头的贴片力度约为 2N。
生产期间，在 350 个贴片头循环（如需要，可由 SIPLACE 服务人员进行设置）以及完成当前加工
的板之后，将运行吸嘴扫描。
可以通过贴片机接口，在四个不同级别中配置吸嘴质量检查。

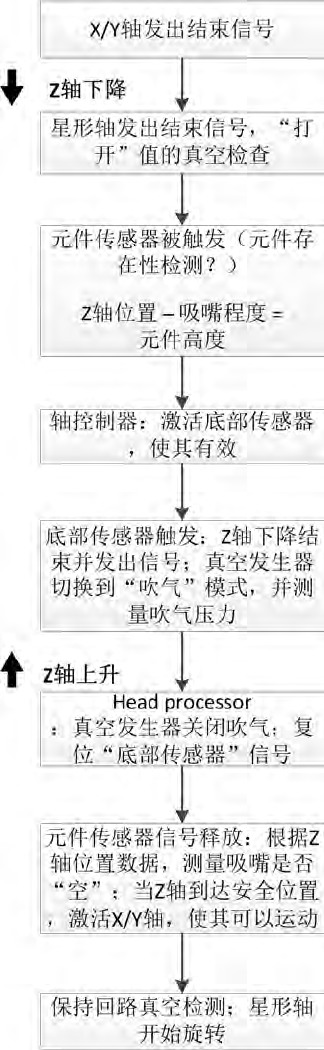

拾取程序
为了将真空较早地移到拾取位置，真空发生器会在 Z 轴下移之前开启真空。
“非接触式”：第一个元件使用标准模式拾取，以确定 Z 轴下移的位置，拾取的元件会成为抛料。
下一批元件在 Z 轴下移的绝对位置拾取。
