TX系列 技术培训
01/2016
5 CPP 贴片头
5.4 CPP 贴片头 - 真空系统概述
53
贴片程序
“高力度”：贴片力度取决于 Z 轴的当前位置，以确定 Z 轴下移以及真空发生器切换到吹气的终
了信号。

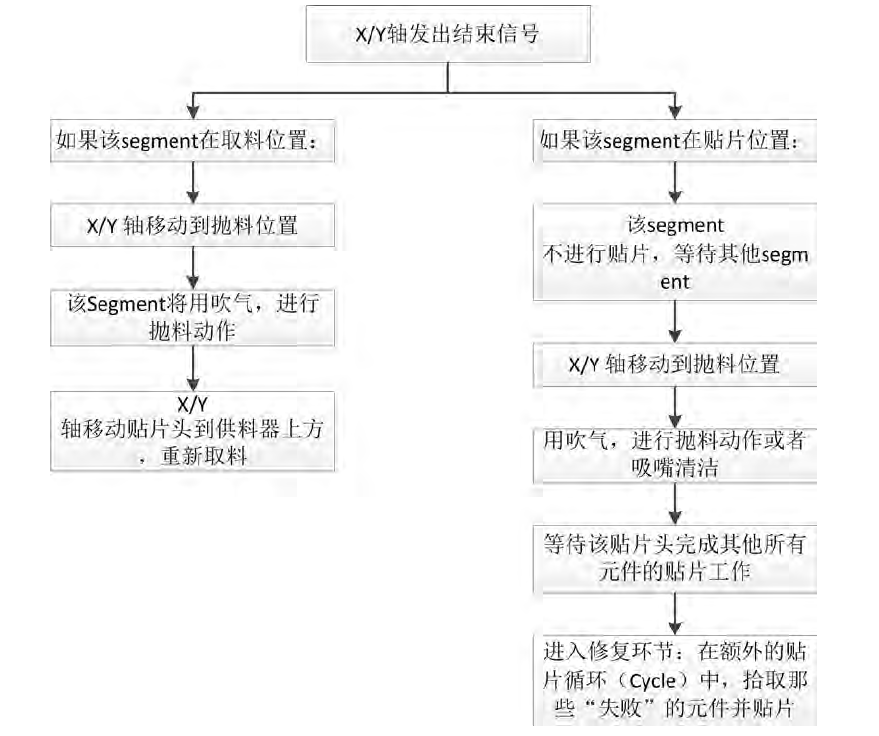

抛料程序
“缺陷”或“缺失”的决定因素：
– 光学对中
– 元件传感器
温度补偿
定期检查温度传感器，校准偏差值以提高贴片精准度。

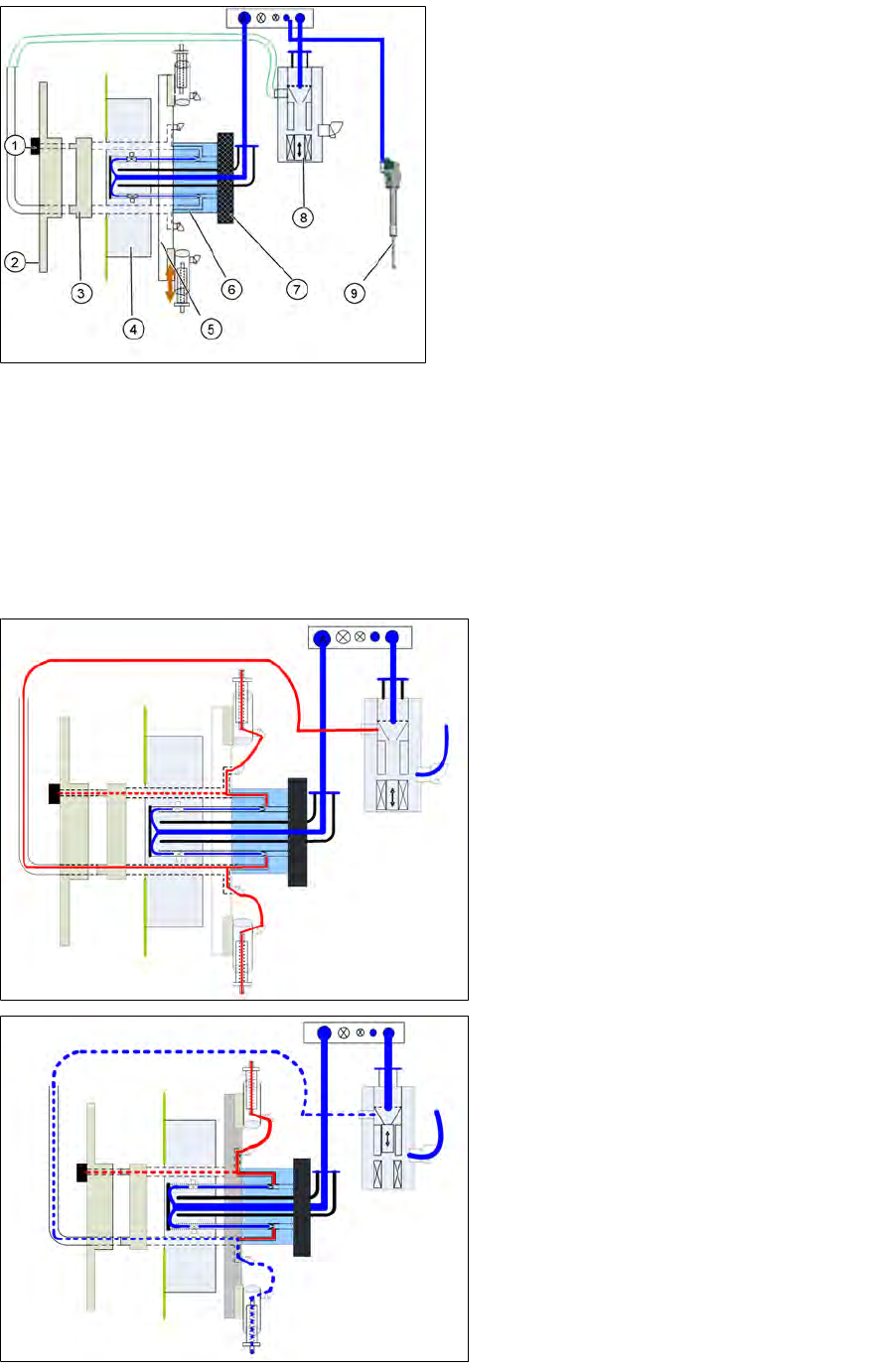

5.4 CPP 贴片头 - 真空系统概述
5.4.1 CPP 贴片头 - 真空系统功能概述
真空系统包括两个主要部件：
– 拾取/贴片回路：提供真空或吹气，拾取供料器中的元件并将其贴装到印刷板上。
– 保持回路：当元件在吸嘴上，不在拾取位置时，将元件吸持到吸嘴上
5 CPP 贴片头
5.4 CPP 贴片头 - 真空系统概述
TX系列 技术培训
01/2016
54
1. 保持回路传感器
2. 贴片头后盖
3. 分配器盘
4. 阀门板
5. 配备 DP 轴驱动装置的星型轴框架
6. 保持回路
7. 消音器
8. 真空发生器
9. Z 轴收缩装置
– 气动输送分配器向调压阀 PRV
(8)
、保持回路
(6)
及收缩装置
(9)
提供 4.5 bar 的压缩空
气。
– 通过保持回路
(6)
，将压缩空气直接提供给阀岛
(4)
。 经过阀岛的压缩空气被分配到 12 个通
道，每个通道均配有一个气动阀，用于打开或关闭该通道。
– 压缩空气从阀岛中进入保持回路
(6)
。在这里，通过 12 个吹气电磁阀的吸嘴，生成 12 个所
有段位器的保持回路的真空。
– 通过星型轴框架
(5)
，保持回路中的真空进入吸嘴中。
5.4.1.1 拾取与贴片回路
– 星型轴旋转到拾取位置前，相关阀门
通过阀岛打开。
– 现在，吸嘴上出现了保持回路中的真
空。
– 星型轴到达拾取位置后，保持回路的
真空通过调压阀得到增强，从而就能
拾取元件了。
– 完成元件的拾取后，通过保持回路，
元件被吸持在吸嘴上。
– 在到达贴片位置且启用 Z 轴向下传感
器后，调压阀将切换为吹气。这可以
消除保持回路的真空，而吸嘴上也会
出现大约 200mbar 的吹气。
TX系列 技术培训
01/2016
5 CPP 贴片头
5.4 CPP 贴片头 - 真空系统概述
55

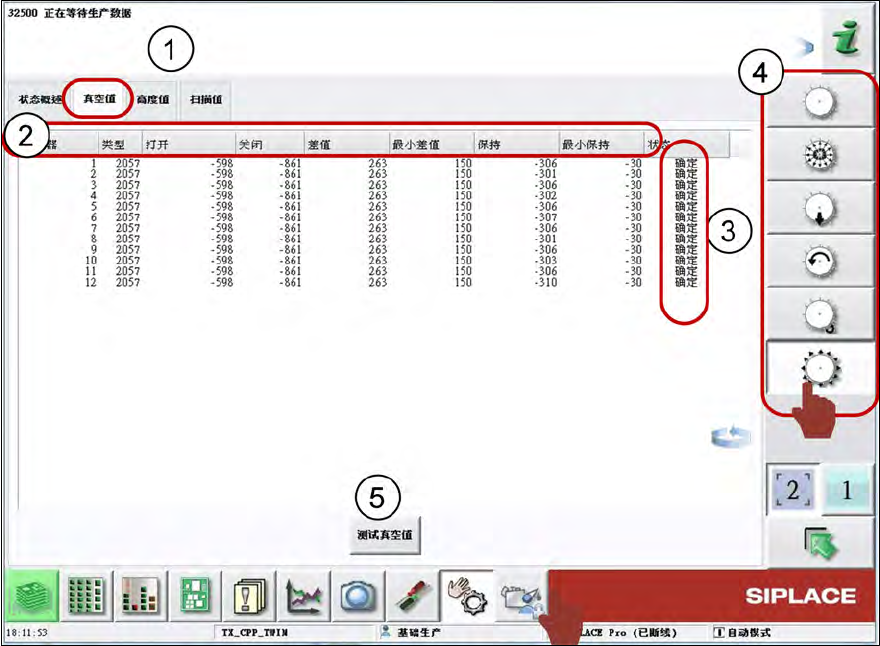

5.4.2 如何执行真空检查
如果发生真空错误，则可以使用贴片机软件测试真空系统。
对于拾取/贴片回路，可估计打开和关闭值之差，
而对于保持回路，则需要测量绝对值。
1. 检查真空选项卡
2. 吸嘴真空的详情结果
3. 吸嘴真空检查状态
4. 贴片头功能菜单
5. 单击开始新检查
真空结果错误时，会高亮显示受影响的段位器。
例如：段位器 3 上发生错误。
