1. 各部名称 MEC-SFABCC-003S0
2
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
1.2 搬运单元工作头部的名称
图中号码 名称 图中号码 名称
1 切刀 ( 固定刀刃 ) 3 废料盒
2 切刀 ( 可动刀刃 )
2
3
1
Front
Front
39MEC-0002-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 1. 各部名称
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 3
1.3 传感器配置图
图中号码 地址 信号名
1 X118 工件通过确认传感器 L
2 X119 工件通过确认传感器 R
3 X11C 基准侧松开确认
4 X11D 从属侧松开确认
5 X11E Y 轴联锁传感器
6 - 工件通过确认传感器 L 放大器
7 - 工件通过确认传感器 R 放大器
8 X10C 切屑满确认
9 X10D 切屑回収确认传感器
2
4
1
6
Front
Front
7
9
8
5
3
5
39MEC-0003-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
1. 各部名称 MEC-SFABCC-003S0
4
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册

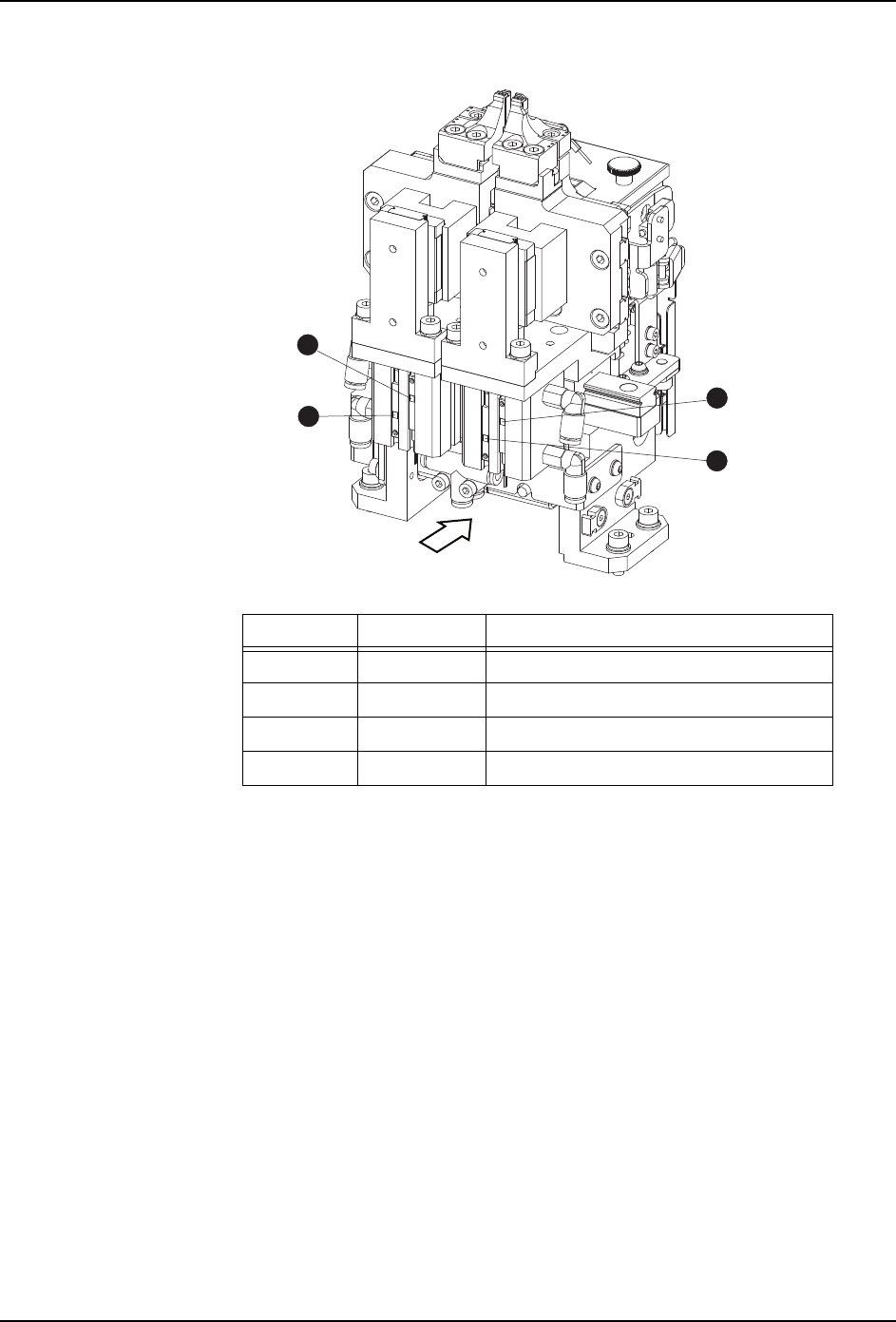

搬运单元工作头部
图中号码 地址 信号名
10 X10A 切割＆弯脚可动刀刃 2 上升端
11 X10B 切割＆弯脚可动刀刃 2 下降端
12 X108 切割＆弯脚可动刀刃 1 上升端
13 X109 切割＆弯脚可动刀刃 1 下降端
12
13
10
Front
11
39MEC-0036-a
Byw6H9B6
Byw6H9B6
