MEC-SFABCC-003S0 2. 预防保养 SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 17 2.4.4 向 θ 轴、P 轴齿轮的加油 备注 ) 加油量是指对于各轴的 必要加油量。 加油方法 1. 使用清洁布擦去 θ 轴齿轮 (1) 或者 P 轴齿轮 (2) 上的污垢。 2. 将 0 .1cc 的 Mobilith SHC460W T 涂敷在刷子上 。 3. 使用刷子将润滑油均匀地涂敷在齿 轮上。 …

100%1 / 51
2. 预防保养 MEC-SFABCC-003S0
16
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.4.3 向往复臂轴齿条＆齿轮的加油
加油方法
1. 进行机器的关机操作、使主开关 OFF。
2. 从机器上取下气源投入口的盖板。
3. 使气源投入口的操作杆 OFF，停止外部供应气源。将气源供应管端的插口从气源投入口
取下。再次将气源投入口的操作杆 ON，使气源配管内减压。
4. 使用清洁布擦去齿条 (1) 以及齿轮 (2) 上的污垢。
5. 将 0.1cc 的 Mobilith SHC460WT （Mobil）涂敷在刷子上。
6. 使用刷子将润滑油均匀地涂敷在齿条和齿轮上。
7. 用手使齿条和齿轮动作，让润滑油循环。
8. 使用清洁布擦去从齿条和齿轮上溢出的润滑油。
润滑油 加油处 加油量 (cc)
Mobilith SHC460WT （Mobil） 齿条、齿轮 0.1
12
Front
39MEC-0011-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 2. 预防保养
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 17

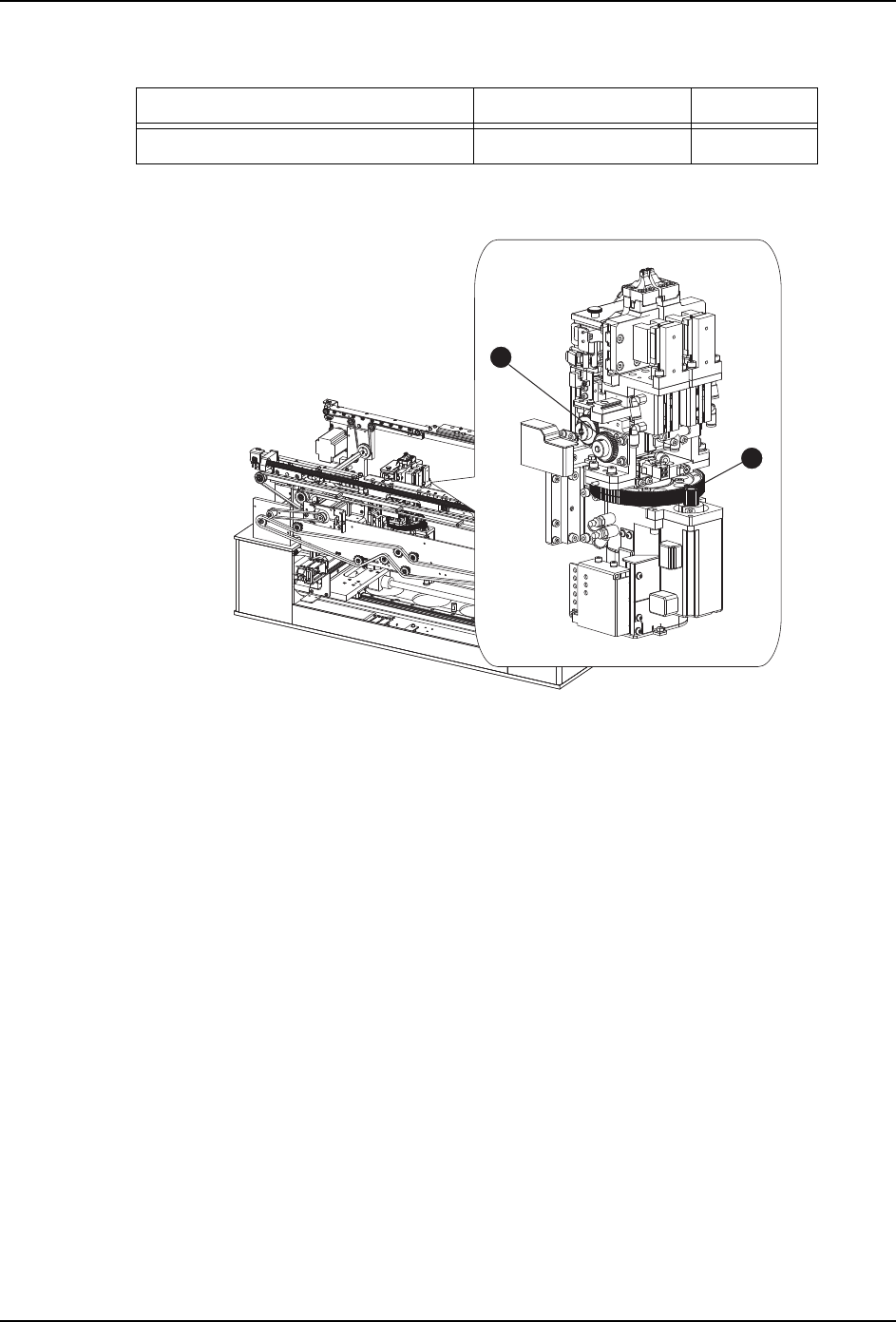

2.4.4 向 θ 轴、P 轴齿轮的加油
备注 ) 加油量是指对于各轴的必要加油量。
加油方法
1. 使用清洁布擦去 θ 轴齿轮 (1) 或者 P 轴齿轮 (2) 上的污垢。
2. 将 0.1cc 的 Mobilith SHC460WT 涂敷在刷子上。
3. 使用刷子将润滑油均匀地涂敷在齿轮上。
4. 用手旋转齿轮，使润滑油循环。
5. 使用清洁布擦去从齿轮上溢出的润滑油。
润滑油 加油处 加油量 (cc)
Mobilith SHC460WT(Mobil) θ 轴、P 轴 0.1
1
2
39MEC-0012-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
2. 预防保养 MEC-SFABCC-003S0
18
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.5 每 1 年 (8000 小时 ) 的作业

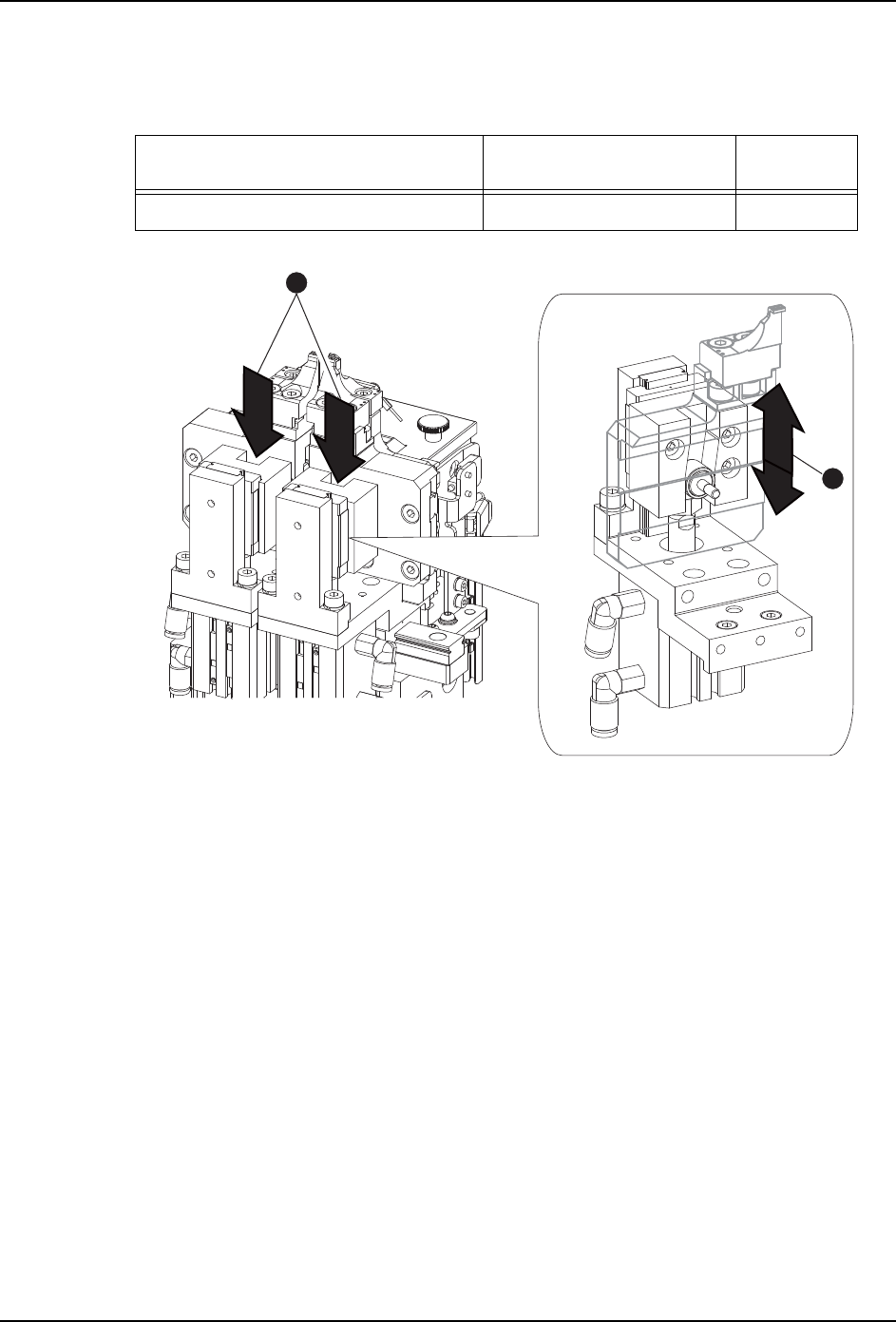

2.5.1 向切割＆弯脚轴槽部的加油
加油方法
1. 进行机器的关机操作、使主开关 OFF。
2. 从机器上取下气源投入口的盖板。
3. 使气源投入口的操作杆 OFF，停止外部供应气源。将气源供应管端的插口从气源投入口
取下。再次将气源投入口的操作杆 ON，使气源配管内减压。
4. 注入润滑油 (1)。
5. 使用清洁布擦去溢出的多余润滑油。
6. 用手使单元上下动作 (2)、让润滑油循环。
润滑油 加油处 加油量
(cc)
Daphne EponexNo.2( 出光 ) 切割＆弯脚轴槽部 0.1
1
2
39MEC-0006-a
Byw6H9B6
Byw6H9B6
