2.7 不定期作业
2.7.1 搬运轨道皮带和皮带清洁器的清扫
搬运轨道皮带的清扫
发生以下不良现象时，请进行搬运轨道皮带的清扫。
•搬运轨道皮带表面上附着的助焊剂将电路板弄脏。
•电路板的停止位置不安定或者发生电路板搬运错误。
1. 进行机器的关机操作、使主开关 OFF。

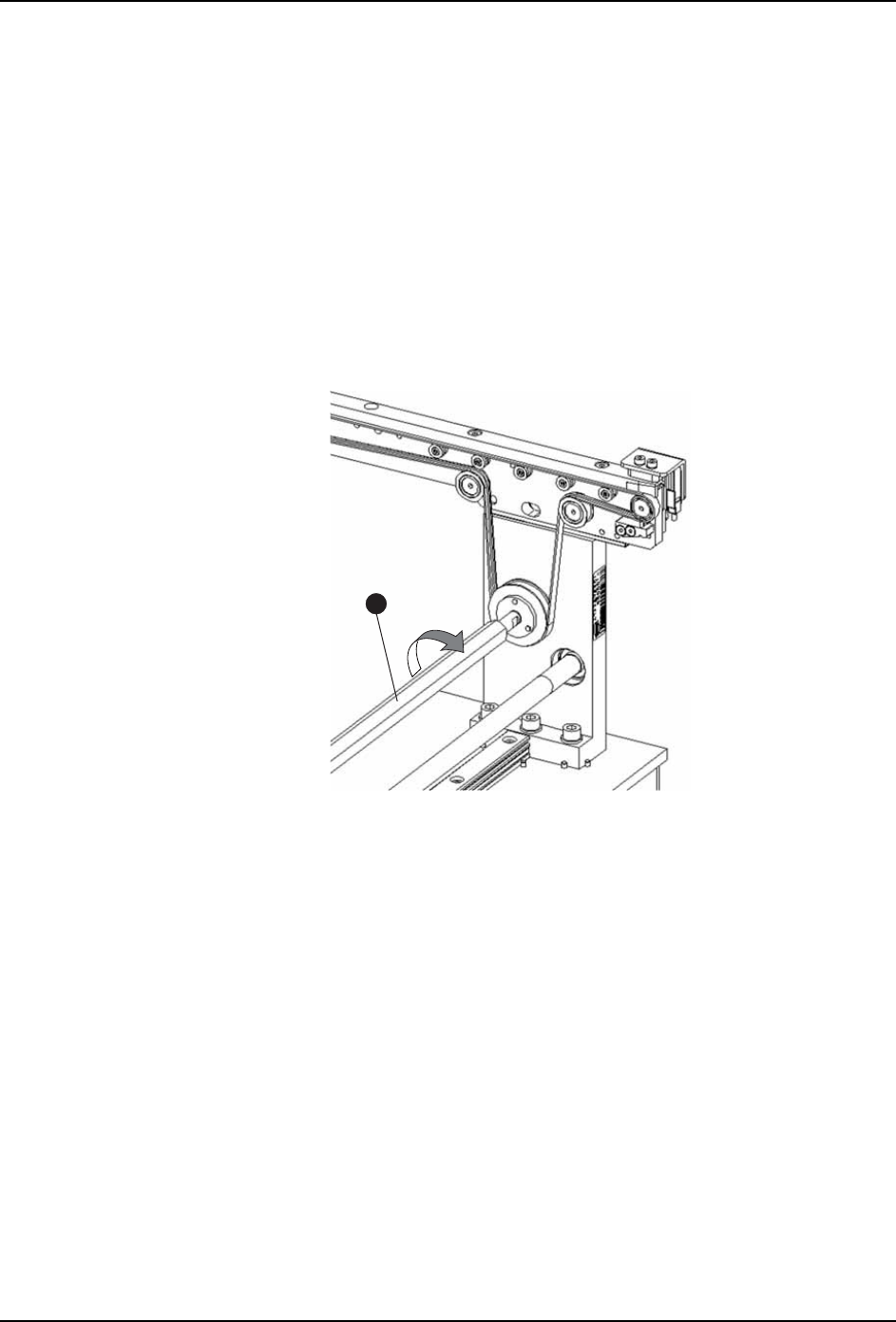

2. 使用浸有工业酒精的软布擦拭搬运轨道皮带的搬运面来进行清扫。一边转动六角杆 (1)
一边擦去皮带全体上的污垢。
3. 使用其他布浸着润滑剂 (Biral T&D)，与以上要领相同、薄薄地涂敷在皮带内侧。
备注 ) 在搬运皮带内侧涂敷润滑剂是防止磨耗的对策。请不要涂敷过量润滑油。
4. 使用干布轻轻擦去润滑剂。
39MEC-0013
1
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 2. 预防保养
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 23
皮带清洁器的清扫
发生以下不良现象时，请进行皮带清洁器的清扫。
•电路板的停止位置不安定或者发生电路板搬运错误。
1. 进行机器的关机操作、使主开关 OFF。
2. 拆除皮带清洁器 (2MGKCA0093**)。

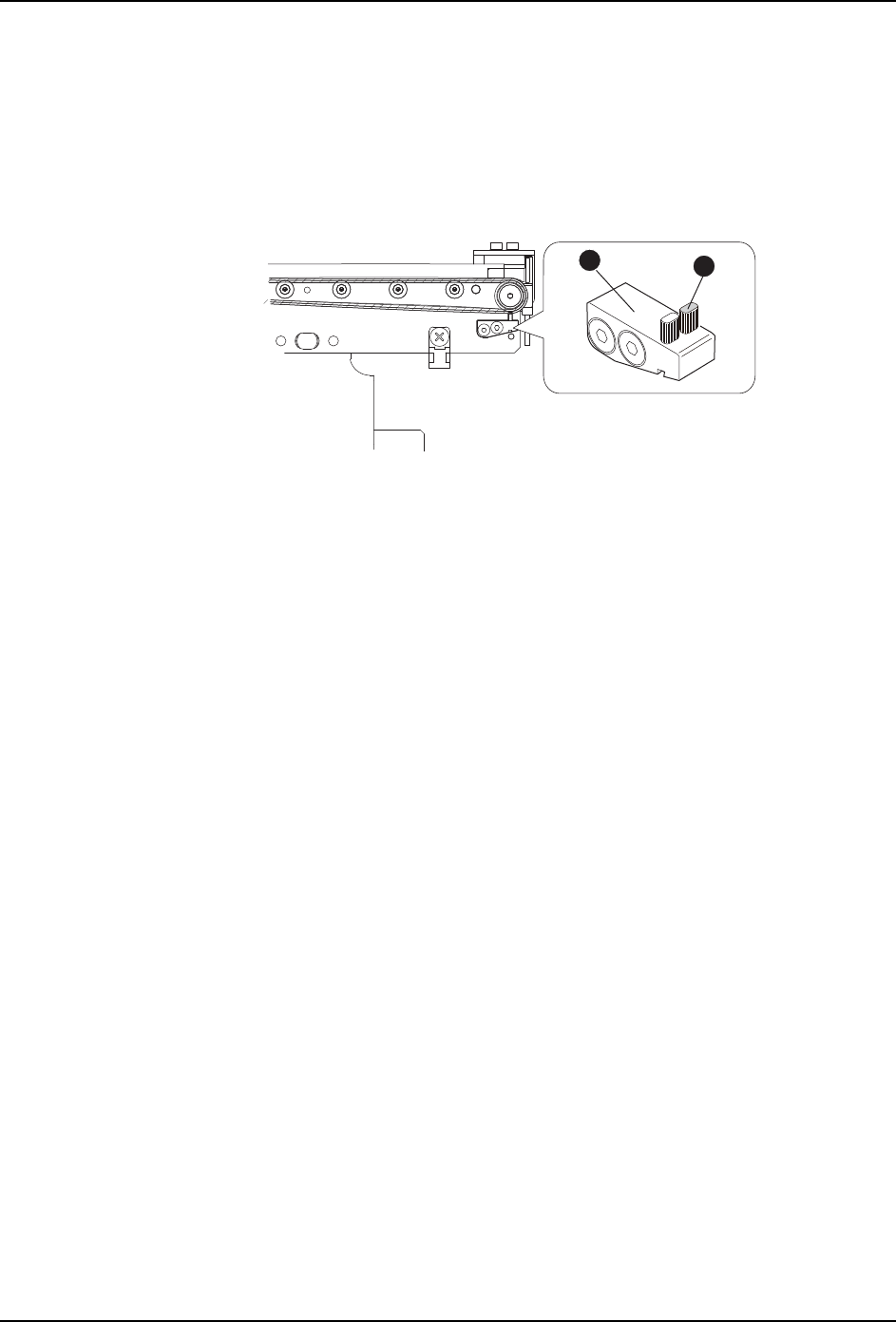

3. 擦去皮带清洁器的刷子 (1) 和固定块 (2) 上附着的灰尘等污垢。
39MEC-0014
1
2
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
2. 预防保养 MEC-SFABCC-003S0
24
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.7.2 皮带张力的检查 · 调整
皮带的规定张力
检查·调整方法
1. 请准备张力计。
2. 测定皮带跨距中央部的张力，并确认测定值是否在公差值范围之内。
3. 测定值超出公差值范围时，请根据以下要領将皮带调整到规定张力。
a. 松开马达的固定螺栓。
b. 松开调整螺栓 (A) 的锁定螺母。
c. 转动调整螺栓 (A)，将皮带张力调整到规定值。
d. 拧紧马达的固定螺栓。
e. 拧紧调整螺栓 (A) 的锁定螺母。
f. 再次测定皮带张力并确认是否在公差值范围之内。
皮带张力 规定值 (Hz) 图中号码
搬运马达皮带 R 150±15 1
搬运马达皮带 L 200±20 2
往复臂搬运马达皮带 29±3 3
Z 轴驱动皮带 240±25 4
变幅马达皮带 340±35 5
Y 轴驱动皮带 330±30 6
