4. 测定和调整 MEC-SFABCC-003S0
40
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册

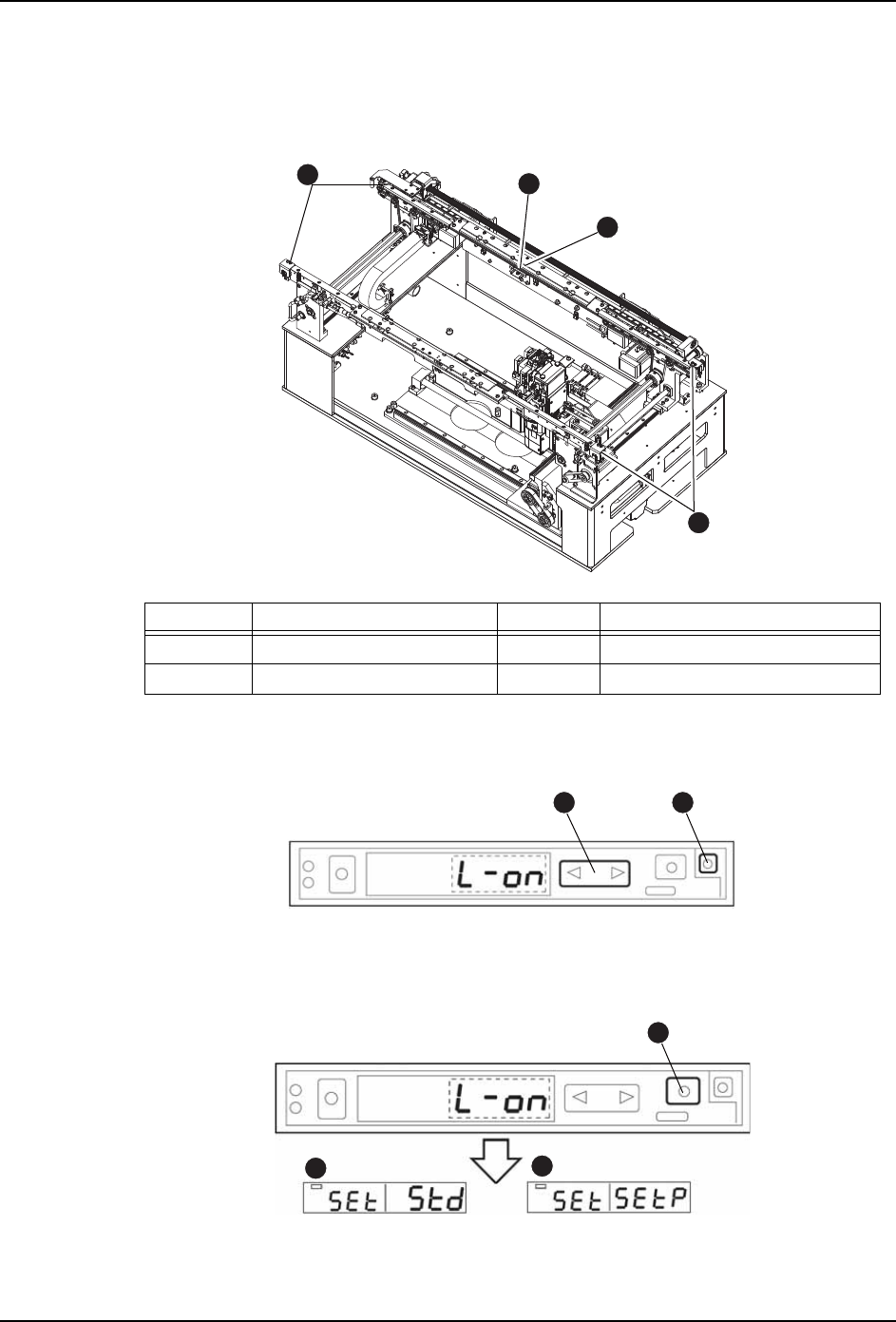

4.1.1 机上调整方法
操作并调整机上的各传感器放大器。
1. 打开调整传感器放大器的盖板。
2. 将输入模式设定为 「L-on」( 遮光时为 off)。按下按钮 (1)，并在 5 秒内按下箭头按钮
(2)。
3. 进行灵敏度设定。持续按下 MODE 按钮 (3) 约 3 秒后再次按下时，进入设定画面。变为
(4) 或者 (5) 的显示。
图中号码 名称 图中号码 名称
1 通过确认 L 3 通过确认 L 放大器
2 通过确认 R 4 通过确认 R 放大器
39MEC-0033-a
1
2
4
3
39MEC-0034
1
2
39MEC-0035
3
or
4
5
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 4. 测定和调整
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 41
4. 「Std」的显示为 (4) 时，按下箭头按钮 (2)( 任一个都可 )1 次后，切换为 (5) 的显示。
「SEtP」的显示为 (5) 时，不需要此步骤。
5. 按 1 次 MODE 按钮 (3)。
6. 按下箭头键 (2)，将值设定为 「-4P」。
7. 持续按下MODE按钮(3)约3秒后决定。
8. 关闭传感器放大器的盖板。
