2. 预防保养 MEC-SFABCC-003S0 26 SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 2.7.3 废料盒内切屑的废弃 检 查·调 整 方 法 1. 请先打开锁扣 （1） ，然后再按照箭头 (A) 的指示方向拆除废料 盒。 2. 请先拆除 2 根螺栓 （2） ，然后拿掉盖板 （3） ，最后倒掉废料。 3. 倒掉废料后请盖上盖板 （3）并安装 2 根螺栓 （2） 。请按照箭头 (A) 的指示方向…

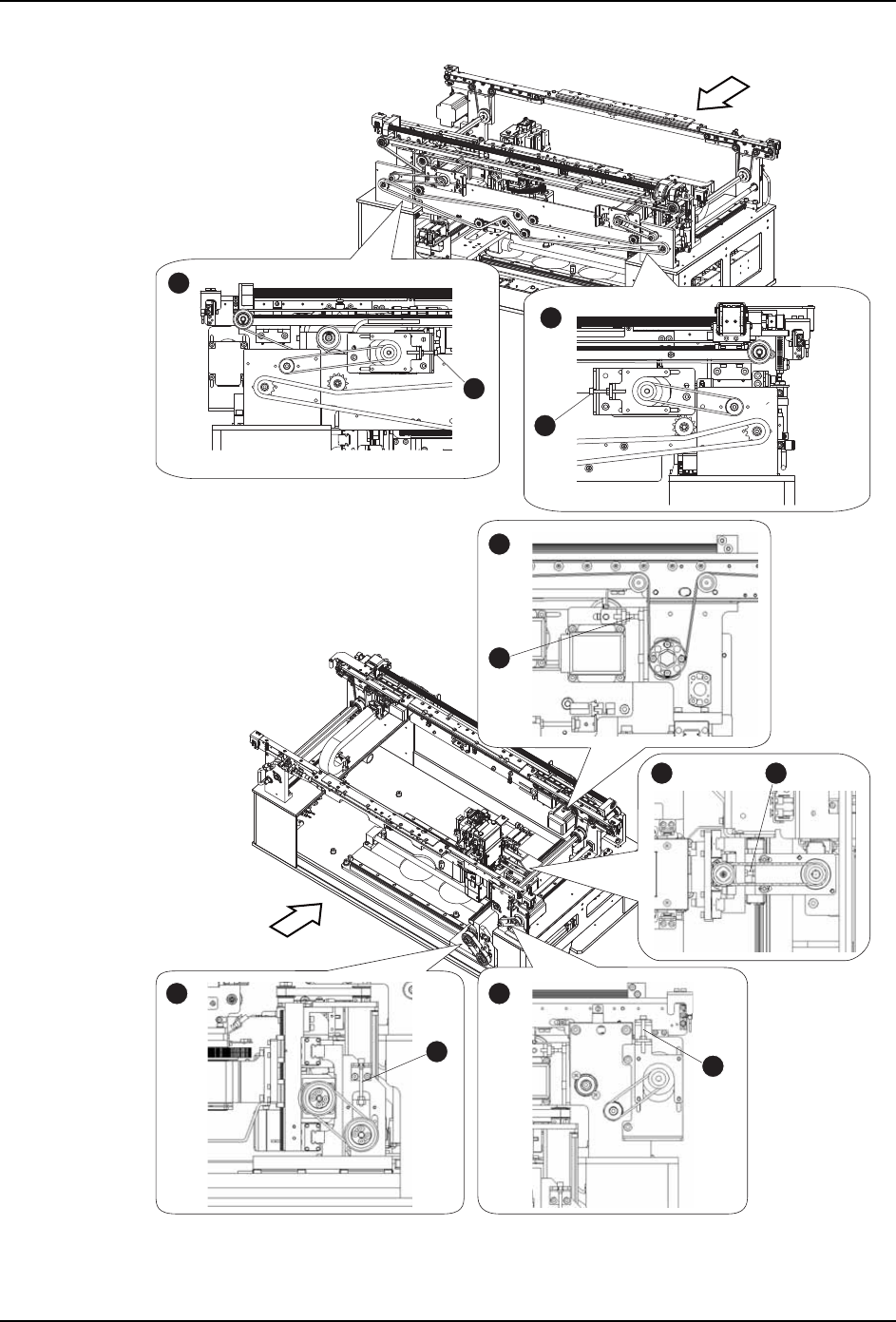

MEC-SFABCC-003S0 2. 预防保养
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 25
2
3
4
1
5
Front
Front
6
A
A
A
A
A
A
39MEC-0015-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
2. 预防保养 MEC-SFABCC-003S0
26
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.7.3 废料盒内切屑的废弃
检查·调整方法

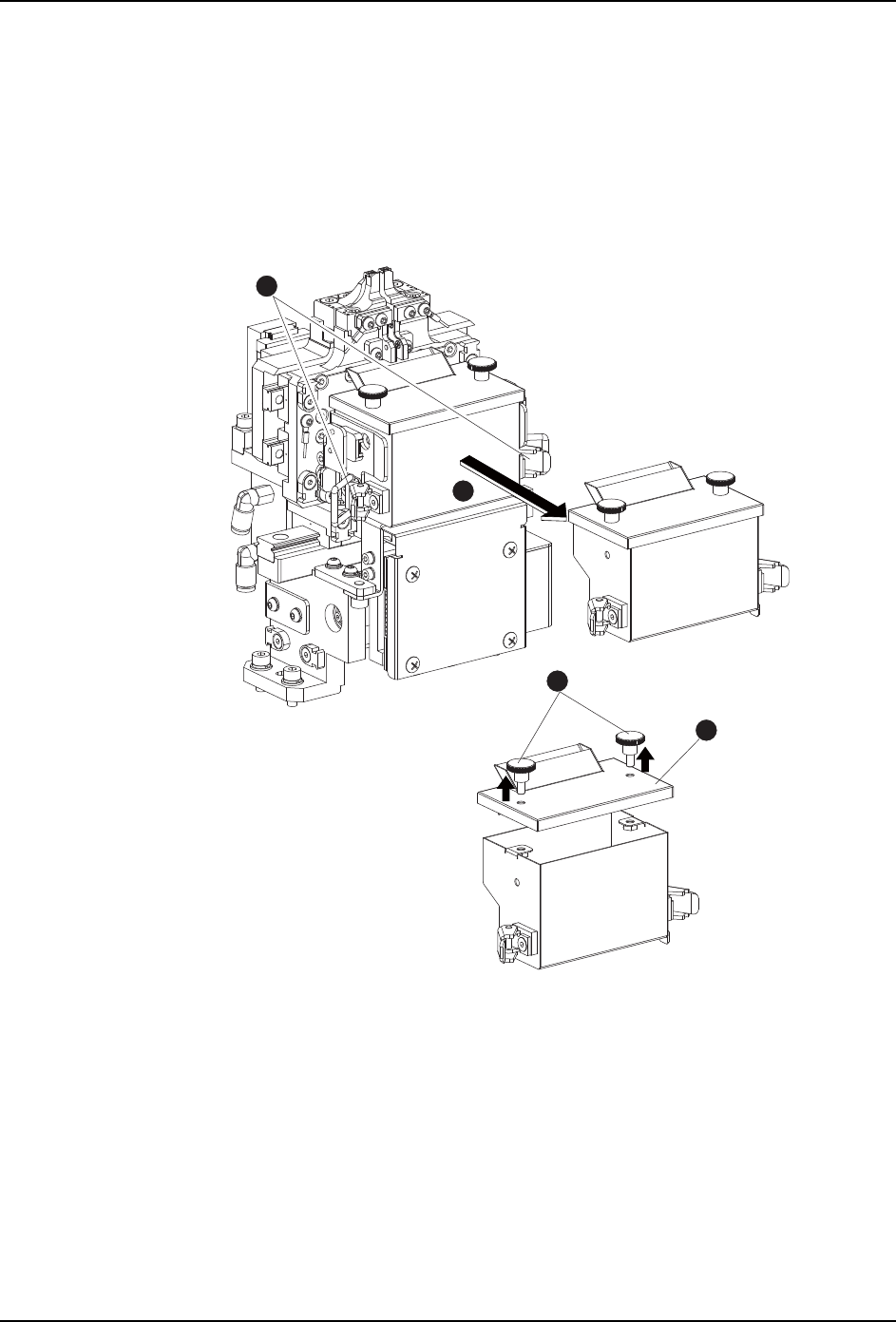

1. 请先打开锁扣 （1），然后再按照箭头 (A) 的指示方向拆除废料盒。
2. 请先拆除 2 根螺栓 （2），然后拿掉盖板 （3），最后倒掉废料。
3. 倒掉废料后请盖上盖板 （3）并安装 2 根螺栓 （2）。请按照箭头 (A) 的指示方向的相反
方向安装废料盒并扣上锁扣 （1）。
2
3
1
A
39MEC-0016-a
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 3. 损耗品的更换
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 27
3. 损耗品的更换
3.1 关于损耗品
损耗品是指伴随机器动作而损耗的零部件，即使在机器保证期内也是有偿提供的。
有关损耗品的零部件，请参照机器或者各单元的 「PARTS LIST」。
3.2 搬运单元头部切刀
3.2.1 更换时期
切断异常时
3.2.2 更换方法

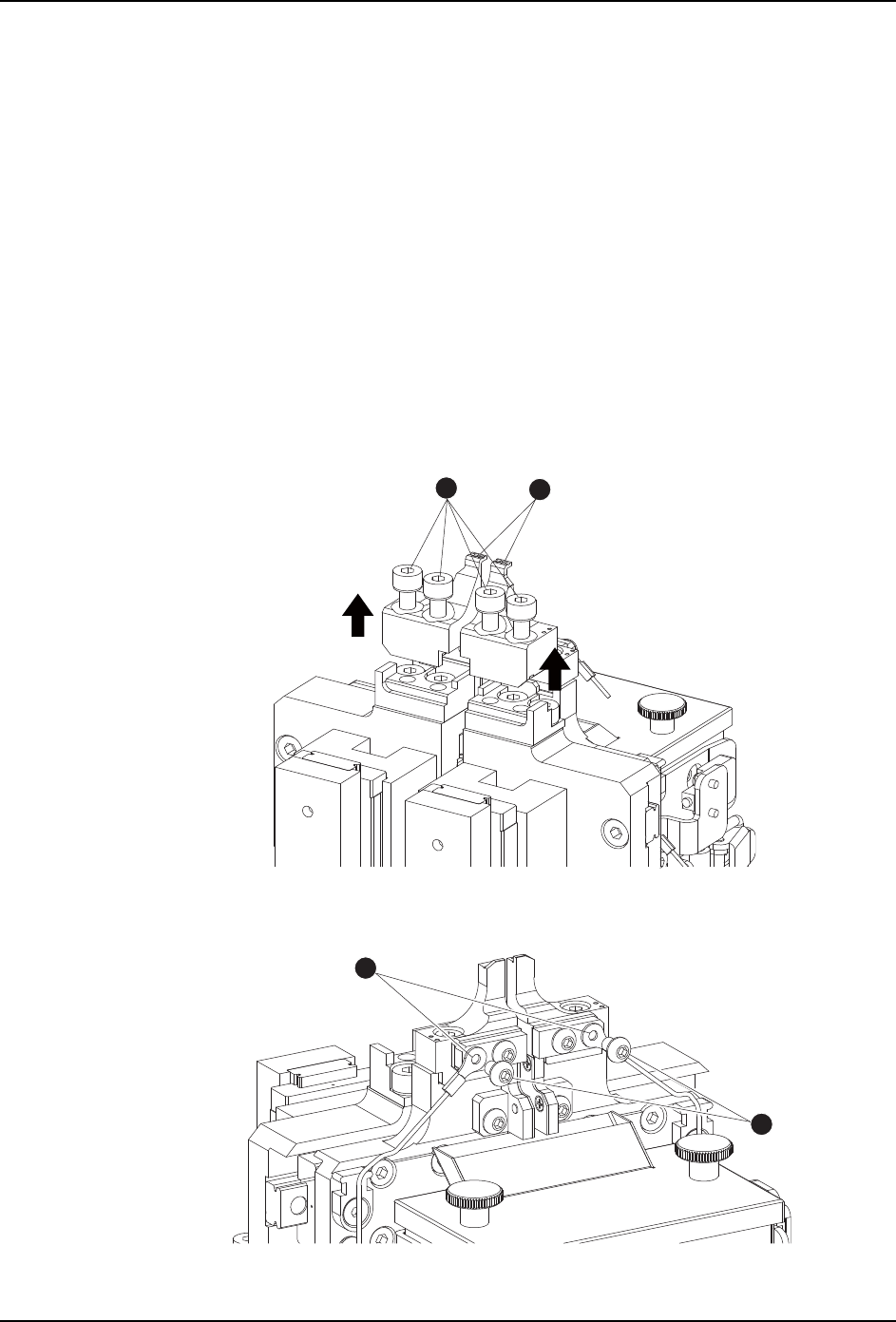

1. 拆除 4 根螺栓 (1) 后，拆除可动刀刃 (2)。
2. 请拆除通电确认部位的螺栓 （3）以及传感器 （4）。
2
1
39MEC-0017-a
3
39MEC-0019-a
4
Byw6H9B6
Byw6H9B6
