MEC-SFABCC-003S0 2. 预防保养 SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 21 4. 除去皮带清洁器刷子 (3) 上附着的垃圾或灰尘 。 Side R Side L 39MEC-0009 3 3 Byw6H9B6 Byw6H9B6 Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
2. 预防保养 MEC-SFABCC-003S0
20
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.6.2 搬运轨道传送皮带张力的检查
1. 请准备张力计。
2. 将张力计对准测定处 (1) 测定搬运轨道传送皮带的张力。张力值超出规定值时，松开张
力轮 (2) 后左右移动进行调整。
备注 ) 搬运轨道传送皮带会随着运转时间的增大而延长。张力超出公差值时请重新进行调整。
3. 使张力轮处于规定转矩 (2.0 N·m) 并拧紧。
公差值张力 (Hz)
基准侧搬运皮带 L 260±25
基准侧搬运皮带 R 260±25
从属侧搬运皮带 L 260±25
从属侧搬运皮带 R 260±25
39MEC-0008
1
1
2
2
Side R
Side L
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 2. 预防保养
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 21

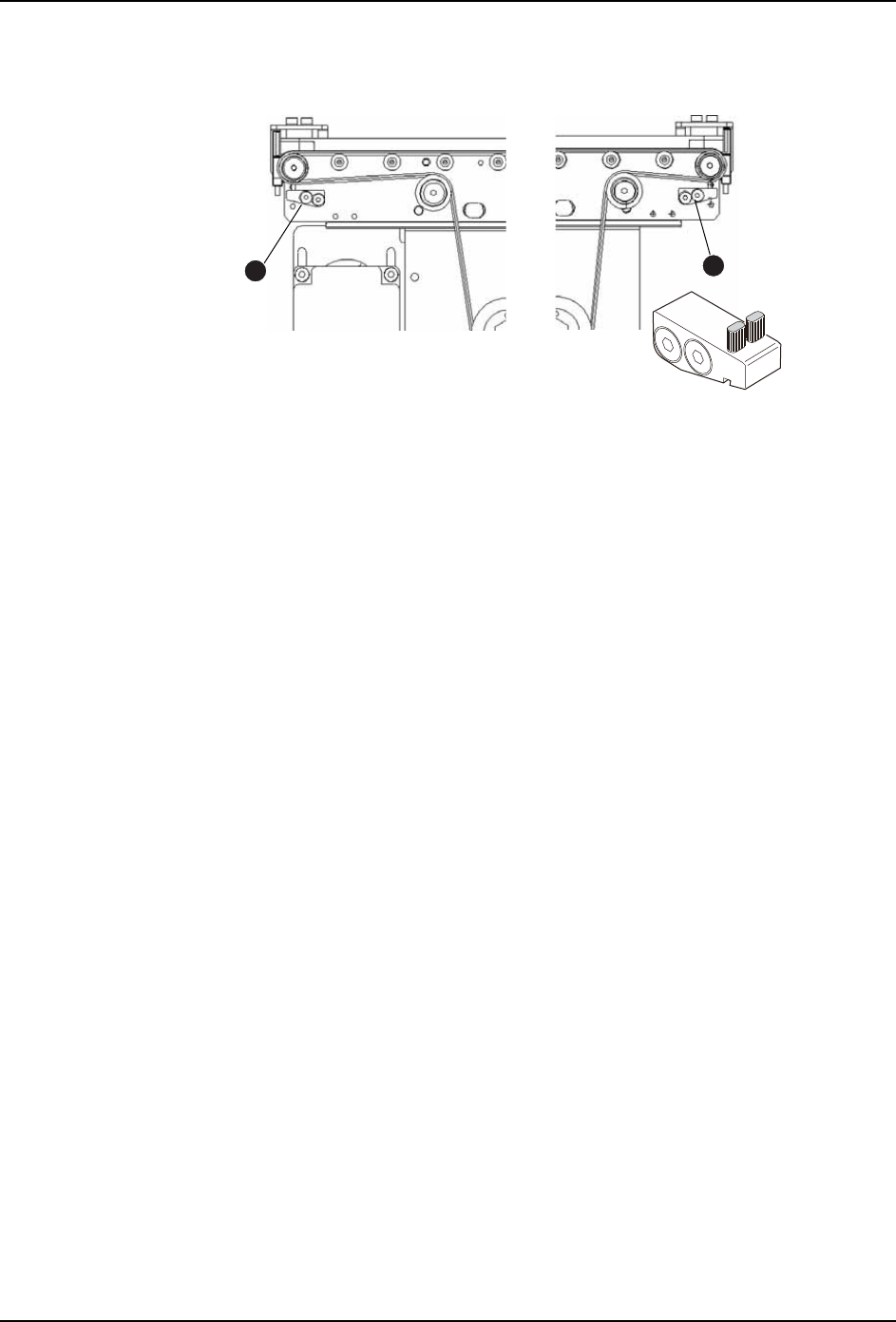

4. 除去皮带清洁器刷子 (3) 上附着的垃圾或灰尘。
Side R Side L
39MEC-0009
3
3
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
2. 预防保养 MEC-SFABCC-003S0
22
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
2.7 不定期作业
2.7.1 搬运轨道皮带和皮带清洁器的清扫
搬运轨道皮带的清扫
发生以下不良现象时，请进行搬运轨道皮带的清扫。
•搬运轨道皮带表面上附着的助焊剂将电路板弄脏。
•电路板的停止位置不安定或者发生电路板搬运错误。
1. 进行机器的关机操作、使主开关 OFF。
2. 使用浸有工业酒精的软布擦拭搬运轨道皮带的搬运面来进行清扫。一边转动六角杆 (1)
一边擦去皮带全体上的污垢。
3. 使用其他布浸着润滑剂 (Biral T&D)，与以上要领相同、薄薄地涂敷在皮带内侧。
备注 ) 在搬运皮带内侧涂敷润滑剂是防止磨耗的对策。请不要涂敷过量润滑油。
4. 使用干布轻轻擦去润滑剂。
39MEC-0013
1
Byw6H9B6
Byw6H9B6
