3. 损耗品的更换 MEC-SFABCC-003S0
30
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
3.3 搬运轨道皮带
3.3.1 更换时期
电路板搬运异常时
3.3.2 更换方法
请同时更换搬运轨道皮带的基准侧和从属侧。
1. 将轨道移动到便于更换皮带的位置。
2. 进行机器的关机操作、使主开关 OFF。

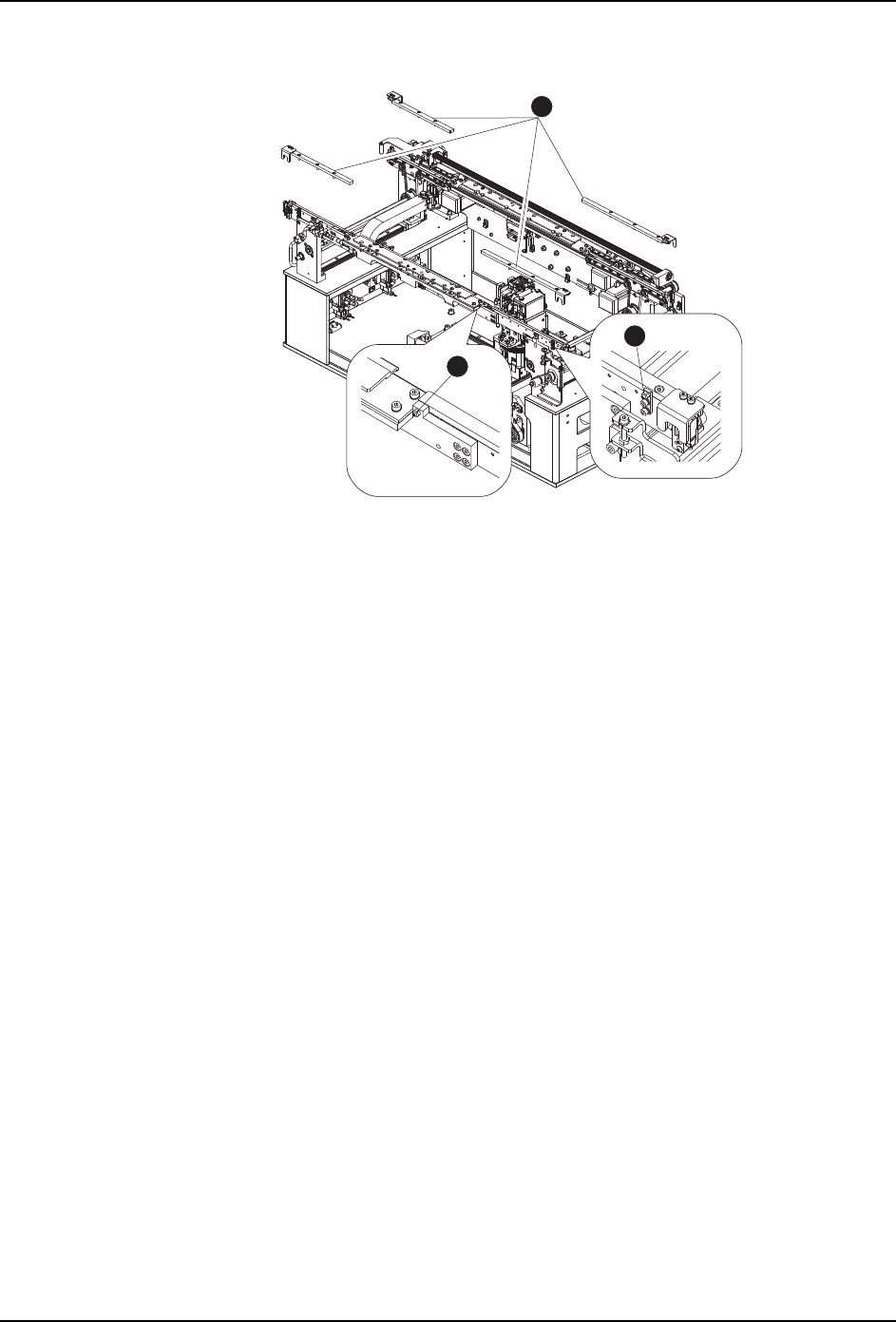

3. 松开六角轴 (1) 的跟前侧和内侧的 2 个套件螺钉 (2)，移动六角轴 (1)，打开皮带通过
用的缝隙。
39MEC-0024-a
39MEC-0025-a
1
2
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 3. 损耗品的更换
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 31
4. 松开张力滑轮 (3)，放松皮带。
5. 拆除 4 根搬运轨道 (4)。
6. 更换皮带。皮带更换后调整皮带张力。( 皮带张力的调整方法请参照 「2.6.2 搬运轨道
传送皮带张力的检查」。)
7. 将跟前侧和内侧的六角轴的套件螺钉 (2) 的位置对准轴孔 (5) 的位置。将六角轴端套入
至定位线 (6) 后，拧紧套件螺钉。
备注 )使六角轴和轴的朝向一致以便套件螺钉进入轴孔。
39MEC-0026
3
39MEC-0027-a
4
39MEC-0028
2
6
5
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
3. 损耗品的更换 MEC-SFABCC-003S0
32
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册
8. 安装螺栓 （7）时请尽可能使搬运轨 （4）紧贴螺栓 （7）。
39MEC-0029-a
4
7
7
