3. 损耗品的更换 MEC-SFABCC-003S0 28 SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 3. 拆除 2 根固定 螺栓 (5) 和固 定刀刃 ( 6)。 4. 更换可动刀刃和固定刀刃。 5. 请按照步骤 3.、2.、1. 的顺序安装 固定刀片 （6） 。安装螺栓 (5) 时，(A) 与 (A) 必须 紧贴在一起。 7 6 39MEC-0020 6 39MEC-0039 A 6 A 6 5 B…
MEC-SFABCC-003S0 3. 损耗品的更换
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 27
3. 损耗品的更换
3.1 关于损耗品
损耗品是指伴随机器动作而损耗的零部件，即使在机器保证期内也是有偿提供的。
有关损耗品的零部件，请参照机器或者各单元的 「PARTS LIST」。
3.2 搬运单元头部切刀
3.2.1 更换时期
切断异常时
3.2.2 更换方法
1. 拆除 4 根螺栓 (1) 后，拆除可动刀刃 (2)。
2. 请拆除通电确认部位的螺栓 （3）以及传感器 （4）。
2
1
39MEC-0017-a
3
39MEC-0019-a
4
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
3. 损耗品的更换 MEC-SFABCC-003S0
28
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册

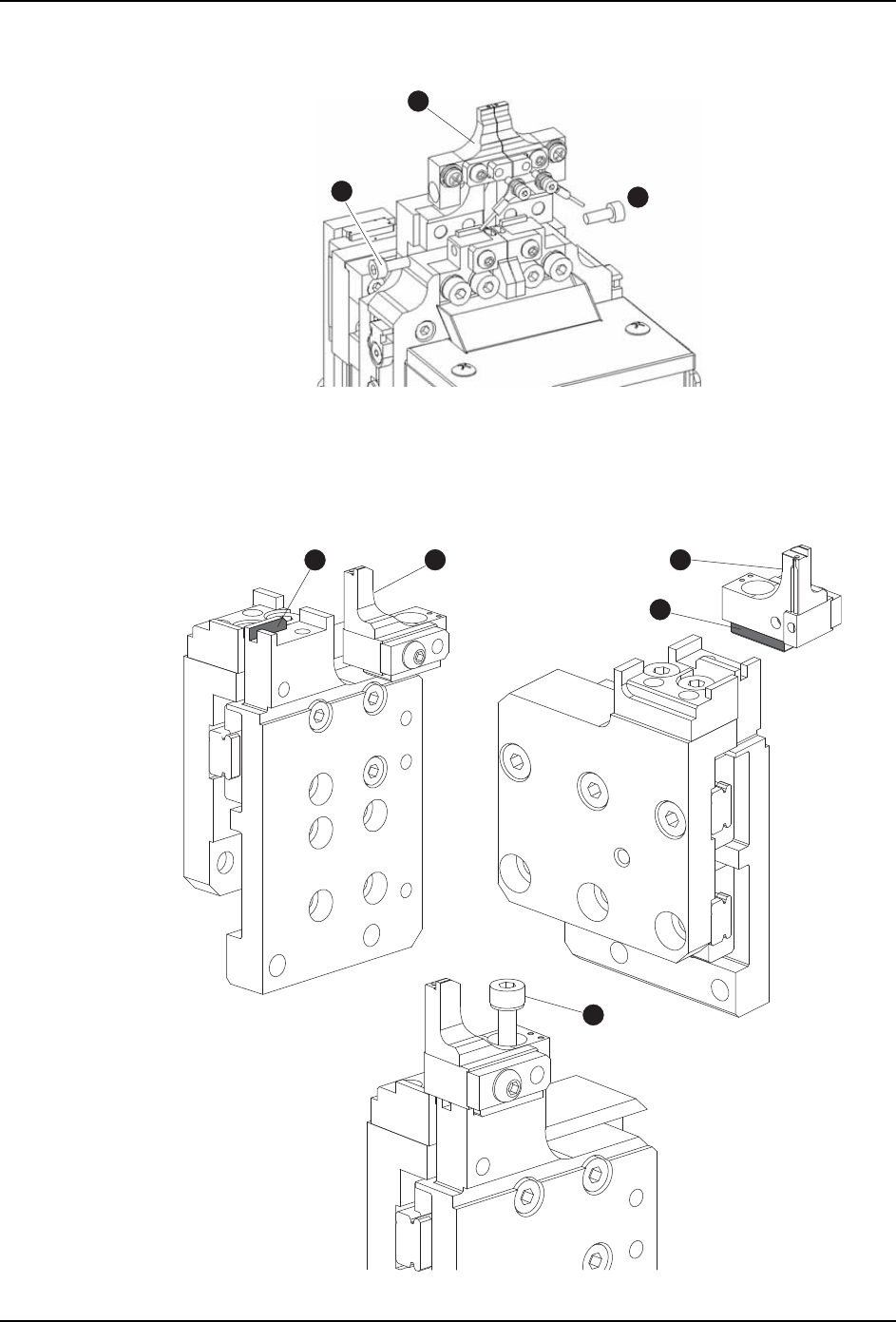

3. 拆除 2 根固定螺栓 (5) 和固定刀刃 (6)。
4. 更换可动刀刃和固定刀刃。
5. 请按照步骤 3.、2.、1. 的顺序安装固定刀片 （6）。安装螺栓 (5) 时，(A) 与 (A) 必须
紧贴在一起。
7
6
39MEC-0020
6
39MEC-0039
A
6
A
6
5
Byw6H9B6
Byw6H9B6
Downloaded at 2015/10/08 22:10:230 by 3NEC4804 DL#QoTxIbpm
MEC-SFABCC-003S0 3. 损耗品的更换
SmartFAB 搬运单元 ( 带切割 & 弯脚功能 ) 机械手册 29
6. 请将螺栓 （3）穿入传感器 （4）后固定到固定刀片 （6）上。
7. 请安装活动刀片 （2）。安装螺栓 (1) 时，(B) 与 (B) 必须紧贴在一起。
39MEC-0022-a
4
6
3
39MEC-0040
B
2
B
2
1
