5-HR90-7000-011 Page 23 of 51 12 . 印刷机設置 • 确認印刷開動電源和 RESET 鍵已被按 . • 打開印刷机和用适當的六角匙取出机器內的真空板 . • 當真空板取出后放在生產線上的合适位置 . • 小心不要遺失固定真空板的任何螺絲 . • 關上蓋子 . • 從菜單條中選擇檔案 File File File File . 移動光標至 Load Load Load Load File File File…
5-HR90-7000-011 Page
22
of 51
11. 主操作屏幕
8
8
8
8 .
.
.
. MPM
MPM
MPM
MPM 資料按鈕
• 選擇 MPM 資料按鈕將顯示 MPM 公司的電話號碼和安裝的軟件版本 .
9
9
9
9 .
.
.
. 實況錄像按鈕
• 實況錄像按鈕用來在印刷或檢查周期在顯示器觀察 PCB 和印网 .
10
10
10
10 信息顯示區
• 此窗口將顯示提示 , 警告 , 操作指引及各种資料 .
5-HR90-7000-011 Page
23
of 51
12 . 印刷机設置
• 确認印刷開動電源和 RESET 鍵已被按 .
• 打開印刷机和用适當的六角匙取出机器內的真空板 .
• 當真空板取出后放在生產線上的合适位置 .
• 小心不要遺失固定真空板的任何螺絲 .
• 關上蓋子 .
• 從菜單條中選擇檔案 File
File
File
File .
移動光標至
Load
Load
Load
Load File
File
File
File
直到它變為高
亮度時按
SELECT
SELECT
SELECT
SELECT .
• 檔案窗口將顯示 .
• 選擇你要生產的產品的檔案名 , 細節部分在產品參數頁 parameter
parameter
parameter
parameter sheet
sheet
sheet
sheet .
• 選擇程序名并按 OK
OK
OK
OK .
• 現在程序將裝入 .
• 按 Select
Select
Select
Select 繼續 .
File
File
File
File
Load File
Save File
Delete File
Backup System
Restore System
File Upload
File Download
Save Timing File
File
File
File
File
Save File
Delete File
Backup System
Restore System
File Upload
File Download
Save Timing File
Load File
5-HR90-7000-011 Page
24
of 51
12 . 印刷机設置
• 現在机器將為 PCB 外形設置 .
• 這時你能看寬度改變的過程 .
• 當机器完成 PCB 設置時打開蓋子 .
• 獲得正确的真空板 . 正确真空板的細節被列在產品參數頁 parameter
parameter
parameter
parameter sheet
sheet
sheet
sheet .

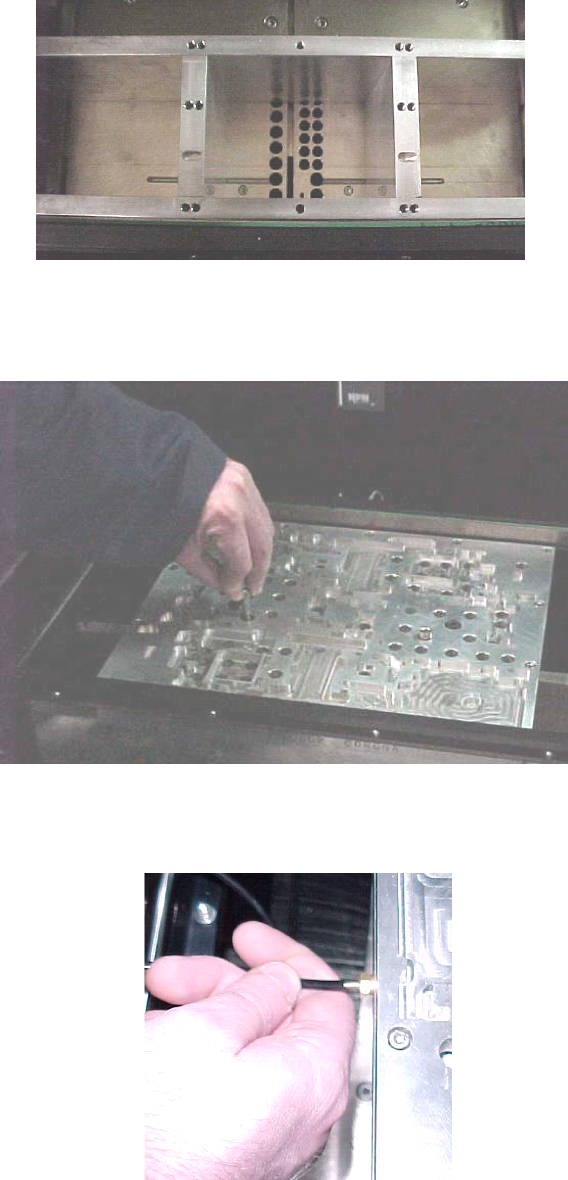

• 放置真空板在 H 型架上直到螺絲孔對准 .
• 對准之后 , 用螺絲上緊真空板在 H 型架上 . 這時務必小心 , 不可太用力擰螺絲 ,
以免滑牙 .
• 如果有個附件 , 如下圖插入管子 .
