5-HR90-7000-011 Page 26 of 51 12 . 印刷机設置 • 搖動框架定位器向下并拉印网后直至相接触 . • 用 SEL ECT 按鈕按下 FRAME CLAMP 鎖定印网在合适位置 . • 四個框架夾可保護印网 . FRAME CLAMP SQUEEG EE CLAMP SQUEEG EE UP/DOW N SQUEEG EE FLI P VACUUM MOTOR VACUUM GATE ECU ON/OFF …

100%1 / 51
5-HR90-7000-011 Page
25
of 51
12 . 印刷机設置

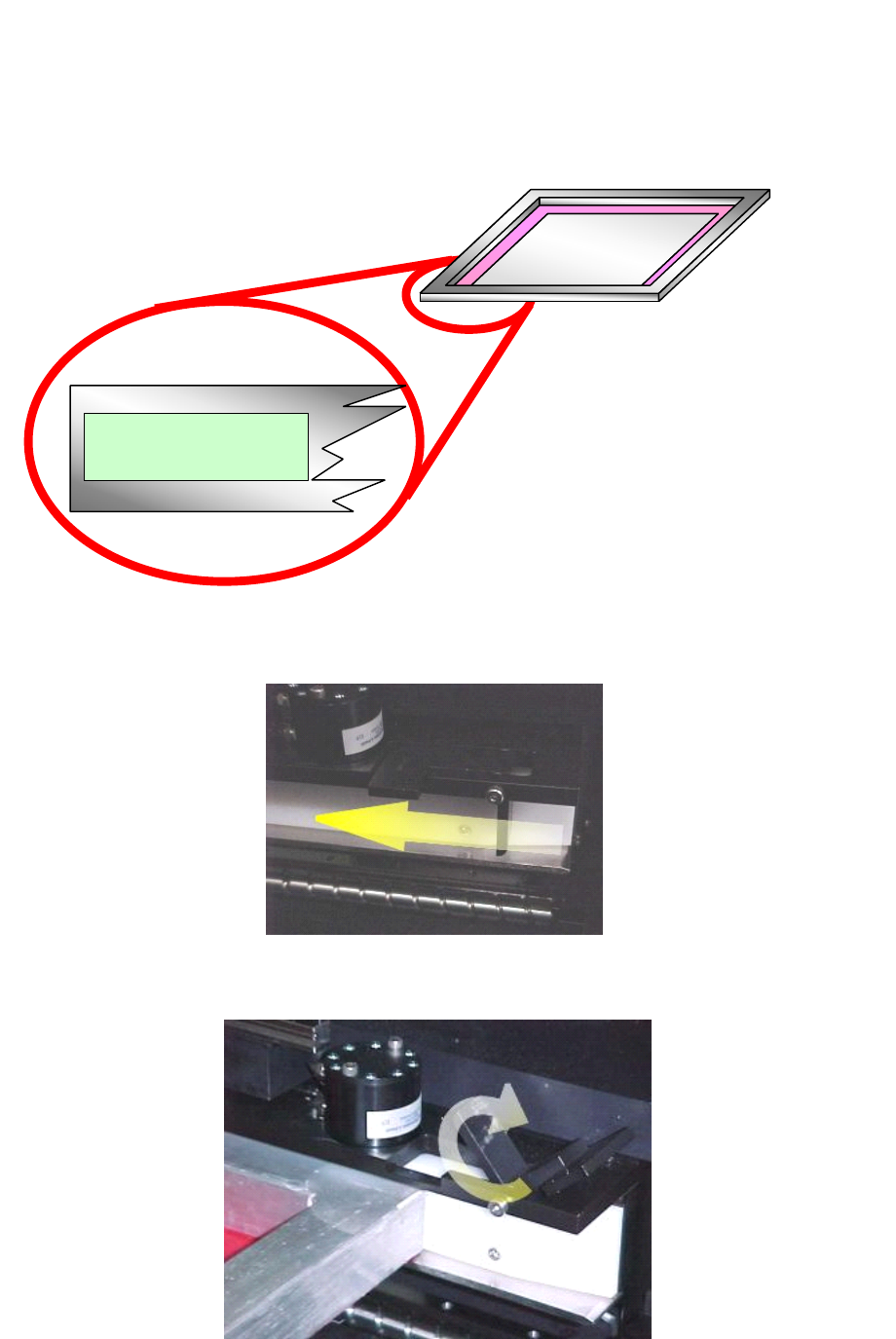

• 真空板裝好后 , 應該固定印网 .
• 再次用產品參數頁鑒別正确的移网 .
• 移网將如下圖被鑒別 :
• 裝入印网時 , 打開前蓋和沿著机器里面的白色指示插入印网 . 如下圖 .
• 注意搖動框架定位器直至适合印网裝入 .
注意 :
:
:
: 固定刮刀之前一定要先固定印网 ,
,
,
, 否則印网不會移入机器 .
.
.
.
Stencil
Stencil
Stencil
Stencil One
One
One
One -
-
-
-
FRONT
FRONT
FRONT
FRONT
5-HR90-7000-011 Page
26
of 51
12 . 印刷机設置

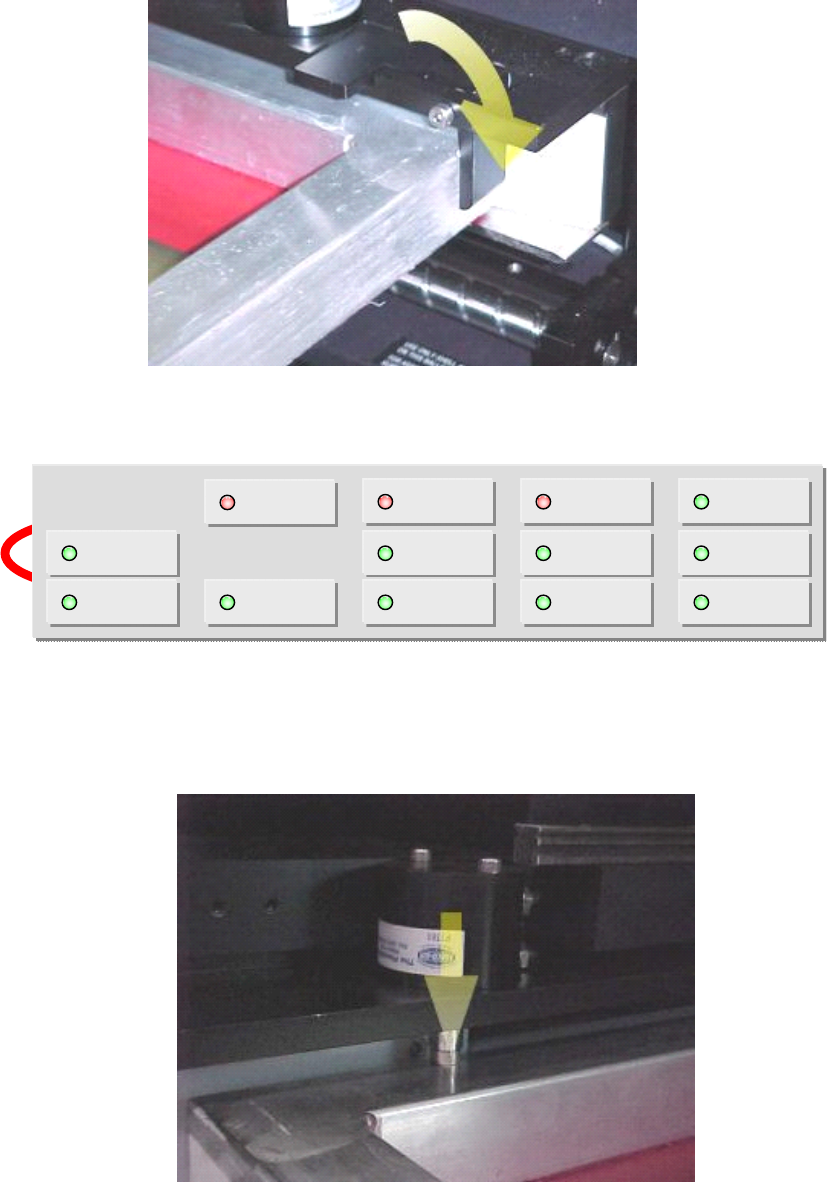

• 搖動框架定位器向下并拉印网后直至相接触 .
• 用 SELECT 按鈕按下 FRAME CLAMP 鎖定印网在合适位置 .
• 四個框架夾可保護印网 .
FRAME
CLAMP
SQUEEGEE
CLAMP
SQUEEGEE
UP/DOWN
SQUEEGEE
FLIP
VACUUM
MOTOR
VACUUM
GATE
ECU
ON/OFF
DISPENSE
FLOW
DISPENSE
PINCH
DISPENSE
SOLVENT
STENCIL
LIGHT
BOARD
LIGHT
WIPER
PAPER
5-HR90-7000-011 Page
27
of 51
12 . 印刷机設置
• 現在必須裝上刮刀 .
• 打開頂蓋 .
• 記下印刷頭的位置 :
• 記下刮刀的构造 :
• 第一支及第二支刮刀不同的螺絲位要特別注意 .
• 刮刀固定在印刷頭上 .
• 注意印刷頭有供刮刀裝入的開槽 .
1
1
1
1
2
2
2
2
