5-HR90-7000-011 Page
43
of 51
14 . 填充擦机紙

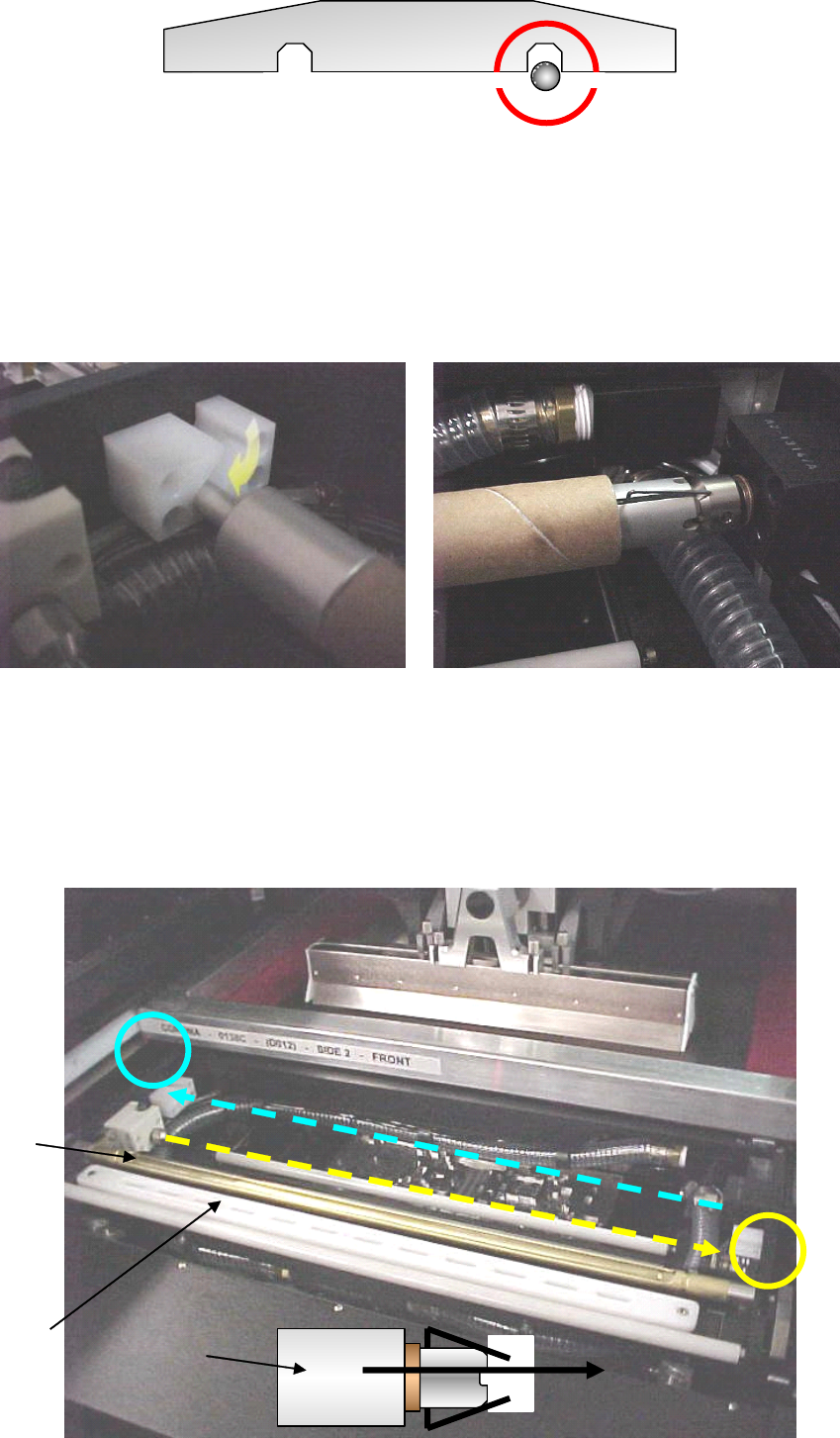

• 下一步是移開空的和滿的紙卷 .
• 注意固定的机械裝置在紙卷的兩頭是不同的 .
• 移開紙卷時 , 始終先提起第 1 位置再輕輕地拉出第 2 位置 .
• 兩個紙移開后 , 擦紙單元清楚可見如下圖 :
1
1
1
1 2
2
2
2
1
1
1
1
2
2
2
2
溶劑槽
真空柵
已用
的紙
A
A
A
A
A
A
A
A
5-HR90-7000-011 Page
44
of 51

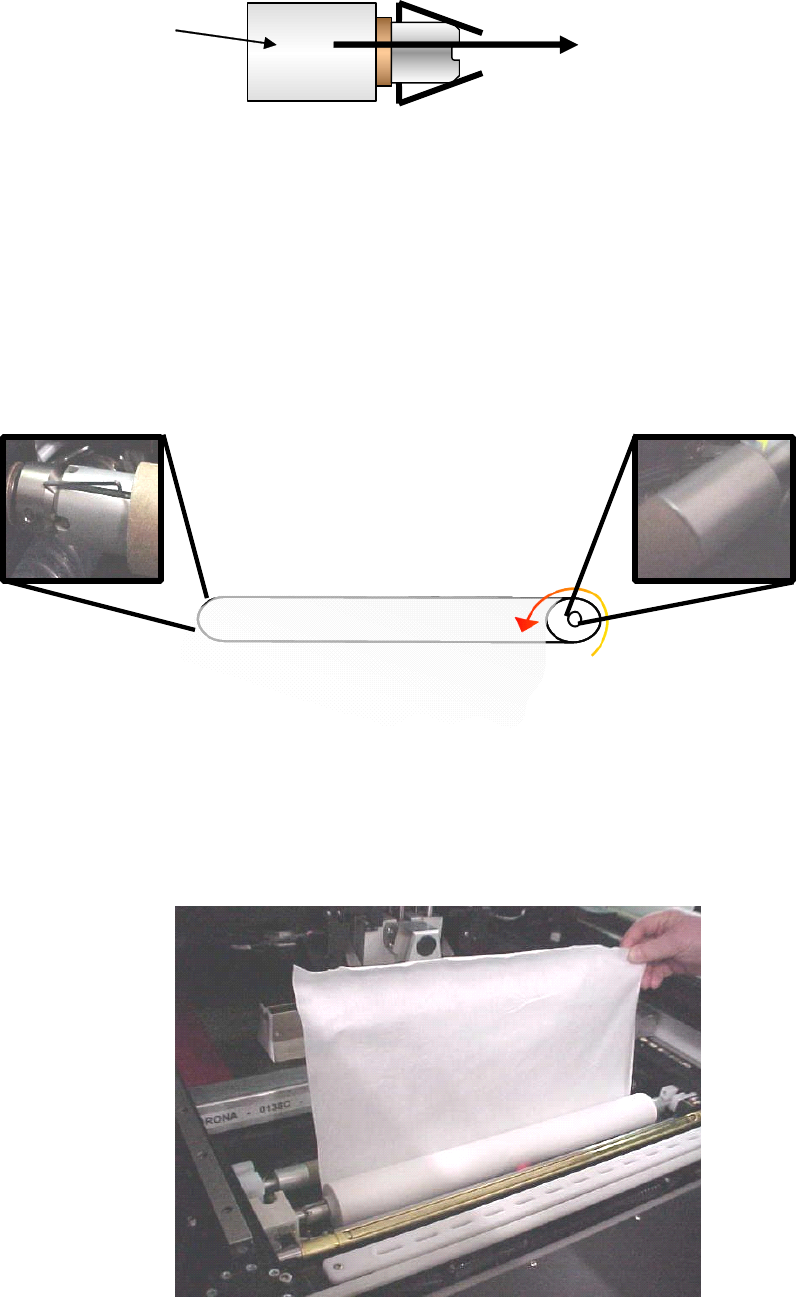

• 從卷軸上移開滿的 ( 已用的 ) 紙卷 .
• 將彈簧捏入卷軸如上圖 A 點 , 按圖示方向拉出紙卷 .
14 . 填充擦机紙
•
•
•
• 放一個新的紙卷在卷軸 2 上 , 紙卷必須以下面的方法放入 .
确認前卷軸雕有 FRONT
FRONT
FRONT
FRONT 字樣 .
.
.
.
• 當新的紙卷放入卷軸時空管能放入擦紙單元 .
• 帶有空管的卷軸以相反的方向的插入 .
• 拉出紙卷以產生一段松馳的 .
• 現在 , 跟隨擦紙路線裝入 .
已用
的紙
A
A
A
A
A
A
A
A
左邊 右邊
溶劑槽
滾筒
5-HR90-7000-011 Page
45
of 51
14 . 填充擦机紙
• 擦紙必須首先經過金屬條的下面 , 通過拉控制杆向左可以將金屬杆取出 .
• 向机器前面拉擦机紙通過溶劑槽 , 真空柵 , 白色滾筒 .
• 擦机紙穿過擦机單元下面和兩個白色滾筒周圍 .
真空柵
新紙卷
空管
