5-HR90-7000-011 Page 8 of 51 9. 机器部 件 • • • • 控制面板 • • • • • 緊急開關 • 看第 8 章 – 安全事項 • • • • 開電源按鈕 • • • • 按下開電源按鈕 , 電源繼電器按通供電給机器部件 . 此時電源指示 燈亮 . • • • • 關電源按鈕 • • • • 按下關電源按鈕切斷机器部件電源 , 此時電源指示燈熄滅 . • • • • 電源指示燈 • • • • 當交流…
5-HR90-7000-011 Page
7
of 51
9 . 机器部件
•
•
•
• 計算机界面
• 机算机界面由一個顯示器和一個跟蹤球組成 , 操作員用它來了解机器的狀
態 , 檔案管理和所有的机器操作 .
• 跟蹤球用來移動屏幕上的光標 .
• 跟蹤球上的每個按鈕 ( SELECT , NEXT , EXIT ) 用來設置和操作 .
溶劑桶
控制面板
門
計算 机
界面
印刷 頭
Z
形架
H
形架
5-HR90-7000-011 Page
8
of 51
9. 机器部 件
•
•
•

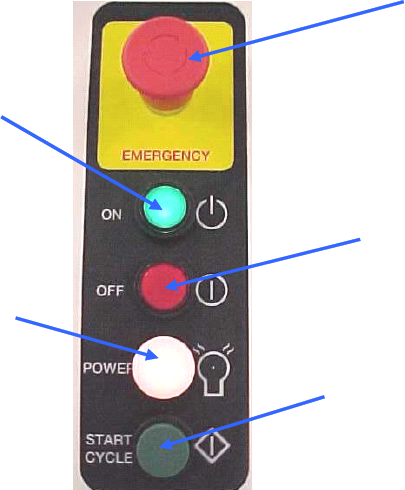

• 控制面板
•
•
•
•
• 緊急開關
• 看第 8 章 – 安全事項
•
•
•
• 開電源按鈕
•
•
•
• 按下開電源按鈕 , 電源繼電器按通供電給机器部件 . 此時電源指示
燈亮 .
•
•
•
• 關電源按鈕
•
•
•
• 按下關電源按鈕切斷机器部件電源 , 此時電源指示燈熄滅 .
•
•
•
• 電源指示燈
•
•
•
• 當交流電源接通時電源指示燈會亮 , 這時主斷路器應在 ON 的位置 .
•
•
•
• 開始周期
•
•
•
• 有兩個開始周期按鈕 , 机器前面的兩頭各有一個 . 它們通常用來啟
動一個印刷周期 ( 假設 PCB 在傳送帶之上 ).
緊急開關
開電源
關電源
電源指示燈
開始周期
5-HR90-7000-011 Page
9
of 51
9. 机器部 件
•
•
•

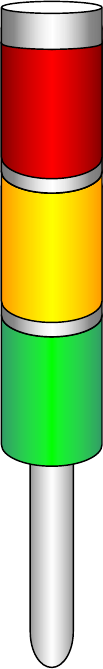

• 燈塔
•
•
•
• 三層的燈塔指示机器的當前狀態 .
•
•
•
• 操作員應一直注意燈塔 .
•
•
•
• 亮紅燈
• 指示緊急停止狀態 .
•
•
•
• 亮黃燈
• 指示不正常 ( 錯誤 ) 的狀態或待命狀態 .
•
•
•
• 亮綠燈
• 指示正常操作狀態 .
