5-HR90-7000-011 Page 49 of 51 16 . 手動清洗指南 • • • • 錫漿移走后 , 在印网面噴溶劑 ( Part Part Part Part no. no. no. no. E05Z2126002 E05Z2126002 E05Z2126002 E05Z2126002 ). • 用軟布 ( Part Part Part Part no. no. no. no. E00Z2107000 E00Z21070…
5-HR90-7000-011 Page
48
of 51
15 . 机器清洁 / 關机
• 下班時机器應按下面順序清洁 :
确保在清洁期間戴著柔軟的手套 (E05Z1931000).
(E05Z1931000).
(E05Z1931000).
(E05Z1931000).
• 刮刀應取出用溶劑和軟布徹底清洗 . 也确保錫漿變流器 ( 任何一面 ) 被清洁 .
刀口危險 !
!
!
! 清洗刮刀時小心 .
.
.
.
• 錫漿從印网上取走并貯存 ( 下一班使用 ) 或丟掉 ( 如果沒另一班接班時 ) .
•
•
•
• 印网要用抹刀徹底清洁 , 錫漿注意不要堵塞网孔 . 另外不要太用力 , 否則會
損坏印网 .
•
•
•
• 錫漿貯存 / 丟掉后 , 現在只留下兩個清洗選擇 .
1.
1.
1.
1. 印网自動沖洗
2.
2.
2.
2. 手動清洗
•
•
•
• 正常的交接班期間 , 印网可以用手清洗 ( 參看 16 章 ). 可是 , 如果沒有交接
班時印网清洗應參考 5-ME20-2000-083.
5-HR90-7000-011 Page
49
of 51
16 . 手動清洗指南
•
•
•
• 錫漿移走后 , 在印网面噴溶劑 ( Part
Part
Part
Part no.
no.
no.
no. E05Z2126002
E05Z2126002
E05Z2126002
E05Z2126002 ).
• 用軟布 ( Part
Part
Part
Part no.
no.
no.
no. E00Z2107000
E00Z2107000
E00Z2107000
E00Z2107000 ) 輕輕地同時清洗印网的兩面 .
• 清洗后 , 仔細檢查有無殘渣或雜物堵塞网孔 .
• 然后 , 刮刀和印网應恢复准備就緒狀態 ( 也就是刮刀和印网高度設定狀態 ) .
• 真空板也應檢查有無錫漿殘渣或由此而需清洗 .
• 操作員也應仔細檢查整部机器 , 如果需要必須進行清洗 .
• 應分析錫漿用量 ( 与暴露時間等一起 ) 以決定是否再定購 .
• 确保每班下班時日程記錄 5-ME80-4000-119 已完成 .
• 按 OFF
OFF
OFF
OFF 按鈕 , 關掉電源 .
5-HR90-7000-011 Page
50
of 51
17 . 術語
• ESD
ESD
ESD
ESD 靜電放電
靜電放電 (ESD), 就是 “ 不同電位 ( 電壓 ) 的物体靜電荷的傳送 , 起因于直接的接触
或電場的感應 ” . 雖然它的定義听起來模糊 , 但我們有充足的靜電放電的經驗 .
簡單地走過地毯并触摸金屬門把手 , 我們的手指經常可以感到小小的電擊 . 這种
電擊起因于當兩种不同材料的物体在一起摩擦或快速地分离時 , 一种材料向另一
种材料吸引電子 , 在兩种材料上形成電位差 . 當一個帶電荷或不帶電荷的區域接
近另一個帶反极性電荷的區域時 , 因為不同极性電荷的吸引力 , 靜電放電可能發
生 .
如果這种靜電放電接近電子零件 , 電子零件可以受損害或被摧毀 .
•
•
•

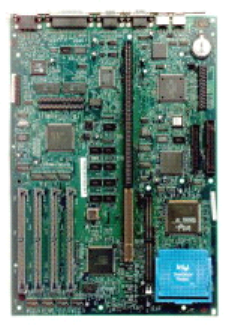

• PCB
PCB
PCB
PCB 印刷電路板
電子零件用錫固定在上面的薄板 . 零件腳或集成電路可以穿過板孔或不需要孔的
表面安裝 ( 雖然板孔仍然可能用在連接不同的板層 )
.
最簡單的 PCB 有零件 , 線在一面和線路 ( 印刷線路 ) 在另一面 . PCB 可能有零件安
裝在兩面和可能有許多板層 , 在同樣面積的板上允許有更多線路 . 帶內部板層的
板通常有鍍金孔以改善內部板層的電气連接
.
線路是金屬帶 ( 通常是銅 ). 線路式樣常常用光阻材料并用酸蝕刻而成 . PCB 尤其
是那些現代微處理器之類的高頻電路 , 通常有一個或更多的大面積的接地面和電
源線以承擔大電流 .
