5-HR90-7000-011 Page 6 of 51 8. 安全事項 • 机器裝有四個緊急開關 , 這些開關只緊急狀態下才能按下 . • 机器門是電力互鎖的 , 一旦打開門机器將停止操作 . 必須關上門机器才能運行 . • 金屬刮刀是非常鋒利的 , 确保把手只能被裝在上面 . • 操作員戴著一次性的橡膠手套時才能處理錫漿 . 無此條件時只能空手 . • 使用酒精時确保已戴上一次性的手套 . 背面前面

5-HR90-7000-011 Page

of 51

7 . 關于 MPM UP2000 HI

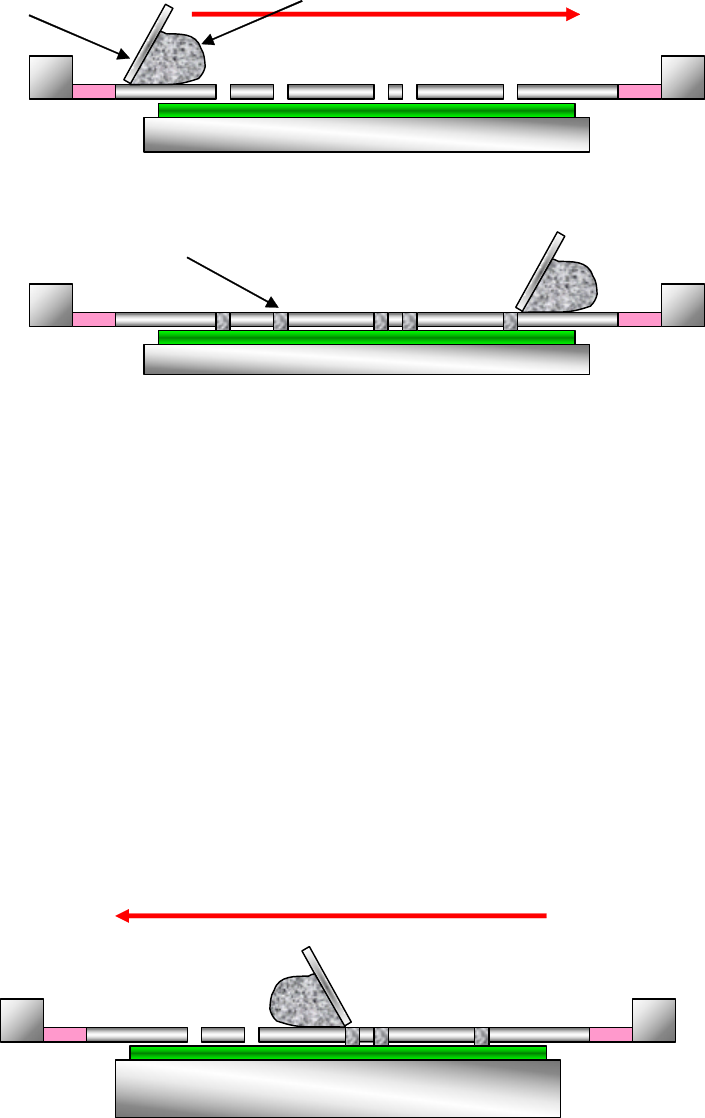

� 一旦移動到位橡膠刮刀將推動錫漿在印网上滾動并通過印网上的孔印在

PCB 的 PAD 位上 .

• 當印刷完成 , Z 形架向下移動帶動 PCB 与印网分离 .

• 這時机器將以每秒 21 個點最少 0.0012 英吋的間隔執行 2D 常規檢查 ( 檢查錫

漿覆蓋 ) .

• 當 PCB 通過 2D 常規檢查 , 机器將送出 PCB 至下一工序 .

• 現在印刷机將要求下一張要印的 PCB .

• 進行同樣的過程 , 只是用第二個橡膠刮刀向相反的方向印刷 .

橡膠刮刀

錫漿

移動方向

錫漿填滿印网的孔并堆積在

PCB

上

Direction of travel

5-HR90-7000-011 Page

of 51

8. 安全事項

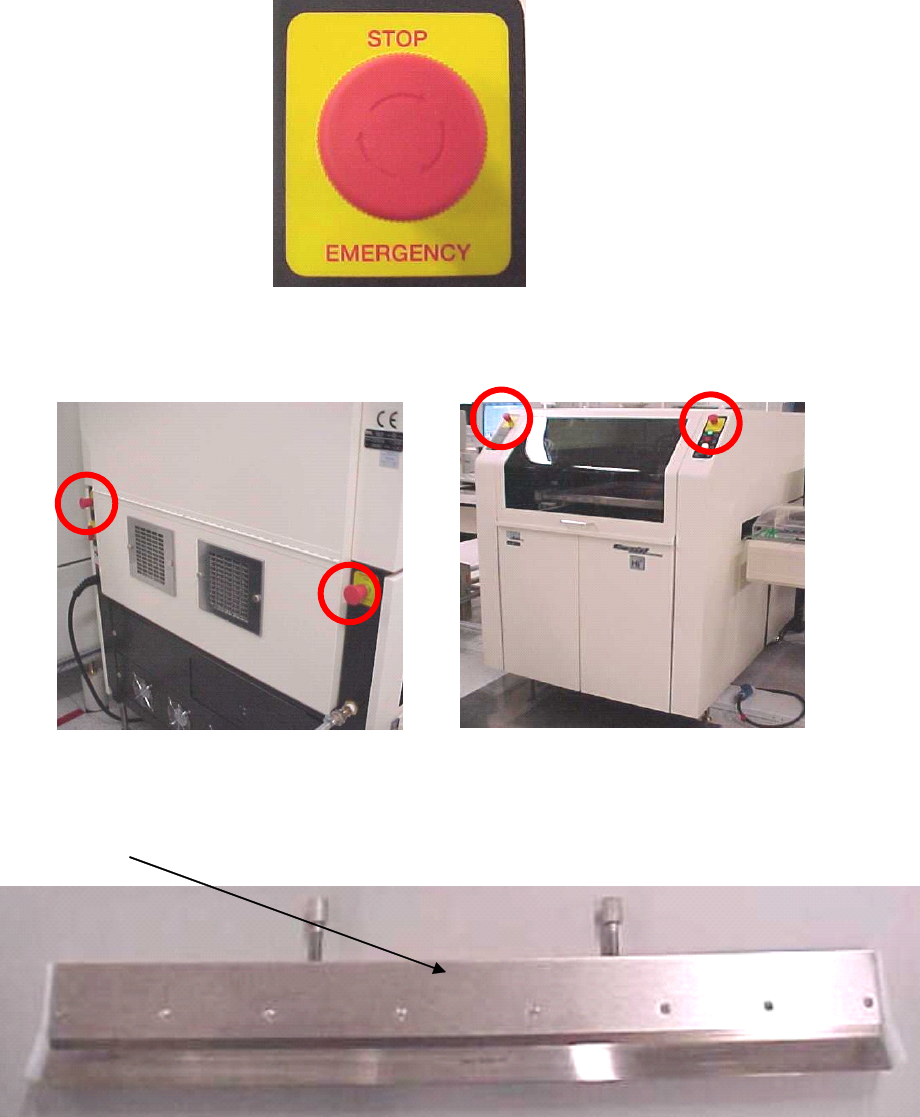

• 机器裝有四個緊急開關 , 這些開關只緊急狀態下才能按下 .

• 机器門是電力互鎖的 , 一旦打開門机器將停止操作 . 必須關上門机器才能運行 .

• 金屬刮刀是非常鋒利的 , 确保把手只能被裝在上面 .

• 操作員戴著一次性的橡膠手套時才能處理錫漿 . 無此條件時只能空手 .

• 使用酒精時确保已戴上一次性的手套 .

背面前面

5-HR90-7000-011 Page

of 51

9 . 机器部件

•

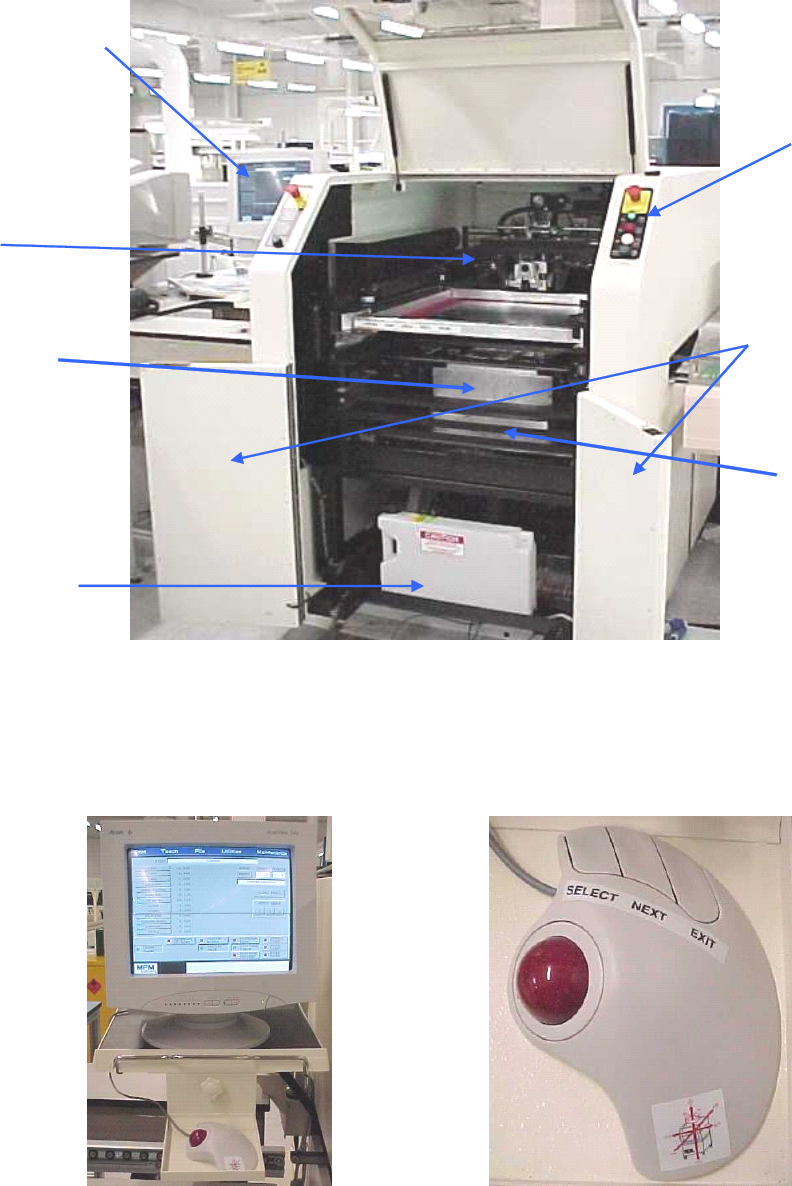

• 計算机界面

• 机算机界面由一個顯示器和一個跟蹤球組成 , 操作員用它來了解机器的狀

態 , 檔案管理和所有的机器操作 .

• 跟蹤球用來移動屏幕上的光標 .

• 跟蹤球上的每個按鈕 ( SELECT , NEXT , EXIT ) 用來設置和操作 .

溶劑桶

控制面板

門

計算机

界面

印刷頭

形架
