MPM_UP2000_HIE印刷机_.pdf - 第9页
5-HR90-7000-011 Page 9 of 51 9. 机器部 件 • • • • 燈塔 • • • • 三層的燈塔指示机器的當前狀態 . • • • • 操作員應一直注意燈塔 . • • • • 亮紅燈 • 指示緊急停止狀態 . • • • • 亮黃燈 • 指示不正常 ( 錯誤 ) 的狀態或待命狀態 . • • • • 亮綠燈 • 指示正常操作狀態 .
5-HR90-7000-011 Page
8
of 51
9. 机器部 件
•
•
•
• 控制面板
•
•
•
•
• 緊急開關
• 看第 8 章 – 安全事項
•
•
•
• 開電源按鈕
•
•
•
• 按下開電源按鈕 , 電源繼電器按通供電給机器部件 . 此時電源指示
燈亮 .
•
•
•
• 關電源按鈕
•
•
•
• 按下關電源按鈕切斷机器部件電源 , 此時電源指示燈熄滅 .
•
•
•
• 電源指示燈
•
•
•
• 當交流電源接通時電源指示燈會亮 , 這時主斷路器應在 ON 的位置 .
•
•
•
• 開始周期
•
•
•
• 有兩個開始周期按鈕 , 机器前面的兩頭各有一個 . 它們通常用來啟
動一個印刷周期 ( 假設 PCB 在傳送帶之上 ).
緊急開關
開電源
關電源
電源指示燈
開始周期
5-HR90-7000-011 Page
9
of 51
9. 机器部 件
•
•
•
• 燈塔
•
•
•
• 三層的燈塔指示机器的當前狀態 .
•
•
•
• 操作員應一直注意燈塔 .
•
•
•
• 亮紅燈
• 指示緊急停止狀態 .
•
•
•
• 亮黃燈
• 指示不正常 ( 錯誤 ) 的狀態或待命狀態 .
•
•
•
• 亮綠燈
• 指示正常操作狀態 .
5-HR90-7000-011 Page
10
of 51
9. 机器部 件
•
•
•
• 印刷頭
•
•
•
• 標准印刷頭有兩套刮刀 .
•
•
•
• 印刷頭 ( 背面 ) 也裝有一套触覺感應器 , 用來測定印网与刮刀的高度關系 .
•
•
•

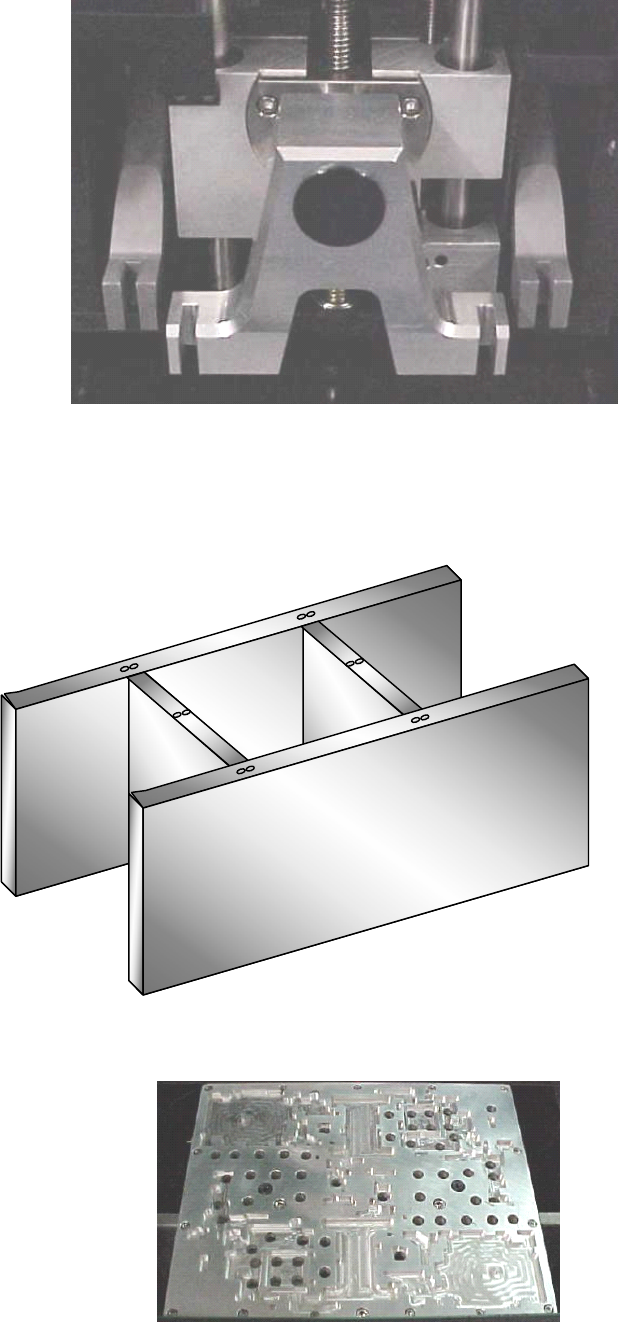

• H-
H-
H-
H- 形架
•
•
•
• 用專用的模具時 , H 形架固定在 Z 形架上面 , 真空滑輪依次鎖緊 H 形架 .
