MPM_UP2000_HIE印刷机_.pdf - 第5页
5-HR90-7000-011 Page 5 of 51 7 . 關于 MPM UP2000 H I E � 一旦 移動到位橡膠刮刀將推動錫漿在印网上滾動并通過印网上的孔印 在 PCB 的 P AD 位上 . • 當印 刷完成 , Z 形架向下移動帶動 PCB 与印网分离 . • 這時机器將以每秒 21 個點最少 0.0012 英吋的間隔執行 2D 常規檢查 ( 檢查錫 漿覆蓋 ) . • 當 PCB 通過 2D 常規檢查 , 机器將送…
5-HR90-7000-011 Page
4
of 51
7 . 關于 MPM UP2000 HI
E

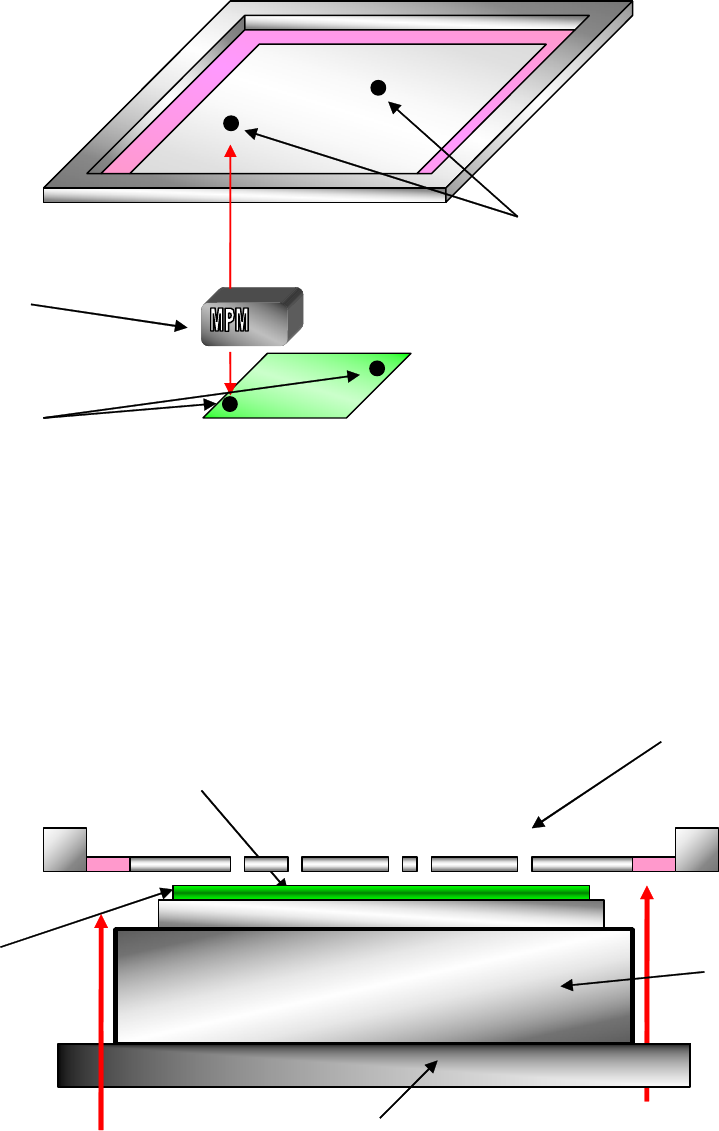

• 視覺軸 ( 鏡頭 ) 尋找相應的鋼网下面的目標 ( 基准點 ) .
• 現在机器可能移動印网使對准 PCB. 机器可使印网在 X,Y 軸方向移動和
在 Q 軸方向轉動 .
• 一旦印网和 PCB 對准 , Z 形架將向上移動 , 帶動 PCB 接触印网的下面 .
鋼网
視覺軸 ( 鏡頭 )
PCB
基准點
基准點
真空區
印网
PCB
Z- 形架
升 / 降 PCB
H- 形架
5-HR90-7000-011 Page
5
of 51
7 . 關于 MPM UP2000 HI
E
� 一旦 移動到位橡膠刮刀將推動錫漿在印网上滾動并通過印网上的孔印 在
PCB 的 PAD 位上 .
• 當印 刷完成 , Z 形架向下移動帶動 PCB 与印网分离 .
• 這時机器將以每秒 21 個點最少 0.0012 英吋的間隔執行 2D 常規檢查 ( 檢查錫
漿覆蓋 ) .
• 當 PCB 通過 2D 常規檢查 , 机器將送出 PCB 至下一工序 .
• 現在 印 刷机將要求下一張要印的 PCB .
• 進行同 樣的過程 , 只是用第二個橡膠刮刀向相反的方向印刷 .
橡膠刮刀
錫漿
移動方向
錫漿填滿印网的孔并堆積在
PCB
上
.
Direction of travel
5-HR90-7000-011 Page
6
of 51
8. 安全事項
• 机器裝有四個緊急開關 , 這些開關只緊急狀態下才能按下 .
• 机器門是電力互鎖的 , 一旦打開門机器將停止操作 . 必須關上門机器才能運行 .
• 金屬刮刀是非常鋒利的 , 确保把手只能被裝在上面 .
• 操作員戴著一次性的橡膠手套時才能處理錫漿 . 無此條件時只能空手 .
• 使用酒精時确保已戴上一次性的手套 .
背面 前面
