6.
バージョンアップ時の注意事項
バージョンアップ時の注意事項バージョンアップ時の注意事項
バージョンアップ時の注意事項
本機能対応バージョンへのバージョンアップにより本機能の使用を開始する場合の注意事項に
ついて記載します。バージョンアップ時は、本章を必ず確認してください。
6.1.
6.1.6.1.
6.1. ガイド判別認識
ガイド判別認識ガイド判別認識
ガイド判別認識
マークデータ設定方法
マークデータ設定方法マークデータ設定方法
マークデータ設定方法
3. 機能詳細で述べたように、8mm フィーダー測定時におけるガイド判別認識には、専用のマー
クデータをデータベース登録し、データベース番号を設定する必要があります。
V3.45STD R1.000 以降または、V4.48 STD R1.000 以降のバージョンアップ CD に同梱されてい
る基板データを使用してください。その方法について記述します。
(1) バージョンアップ CD から[PhtMarkData.ygx]を対象マシンの[No1]フォルダにコピーし
てください。
(2) [段取り]画面から基板データ[PhtMarkData.ygx]を読み込んでください。基板データ読み
込みエラーが表示される場合がありますが、無視してください。
(3) [マーク]画面で[PHT_BADMARK]という名称のマークデータを選択し、[データベース]
ボタンを押してください。
ヤマハ発動機株式会社 ロボティクス事業部
SMT 統括部 商品開発部
MDOC-SOFT50389
23/24

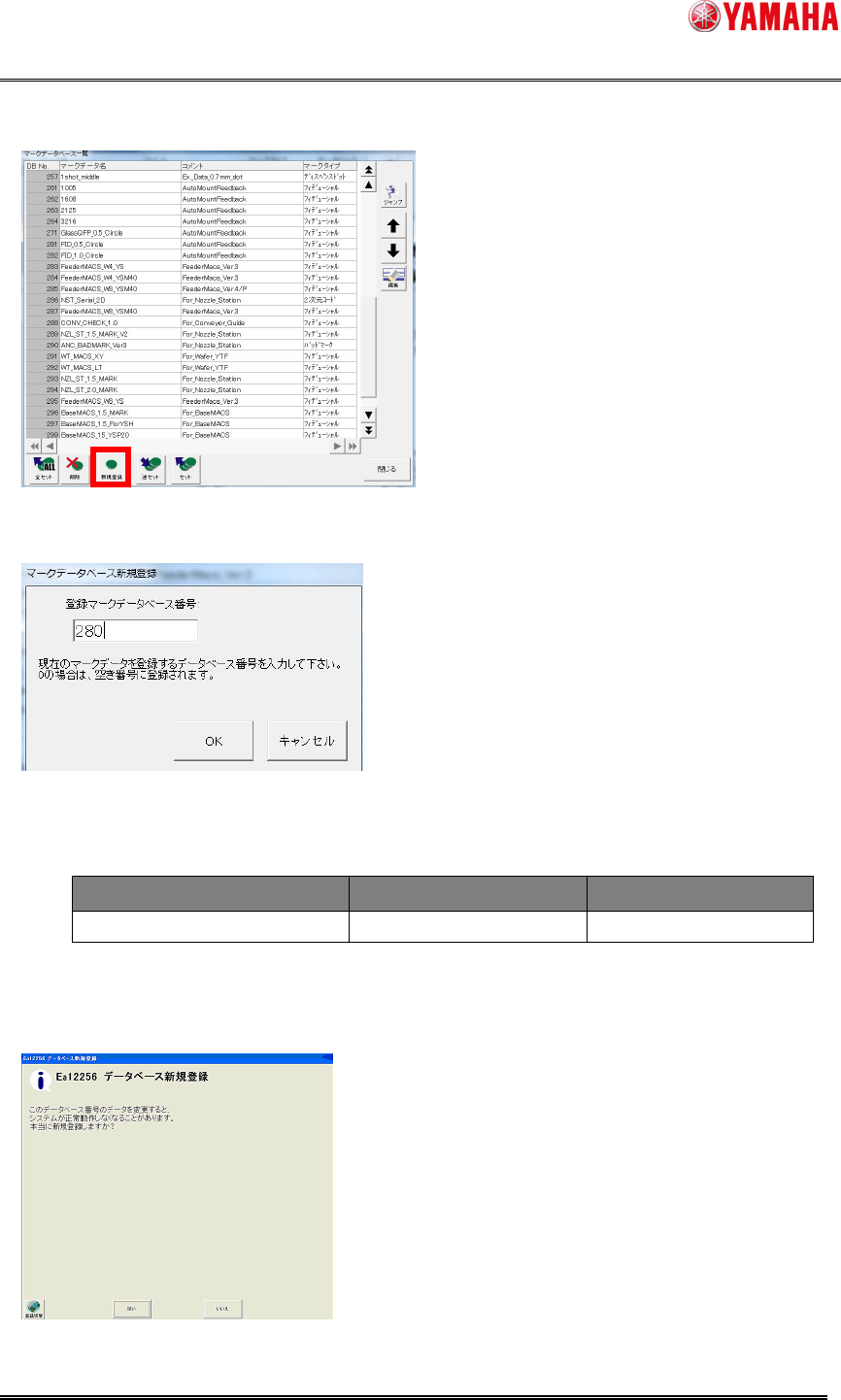

(4) [データベース一覧]ウインドウが開きますので、[新規登録]ボタンを押してください。
(5) [マークデータベース新規登録]ウインドウが開きますので、マークデータベース番号を
入力し、[OK]ボタンを押してください。
使用するデータベース番号は以下のとおりです。
■ 全マシン共通
マーク名 コメント データベース番号
PHT_BADMARK ForPHT 280
(6) 上記番号に登録する場合以下のメッセージが出ますが、[はい]を押してください。
それ以外の番号を指定して以下のメッセージが出た場合は、番号を変更してください。
ヤマハ発動機株式会社 ロボティクス事業部
SMT 統括部 商品開発部
MDOC-SOFT50389
24/24

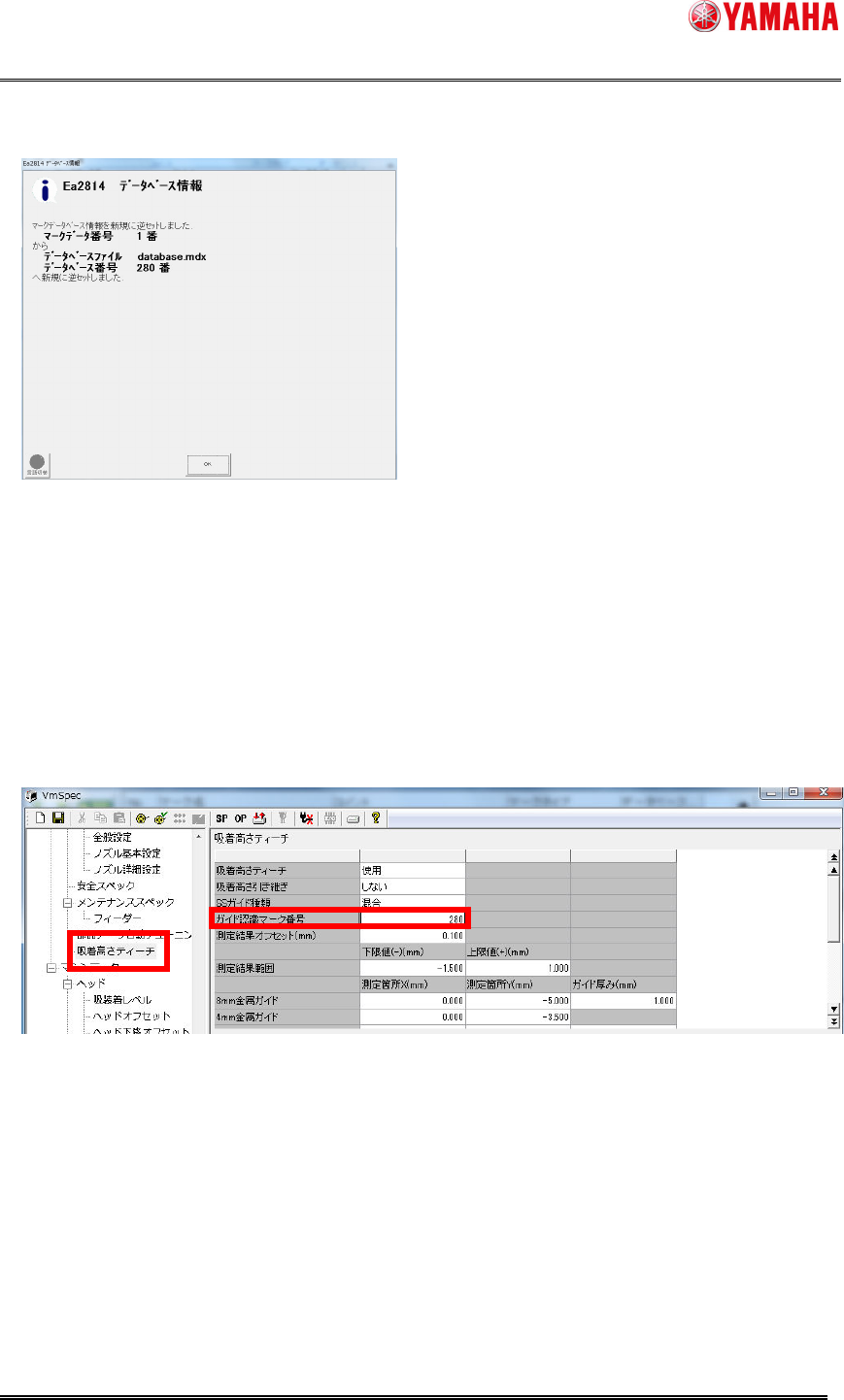

(7) 登録完了を示すメッセージが出ますので、[OK]ボタンを押してください。
(8) マークデータベース一覧にマークデータが追加されていることを確認してください。
マークデータベースへの登録作業は以上です。
(9) 次に、登録したマークデータベースを吸着高さティーチの設定に反映させます。
[マシン設定]を開いてください。
(10) [設定]-[マシンデータ]-[スペック情報]-[吸着高さティーチ]を選択してください。
(11) [ガイド認識マーク番号]に先ほどデータベース登録した番号を入力してください。
(12) 設定を保存し、基板データの再読み込みを行ってください。
