Service-Arbeiten Bestückkopf C&P20 3.5.3 BE-Sensor tauschen (FSE) [03006742-xx] 100 Serviceanleitung (interne Vers ion) SIPLACE H F und X-Serie 3.5.3 3 . 5 . 3 B E - S e n s o r t a u s c h e n ( F S E ) [ 0 3 0 0 6 …
Service-Arbeiten
3.5.2 Racheneinstellung C&P20 (FSE) Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 99
Troubleshooting Kalibrierung Nullpunktkorrekturen
War der Kalibriervorgang nicht erfolgreich:
1. Kontrollieren Sie den Verfahrweg der Z-Achse.
Die max. und min. Verfahrwege der Z-Achse (C&P20) sind 34000 Digits und -200 Digits.
2. Fehlermeldung: FM 19127 – Ermittelte Werte für die Nullpunktkorrektur außerhalb der Toleranz.
D. h. die Rachenneigung der Z-Achse ist außerhalb der Grenzewerte.
Lösung: Stellen Sie mit Hilfe der Einstelllehre den Rachen am C&P20-Kopf ein.
HINWEIS
Vorgehensweise
Sollte der Rachen schon eingestellt worden sein, gehen Sie wie folgt vor:
► Demontieren Sie den Bestückkopf wie oben beschrieben und installieren Sie die Einstell
-
lehre, ohne die Befestigungsschraube des Rachens vorher zu lösen.
► Kontrollieren Sie mit der Fühlerlehre 0,01 mm, ob der Rachen wirklich auf den beiden
Auflageflächen 2a und 2b aufliegt. Ist dies der Fall, so lösen Sie die Befestigungsschraube
des Rachens und legen zwei Fühlerlehren 0,01 mm zwischen Rachen und Auflagefläche
2a, so dass sie gerade noch zwischen Rachen und Einstelllehre eingeklemmt werden.
Service-Arbeiten
Bestückkopf C&P20 3.5.3 BE-Sensor tauschen (FSE) [03006742-xx]
100 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
3.5.3
3.5.3 BE-Sensor tauschen (FSE) [03006742-xx]
BE-Sensor tauschen (FSE) [03006742-xx]
Übersicht
Aus-/Einbau
► Stecken Sie den elektrischen Anschluss zum Zwischenverteiler ab. Entfernen Sie ggf. Kabelbinder.
► Lösen Sie die beiden Befestigungsschrauben (4) und entnehmen Sie den kompletten BE-
Sensor (3).
⇨ Die Komponenten der Sender-/Empfängereinheit sind miteinander abgestimmt. Sie dürfen nur
die beiden Befestigungsschrauben lösen, da sonst der BE-Sensor nicht mehr korrekt arbeiten
kann.
► Achten Sie darauf, dass Sie die Optik der Sender-/Empfängereinheit (2) nicht verschmutzen oder
beschädigen.
► Montieren Sie den neuen BE-Sensor (3).
► Stellen Sie die elektrischen Verbindungen wieder her. Fixieren Sie die Kabel mit Kabelbindern.
► Montieren Sie die Z-Achse mit Rückholeinheit und das Druckregelventil.
► Führen Sie den Kulissen-Referenzlauf durch. Sehen Sie dazu die Einstellanleitung.

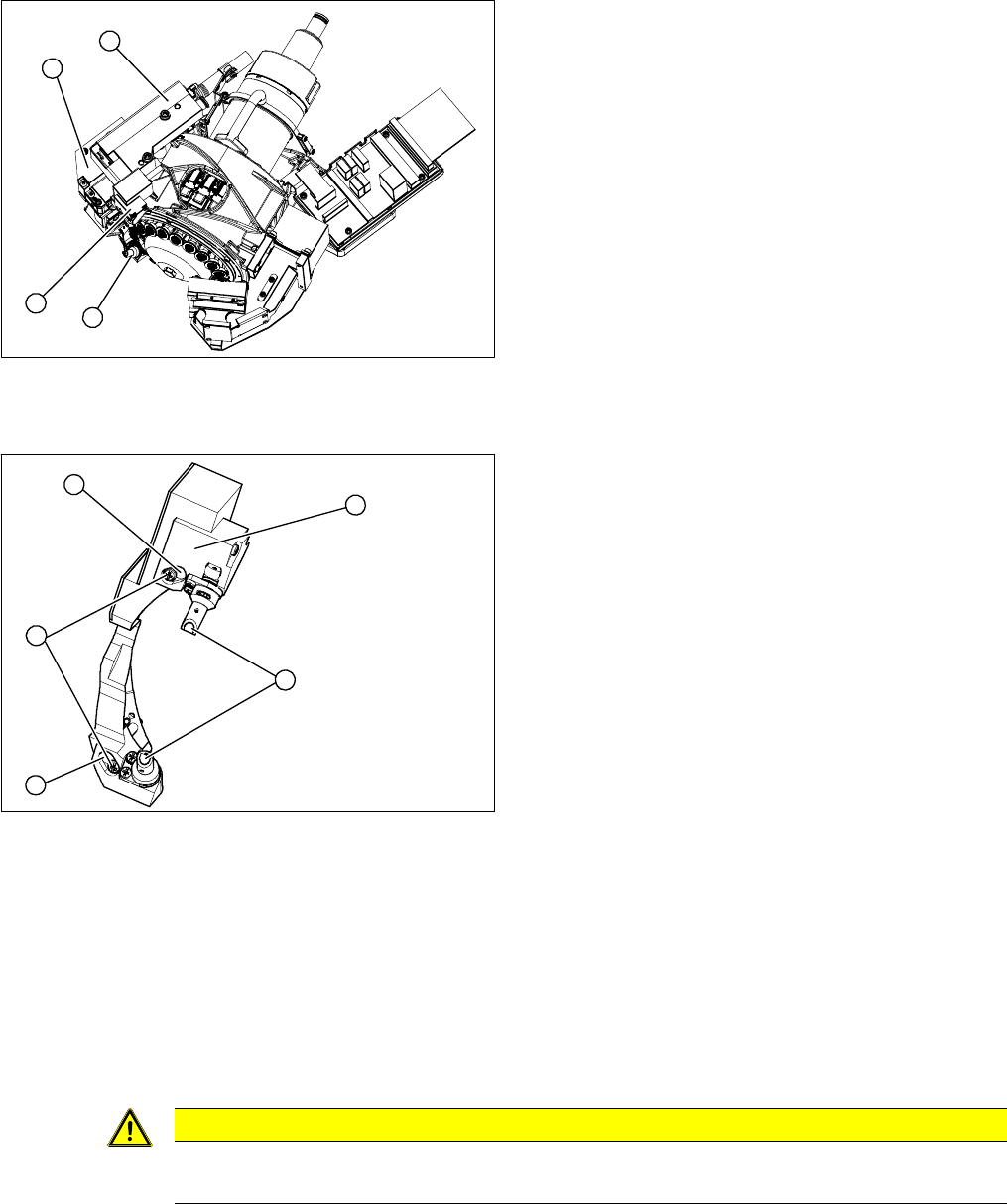

1. BE-Sensor
2. Abdeckung der Z-Achse
3. Z-Achse mit Rückholeinheit
4. Druckregelventil
► Entfernen Sie das Druckregelventil (4).
► Entfernen Sie die Abdeckung (2) der Z-Achse.
► Entfernen Sie die Z-Achse (3) mit Rückholeinheit.
► Der BE-Sensor (1) ist nun zugänglich.
1
4
3
2
1. 2 x Sicherungssschrauben dahinter: Befestigungs
-
schrauben
2. Optik der Sender- / Empfängereinheit
3. BE-Sensor komplett
4. 2x Befestigungsschrauben
4
4
1
3
2
VORSICHT
Drehmoment
Ziehen Sie die Schrauben mit einem Drehmoment von 130 Ncm an.
Service-Arbeiten
3.5.4 Z-Achse tauschen (FSE) [03005155-xx] Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 101
3.5.4
3.5.4 Z-Achse tauschen (FSE) [03005155-xx]
Z-Achse tauschen (FSE) [03005155-xx]
Übersicht
Übersicht Z-Achse
1. Druckregelventil
2. Rückholeinheit
3. Z-Achse
4. Abdeckung Z-Achse
► Entfernen Sie das Druckregelventil (1). Dadurch wird
die Z-Achse zugänglich.
► Lösen Sie die beiden Befestigungsschrauben der
Rückholeinheit (2) und stecken Sie den elektrischen
Anschluss am Magnetventil und den Schlauch am
Druckluftanschluss ab.
► Entnehmen Sie die komplette Rückholeinheit (2).
1
3
2
4
1. Z-Achse komplett
2. 2 x Befestigungsschrauben
3. Lichtschranke Z-Achse unten
4. Rachen
1
4
3
2
