Service-Arbeiten TwinHead 3.7.1 Austausch Schläuche TwinHead 106 Serviceanleitung (interne Vers ion) SIPLACE H F und X-Serie 1. Anschlag Rückholeinheit 2. Mechan ischer Puffer 3. Flachbandleitblech ► Lösen Sie beide Schr…
Service-Arbeiten
3.7.1 Austausch Schläuche TwinHead TwinHead
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 105
3.7
3.7 TwinHead
TwinHead
3.7.1
3.7.1 Austausch Schläuche TwinHead
Austausch Schläuche TwinHead
Sicherheitshinweise
Benötigte Werkzeuge und Verbrauchsmittel
▪ Inbusschlüssel 1,5 mm
▪ Fühlerlehre 0,6 mm
Vorbereitende Arbeiten
► Bauen Sie den TwinHead aus der Maschine aus (siehe Serviceanleitung).
Auswechseln der Schläuche
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanlei
-
tung und der Serviceanleitung.
► Die SIPLACE-Automaten werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im
Maschinenständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem
Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender
Teile des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem
Sachschaden führen.
Vor allen Arbeiten muss - nach ordnungsgemäßem Herunterfahren des Betriebssystems -
die Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein.
► Zusätzlich muss anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit
im Maschinenständer abgeschaltet und durch Betätigen des Nadelventils an der Druckluft
-
einheit entlüftet worden sein.

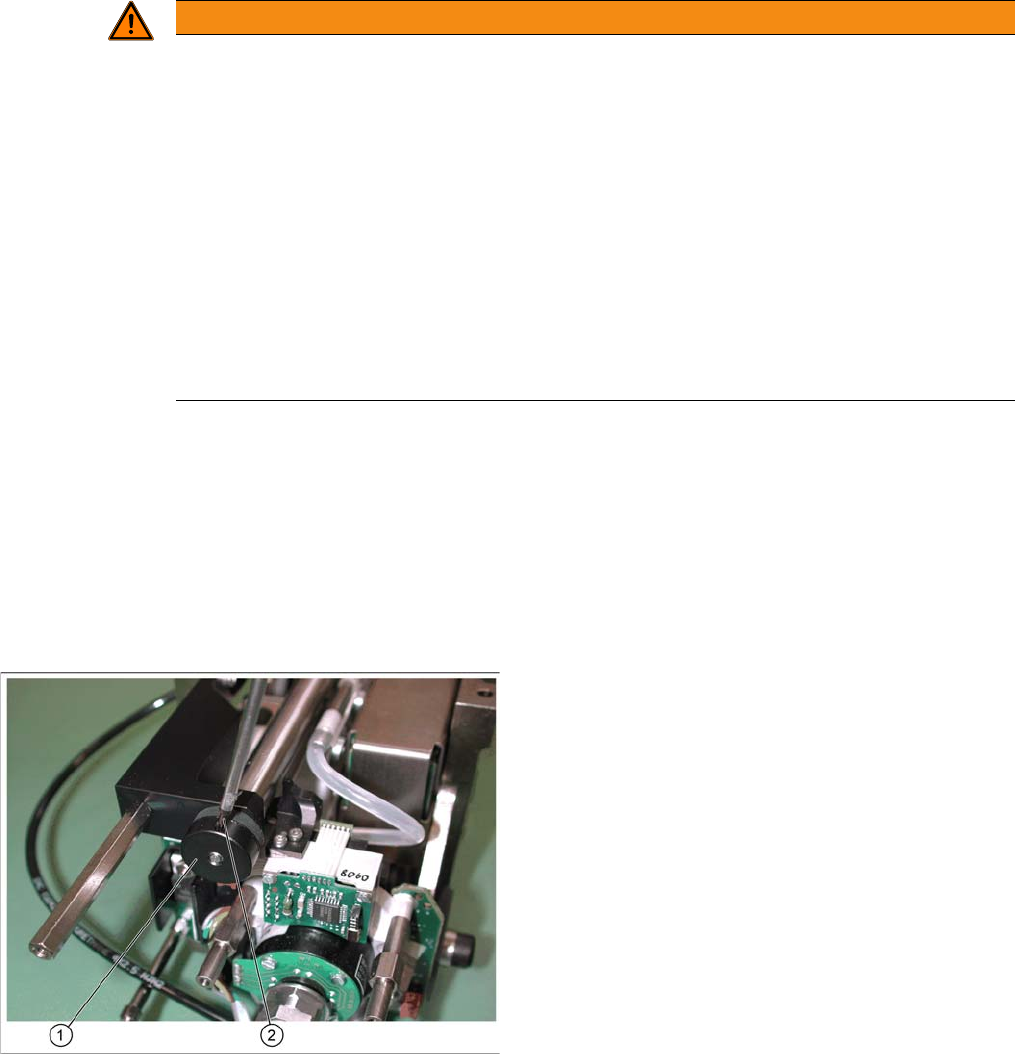

► Lösen Sie die Schraube (2), mit der der mechanische
Puffer (1) befestigt ist.
► Bewegen Sie den Stopper mehrmals hin und her und
schrauben Sie ihn dann ab.
Service-Arbeiten
TwinHead 3.7.1 Austausch Schläuche TwinHead
106 Serviceanleitung (interne Version) SIPLACE HF und X-Serie

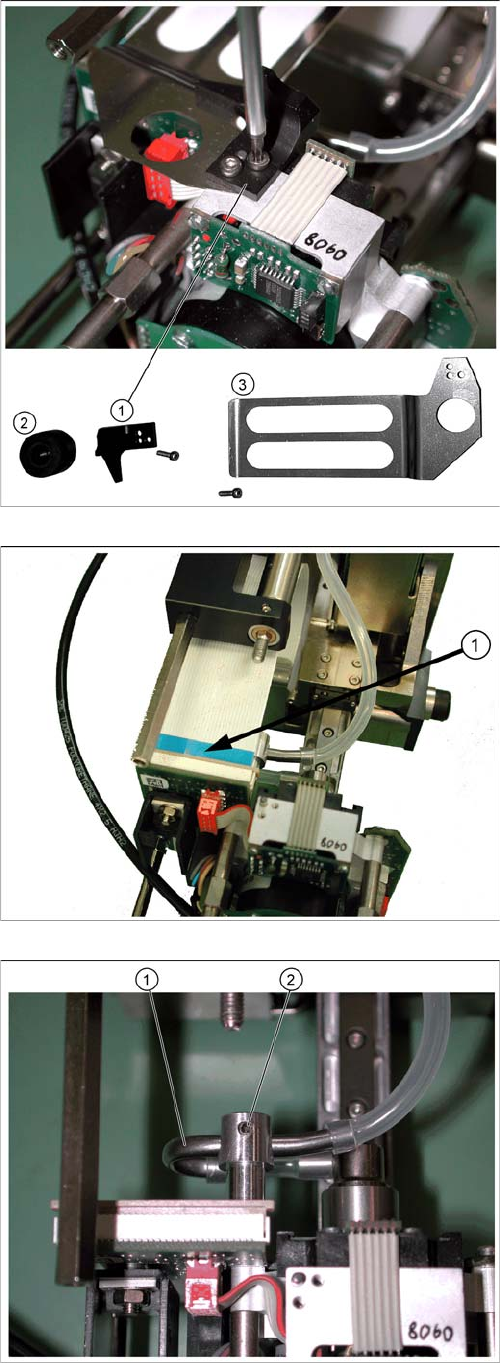

1. Anschlag Rückholeinheit
2. Mechanischer Puffer
3. Flachbandleitblech
► Lösen Sie beide Schrauben (M2x6) des Anschlags
Rückholeinheit.
Nehmen Sie das Flachbandleitblech ab.
► Ziehen Sie vorsichtig den Stecker (1) des Flachband
-
kabels ab.
► Lösen Sie die Schraube (2), mit der der Rohrbogen
(1) befestigt ist.
Service-Arbeiten
3.7.1 Austausch Schläuche TwinHead TwinHead
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 107
► Ziehen Sie den langen Schlauch (1) oben ab.
► Ziehen Sie den kurzen Schlauch (2) an der Drehver
-
sorgung (1) ab.
► Tauschen Sie den kurzen Schlauch am Rohrbogen
gegen einen neuen aus.
Dieser ist 26 mm lang.
HINWEIS!
Stecken Sie die Schläuche ca. 4
-
5 mm auf die jeweili
-
gen Anschlüsse auf.
► Stecken Sie den kurzen Schlauch vom Rohrbogen
auf die Drehversorgung auf.
► Legen Sie den Rohrbogen in die Halterung ein.
