Service-Arbeiten 3.3.1 Kabelschlepp tauschen Portale Serviceanleitung (interne Version) SIPLACE HF und X-Serie 29 Einbau ► Lösen Sie die vier Befestigungsschrauben (1) der Kabelschleppkonsole (2) und entnehmen Sie den ko…
Service-Arbeiten
Portale 3.3.1 Kabelschlepp tauschen
28 Serviceanleitung (interne Version) SIPLACE HF und X-Serie

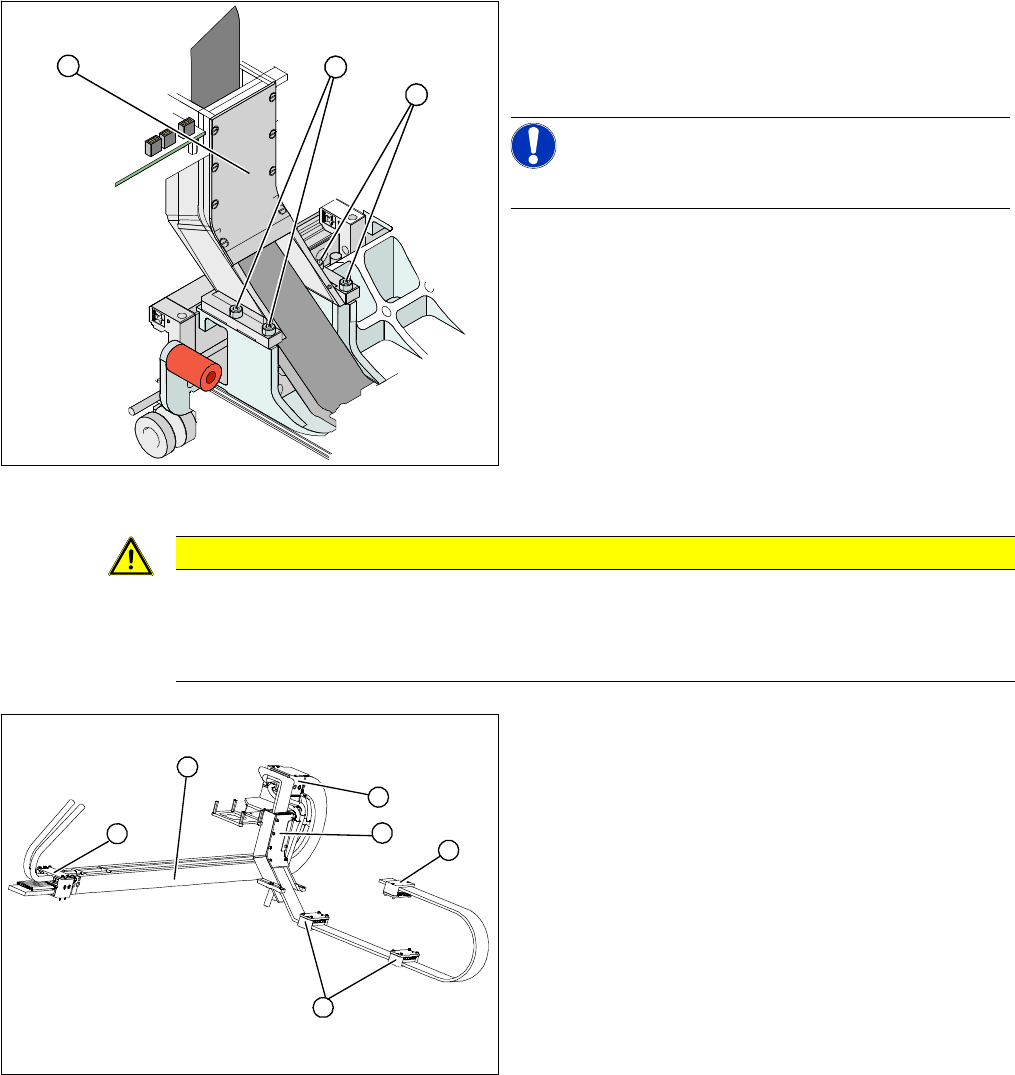

► Lösen Sie die Flachbandkabel an der Kopfplatine (1).
► Entfernen Sie die Druckplatte (3).
► Lösen Sie die Befestigungsschrauben der
Druckplatte (3) an der Kopfhalterung und die beiden
am Portal (5).
HINWEIS!
Es werden nur die Befestigungsschrauben gelöst. Die
Klemmung der Flachbandkabel bleibt erhalten.
► Entfernen Sie die Kopfplatine (1). Dadurch wird der
darunter befindliche Pneumatikverteiler (2)
zugänglich.
HINWEIS!
Achten Sie auf die Kontaktscheiben und Abstandsbolzen
(nicht verlieren und den Einbauort kennzeichnen). Diese
müssen beim späteren Wiedereinbau an der selben Stel
-
le wieder montiert werden.
► Ziehen Sie die Schläuche am Pneumatikverteiler (2)
ab.
WARNUNG!
Verletzungsgefahr der Hände
Benutzen Sie zum Entfernen des Schlauches das Entrie
-
gelungswerkzeug für Schläuche [03047090-xx].
HINWEIS!
Trennen Sie die Schläuche mit einer geeigneten
Schlauchzange ab und demontieren den Pneumatikver
-
teiler. Im ausgebauten Zustand lassen sich die
Schläuche ggf. besser lösen.
5
5
1
4
3
2
Service-Arbeiten
3.3.1 Kabelschlepp tauschen Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 29
Einbau
► Lösen Sie die vier Befestigungsschrauben (1) der
Kabelschleppkonsole (2) und entnehmen Sie den
kompletten Kabelschlepp vorsichtig aus der Maschi
-
ne.
HINWEIS!
Die Befestigungsschrauben sind mit Loctite gesichert.
► Falls Sie den Pneumatikverteiler ausgebaut haben,
dann lösen Sie nun die Schläuche.
1
1
2
VORSICHT
Handhabung
Hantieren Sie vorsichtig mit dem neuen Kabelschlepp und nehmen Sie eine zweite Person zur
Hilfe. Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Ach
-
ten Sie auf scharfe Kanten.
1. Kabelschlepp komplett
2. Druckplatten an der Energieführungskette
3. Druckplatten am Portal
4. Druckplatte an der Kopfhalterung
5. Kabelschleppkonsole
► Bringen Sie den neuen Kabelschlepp (1) vorsichtig in
die vorgegebene Lage. Achten Sie darauf, dass Sie
den Kabelschlepp nicht verdrehen.
► Sichern Sie die Enden vorläufig am
Maschinenständer (z. B. durch Anbinden).
2
5
1
4
3
2
Service-Arbeiten
Portale 3.3.1 Kabelschlepp tauschen
30 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
► Montieren Sie die Portal-Interface-Platine auf den
Kabelhalter (4) des neuen Kabelschlepps.
► Befestigen Sie die Kabelschleppkonsole (1) locker
mit einer Schraube.
► Reinigen Sie die Auflagefläche des Kabelschlepps
am Maschinenständer mit einem trockenen Tuch.
► Verlegen Sie, ausgehend von der
Kabelschleppkonsole (1), die Flachbandkabel und
Schläuche zu den entsprechenden Anschlüssen:
⇨ Pneumatikverteiler (2)
⇨ Schlepp-Interface Portal (3)
⇨ Portal-Interface (4)
⇨ Portalverteiler (5)
► Stellen Sie die elektrischen Anschlüsse wieder her.
Beachten Sie dabei die Anschlussbelegungen.
► Kürzen Sie die Pneumatikschläuche auf die optimale
Länge. Achten Sie darauf, dass Sie nicht zu kurz oder
zu lang sind. Sie müssen sicher einrasten, dürfen je
-
doch nicht knicken.
► Stellen Sie die pneumatischen Anschlüsse wieder
her. Beachten Sie dabei die Anschlussbelegungen.
► Befestigen Sie die Druckplatten (6) lose am
Maschinenständer.
► Überprüfen Sie, dass die Energieführungskette par
-
allel auf der Auflage am Maschinenständer läuft. Fah
-
ren Sie dazu die Y-Achse hin und her.
► Korrigieren Sie ggf. an der Kabelschleppkonsole (1)
und an den Druckplatten.
► Fixieren Sie die beiden Druckplatten (6) und die
Kabelschleppkonsole (1). Verwenden Sie dazu
Schraubensicherungslack Loctite 241.
► Ziehen Sie die Befestigungsschrauben der
Kabelschleppkonsole (1) über Kreuz fest.
2
5
4
6
6
1
3
2
5
4
6
6
1
3
