SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
3
Inhalt
1 Einleitung 5
1.1 Systemübersicht ................................................................................................ 5
2 Lieferumfang 6
2.1 Pakete ............................................................................................................... 6
2.2 Sprachen ........................................................................................................... 7
2.3 Lizenzen ............................................................................................................ 8
3 Voraussetzungen 10
3.1 Linienrechner LINUX/ UNIX ............................................................................. 10
3.2 Unterstützte Plattformen, Stationssoftware-Versionen und Maschinentypen ... 11
3.3 Unterstützte Förderertypen .............................................................................. 13
4 Leistungsmerkmale von SIPLACE Pro 11.2 14
4.1 Bestückköpfe CPP / Twin Head auf SIPLACE CA-Serie .................................. 14
4.2 Bestückkopf C&P20 P auf SIPLACE X-Serie S ............................................... 15
4.3 WPC5/WPC6 auf SIPLACE X-Serie S ............................................................. 15
4.4 SIPLACE X4i S micron – Erweiterungen ......................................................... 15
4.5 Bestückprozess für Federn .............................................................................. 16
4.6 Mehrfachmessungen mit Bestückkopf CPP ..................................................... 16
4.7 Lesen von Barcodes an allen Stationen in der Linie ........................................ 16
4.8 SIPLACE LED Pairing – Erweiterungen .......................................................... 17
4.8.1 Platzhalterzeichen '*' als Positionsbezeichner ................................................. 17
4.8.2 Erzeugung einer Teil-Rüstung ......................................................................... 18
4.8.3 Kontrollierte Übernahme von Änderungen in kopierten Bestücklisten .............. 18
4.9 Line Control GUI – Erweiterungen für SIPLACE Order Manager ..................... 18
4.9.1 Anzeige von Leiterplattenkommentaren im Produktionsplan ........................... 18
4.9.2 Einschränkungen für Produktionsplan ............................................................. 20
4.10 SIPLACE SiCluster Multiline – Unterstützung in SIPLACE Pro ........................ 21
4.11 SIPLACE Pro Optimierer-Toolkit – Erweiterungen ........................................... 22
4.12 Anzeige der Taktzeit in Optimierungsergebnissen ........................................... 22
4.13 Erweiterungen Report – Gefilterte Rüstung ..................................................... 22
4.14 Restriktionsregeln für einzelne Linien .............................................................. 23
4.15 Raster-Leiterplatte – Plan-Offset für Raster-Paneltyp ...................................... 23
4.16 ASCII-Import – Gehäuseform-Zuordnung über Mapping- Regel-Liste ............. 25
4.17 Import von Bauelementen aus BOM-Datei in Bestücklisten ............................. 27
4.18 Ausrichtung von (LED-)Bauelementen ............................................................ 29
5 Einschränkungen 31
6 Problembehebung 35
6.1 Probleme und Lösungen ................................................................................. 35
SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
5
1 Einleitung
SIPLACE® Pro ist das Programmiersystem für SIPLACE© Bestückautomaten unter Windows.
Mit SIPLACE Pro werden die Bestückprogramme für die Bestücklinien vorbereitet, generiert und
optimiert.
1.1 Systemübersicht
Das SIPLACE Pro Programmiersystem für SIPLACE besteht aus den folgenden Subsystemen:

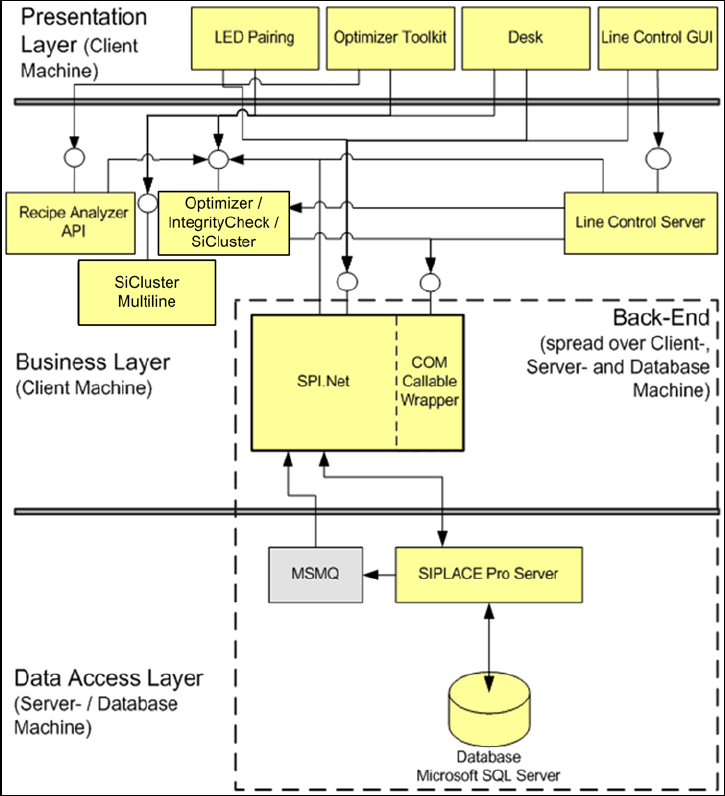

Abbildung 1-1: Systemübersicht
SIPLACE Pro speichert alle Daten in einer Datenbank (Microsoft SQL Server). Alle Clients, wie
beispielsweise der Desk, kommunizieren über den Business Layer mit dem SIPLACE Pro Server.
Das System kann über Rechnergrenzen verteilt installiert werden.
