SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
22
4.11 SIPLACE Pro Optimierer-Toolkit – Erweiterungen
– Ein neuer, lokaler Cache zur Wiederverwendung von bereits berechneten idealen Taktzeiten ist
eingeführt worden. Bei der Auftragsoptimierung werden die idealen Taktzeiten zusammen mit
den minimalen Clustern für die sie gültig sind, in diesen Cache gespeichert.
Der Cache ist sowohl in SIPLACE SiCluster Multiline als auch in SIPLACE SiCluster
Professional integriert.
– Das Symbol für SiCluster ist aus der Toolbox entfernt worden. Als Optimierungs-Tools stehen
ausschließlich SiCluster Professional und SiCluster Multiline zur Auswahl. Welche Version
beim Aufruf von SiCluster Professional gestartet wird, hängt von der jeweiligen Lizenz ab.
4.12 Anzeige der Taktzeit in Optimierungsergebnissen
Bisher wurde in den Optimierungsergebnissen im I-Placement-Mode angenommen und mit
eingerechnet, dass auf der anderen Seite dasselbe Los produziert wird.
Da dies in vielen Fällen nicht realistisch war, wird ab dieser SIPLACE Pro-Version im I-Placement-
Modus die tatsächliche Taktzeit für eine Transportspur angezeigt (also für die halbe Maschine).
4.13 Erweiterungen Report – Gefilterte Rüstung
Der Ausdruck von Report – Gefilterte Rüstung ist erweitert worden. Folgendes wird angegeben:
– Anzahl der Leiterplatten
– Anzahl der Einzelschaltungen, die zum Zählen auf der Leiterplatte markiert wurden
– Anzahl der Bestückpositionen auf einer Leiterplatte
– Anzahl der Bestückpositonen für n Leiterplatten
Der Ausdruck von Report – Gefilterte Rüstung kann sowohl in der Losliste im Auftrags-Editor
als auch auf der Line Control GUI gestartet werden. Die Anzahl der Leiterplatten oder die Anzahl
der Einzelschaltungen kann im Los und in der Line Control GUI (LC-GUI) mit eingetragen werden.
Dabei hat die Eintragung in der LC GUI Vorrang. Der Eintrag in der LC-GUI ändert nicht den
Eintrag im Los!
Beispiel: Report – Gefilterte Rüstung

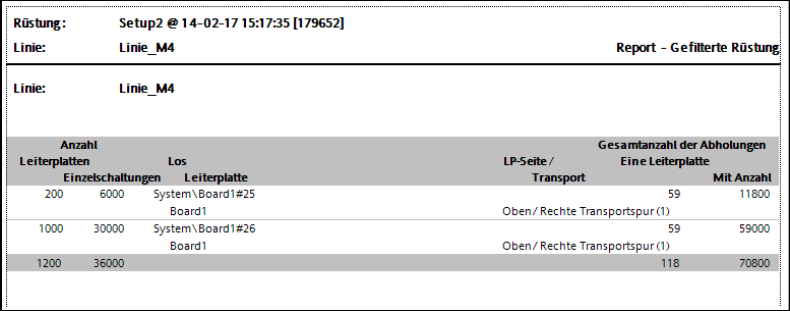

Abbildung 4-9: Report – Gefilterte Rüstung
SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
23
4.14 Restriktionsregeln für einzelne Linien
Zusätzlich zu Stationstypen und Stationen können jetzt einzelne Linien im Restriktions-Editor als
Ziel für Restriktionsregeln ausgewählt werden.

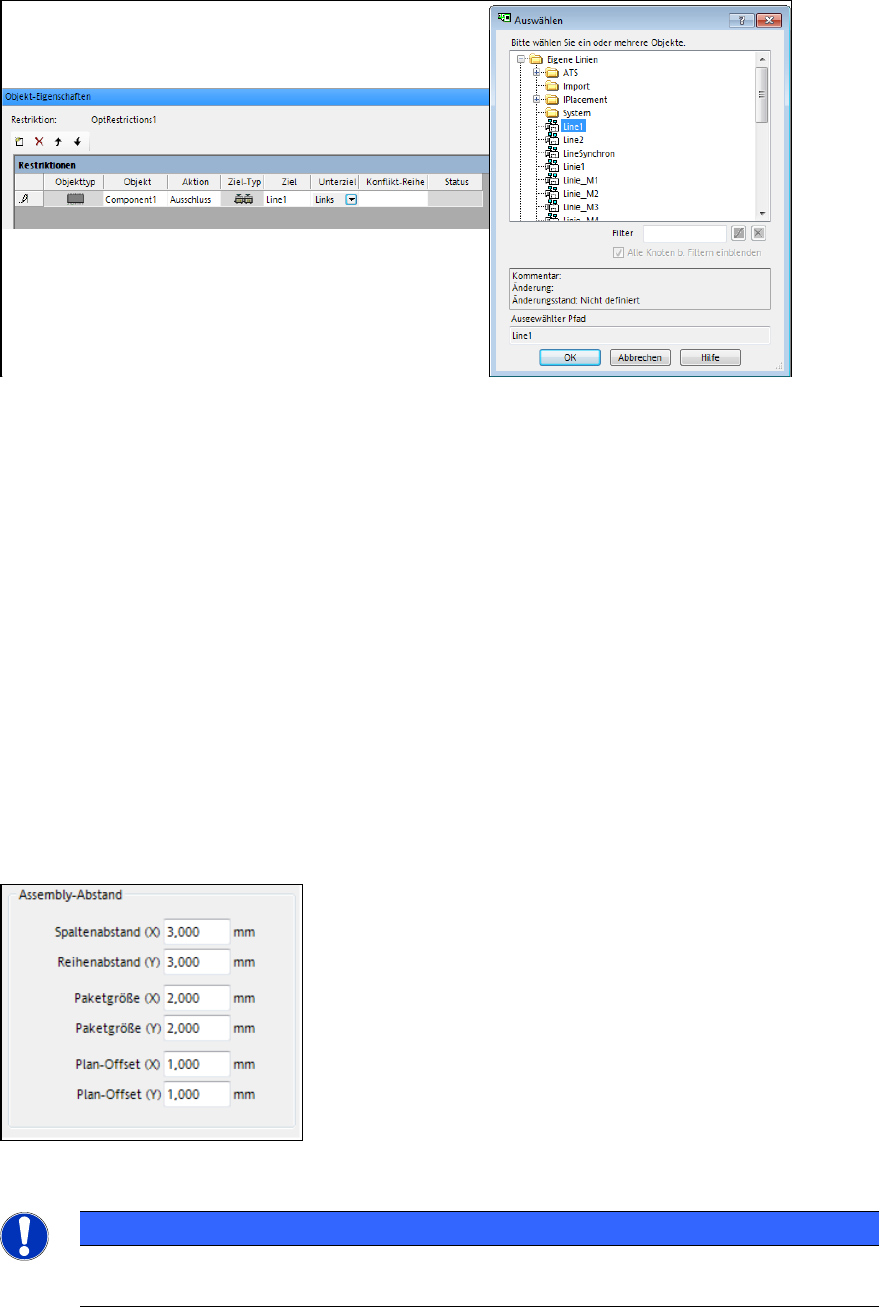

Abbildung 4-10: Restriktionsregeln für Linie
4.15 Raster-Leiterplatte – Plan-Offset für Raster-Paneltyp
Der Raster-Paneltyp auf der Raster-Leiterplatte ist immer zentriert und hat den Anfangspunkt in der
Mitte. Der Raster-Paneltyp enthält auch Marken, die nach diesem Mittelpunkt ausgerichtet sind.
Der ganze Raster-Paneltyp kann irgendwo auf der Raster-Leiterplatte platziert werden, wenn er
aber bewegt wird, ändern sich auch die Marken-Positionen.
Deswegen ist ab dieser SIPLACE Pro-Version ein neuer Offset eingeführt worden, mit dem das
ganze Raster-Panelpaket innerhalb des Koordinatensystems bewegt wird, ohne dass die Marken
davon betroffen sind.
Dies wird im Produktionsprozess vor allem dann benötigt, wenn Raster-Panelpakete an der linken
oder rechten Kanten der Raster-Leiterplatte nur zur Hälfte reinpassen. In diesem Fall kann der
Benutzer das ganze Raster-Panel bewegen, bis es vollständig an einer Kante auf der Raster-
Leiterplatte reinpasst.
Im Rasterplatten-Editor können die Plan-Offsets X und Y für ein Raster-Panel in der
Registerkarte Raster-Paneltyp eingestellt werden:
Abbildung 4-11: Plan-Offsets für Raster-Panelpaket einstellen
Der Konturoffset wird nicht länger berücksichtigt und wurde aus der Registerkarte
SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
24
Die Mitte des Raster-Panels wird durch kleine X- und Y-Pfeile gekennzeichnet, falls der Plan-Offset
ungleich Null ist. Somit ist sichtbar, dass das Raster-Panel nicht mittig im Koordinatensystem liegt.

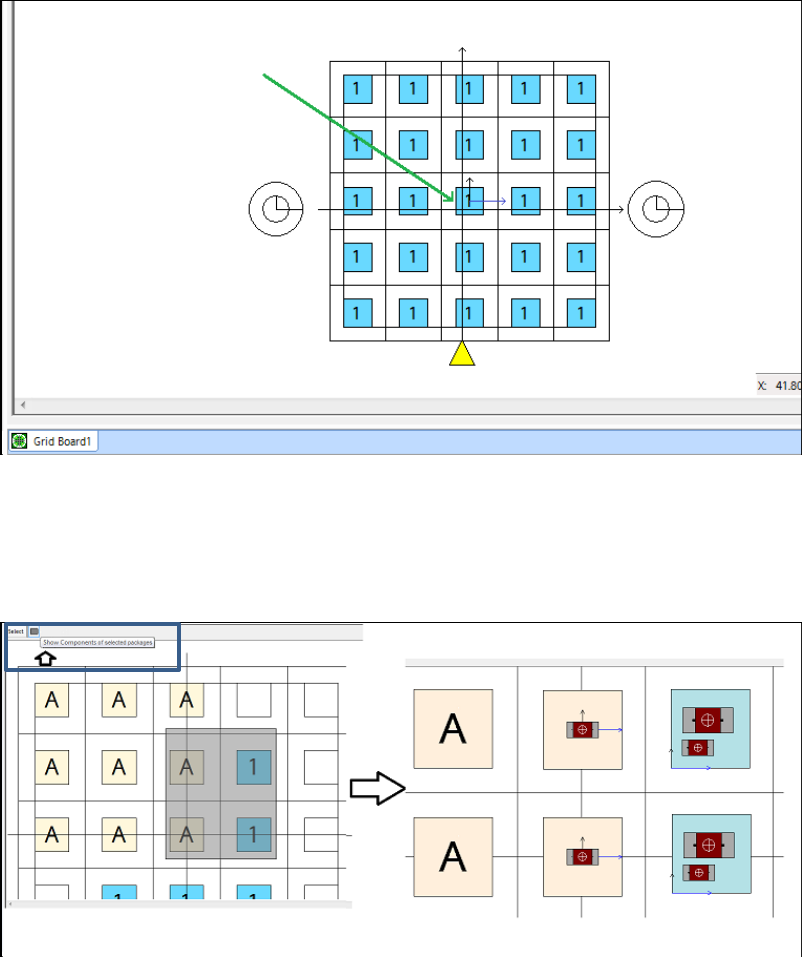

Abbildung 4-12: Zeichnung Raster-Panelpaket
Über die neue Schaltfläche Bauelemente der ausgewählten Pakete anzeigen können zusätzlich
die Bauelemente der ausgewählten Raster-Panelpakete anzeigt werden.
Möglicherweise wird die Anzahl der angezeigten Bauelemente begrenzt, damit die Geschwindigkeit
der Maschine nicht herabgesetzt wird.
Abbildung 4-13: Bauelemente des Raster-Panelpakets anzeigen
