SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
18
4.8.2 Erzeugung einer Teil-Rüstung
Mehrere Lose können in der Ansicht Produktion ausgewählt werden, wobei SIPLACE LED Pairing
für jedes ausgewählte Los ein Download-Los generiert. Wenn die ausgewählten Lose dieselbe
Losvorlage haben, wird SIPLACE LED Pairing eine gemeinsame Rüstung für die Download-Lose
erstellen.
Über eine neue Schaltfläche kann wahlweise daraus eine Teilrüstung erzeugt werden. Alle
Bauelemente inklusive ihrer Förderer, die nicht in den Download-Losen erforderlich sind, werden
dann aus der Rüstung entfernt.
4.8.3 Kontrollierte Übernahme von Änderungen in kopierten Bestücklisten
In SIPLACE LED Pairing werden Kopien von Bestücklisten erstellt. Wenn beim Bestücken Fehler in
den Daten entdeckt werden, werden diese vom Benutzer meistens nur in der Kopie behoben.
Damit solche Änderungen kontrolliert in die Original-Bestücklisten übertragen werden können,
kann jetzt der Differenz-Editor über eine neue Schaltfläche in der Ansicht Produktion in SIPLACE
LED Pairing gestartet werden.
Die relevanten Bestücklisten werden zum Vergleichen ausgegeben und die Korrektur kann im
Differenz-Editor vorgenommen werden.
4.9 Line Control GUI – Erweiterungen für SIPLACE Order Manager
Die Line Control GUI von SIPLACE Pro ist erweitert worden und zeigt Informationen zum SIPLACE
Order Manager.
4.9.1 Anzeige von Leiterplattenkommentaren im Produktionsplan
Informationen wie Ofen-Profile und Siebnummer für den Siebdrucker sind sehr wichtig an der Linie,
um damit die beste Produktionsreihenfolge der Lose innerhalb von Familienrüstungen festlegen zu
können. Für solche Prozessattribute können Kommentare in die Leiterplattenbeschreibung
eingetragen werden, die als zusätzliche Spalten im Produktionsplan auf der Line Control GUI
ausgegeben werden.
SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
19
In der Line Control GUI müssen die Kommentarspalten zuerst unter Konfiguration –
Anwendung – Spalten definiert und aktiviert werden:

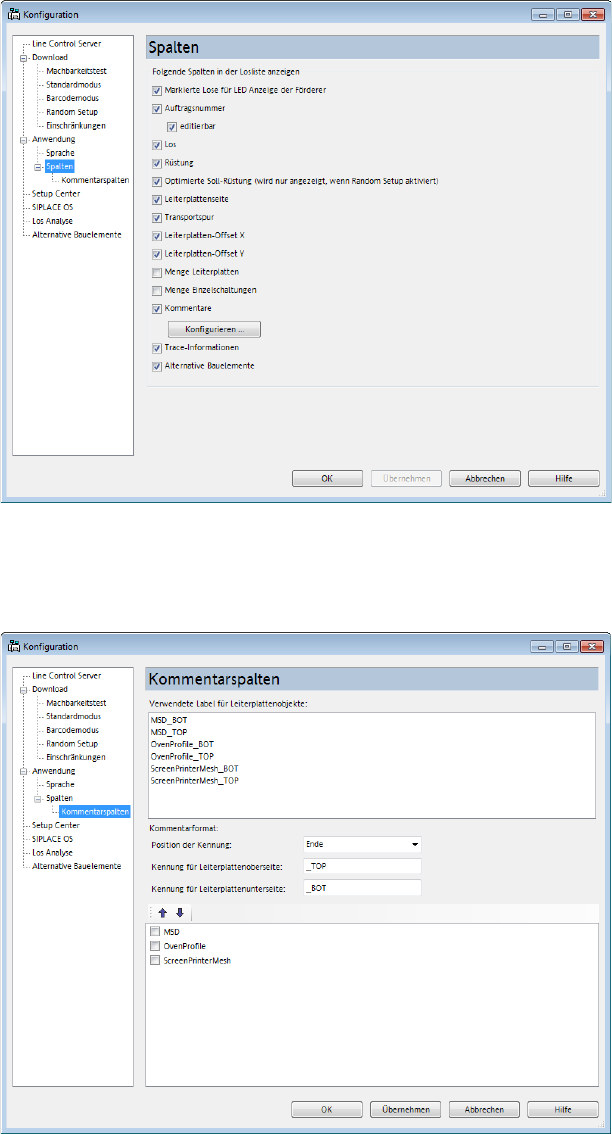

Abbildung 4-5: Kommentarspalten definieren und aktivieren
Durch Aktivieren der Option Kommentare und Anklicken der Schaltfläche Konfigurieren wird
folgendes Dialogfenster geöffnet, in dem die Regeln für die Kommentarspalten festgelegt werden
können.
Abbildung 4-6: Regeln für Kommentarspalten festlegen
Im oberen Teil des Dialogfensters werden eventuell vorhandene Labels in alphabetischer
Reihenfolge angezeigt.
Im mittleren Teil des Dialogfensters können Regeln für diese Kommentarformate spezifiziert
werden.
Im unteren Teil des Dialogfensters werden die Ergebnis-Spalten angezeigt. Die Spalten, die auf
der Line Control GUI angezeigt werden sollen, können hier aktiviert werden. Außerdem kann die
Reihenfolge der Spalten über die Pfeil-Tasten festgelegt werden.
SIPLACE Pro V11.2 / Software-Versionsbeschreibung Ausgabe 05/2014 Edition
20
Die Kommentarspalten werden lediglich auf der Line Control GUI angezeigt, sie können hier nicht
verändert werden.

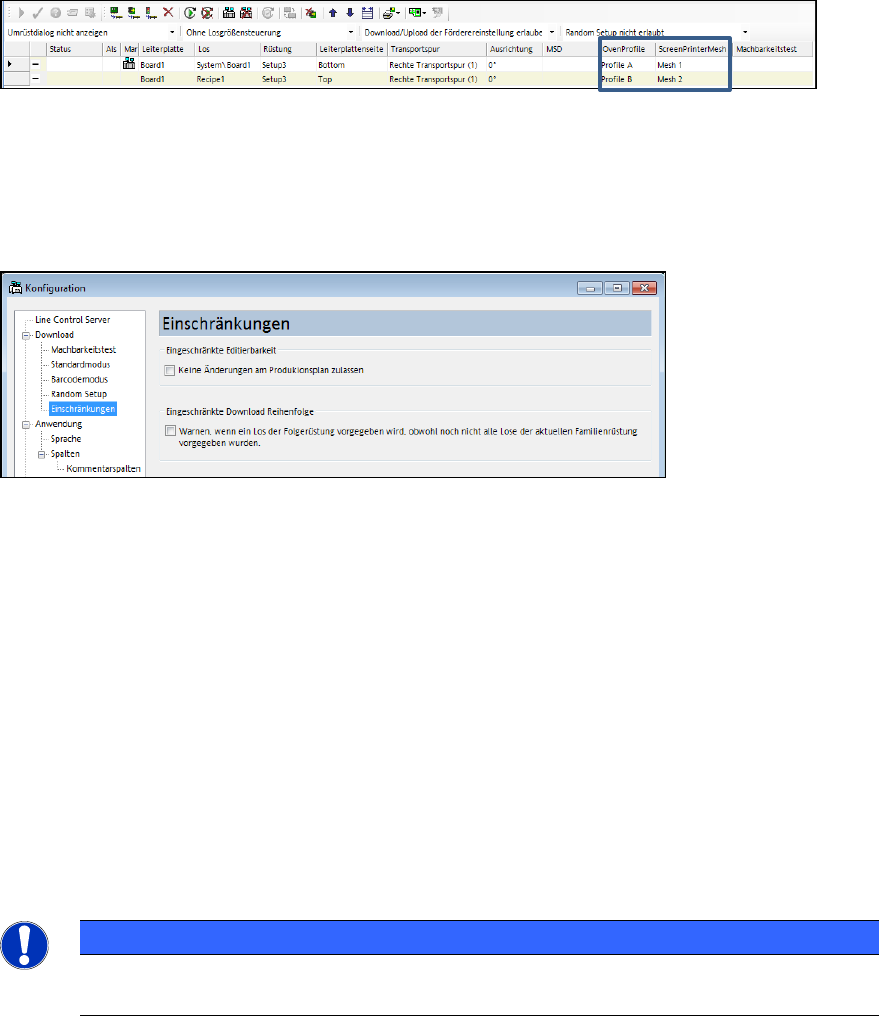

Abbildung 4-7: Kommentarspalten auf der Line Control GUI anzeigen
4.9.2 Einschränkungen für Produktionsplan
Unter Konfiguration – Download – Einschränkungen können zwei Einschränkungen für den
Produktionsplan eingestellt werden.
Abbildung 4-8: Einschränkungen einstellen
– Eingeschränkte Editierbarkeit
Wenn diese Option aktiviert ist, kann die Losliste im Produktionsplan nicht bearbeitet werden.
– Eingeschränkte Download-Reihenfolge
Wenn diese Option aktiviert ist, wird eine Warnung ausgegeben wenn ein Los der Folgerüstung
vorgegeben wird, obwohl nicht alle Lose der aktuellen Familienrüstung heruntergeladen sind.
Es wird auch eine Liste der Lose angezeigt, die noch nicht heruntergeladen wurden.
Der Bediener kann allerdings die Warnung ignorieren.
Beim wiederholten Download schon heruntergeladener Lose wird keine Warnung ausgegeben.
Wenn ein schon heruntergeladenes Los als noch nicht heruntergeladen behandelt werden soll,
muss ein neues Los im Produktionsplan erstellt werden.
Der Line Control Server speichert maximal die letzten 100 Downloads. Ältere Downloads
werden als noch nicht heruntergeladen behandelt.
HINWEIS
LP-Barcode-Modus wird nicht unterstützt, da die Download-Reihenfolge der Lose in
diesem Modus automatisch gesteuert wird.
Als Voreinstellung sind beide Optionen deaktiviert.
