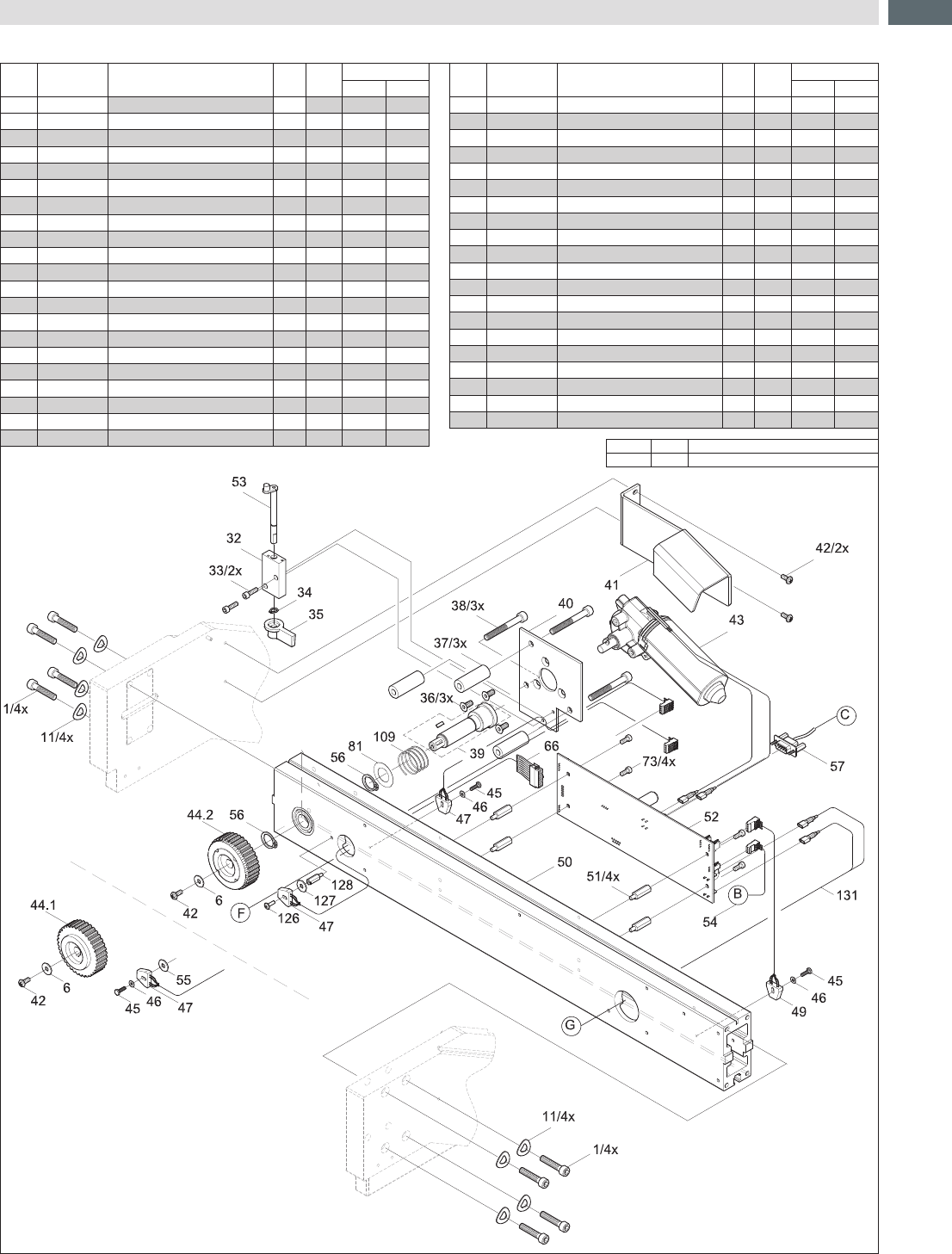

22 No Part No. Description PU Note Serial No. from to 22 5903527.001 Snap Ring DIN471-10x1 10 23 5903005.001 W asher DIN9021-4.3 10 42 5902483.001 Screw DIN6912-M4x10 10 46 5903004.001 W asher DIN125-A3.2 10 58.1 8936822…

100%1 / 24
21
No Part No. Description PU Note Serial No.
from to
1 5902082.001 Screw DIN912-M6x30 10
6 5903520.001 Washer DIN7349-4.3 10
11 5903010.001 Spring Washer DIN137-A6 10
32 8930988.001 Bearing Plate 1
33 5902014.001 Screw DIN912-M4x14 10
34 5903521.001 Snap Ring DIN471-A6 10
35 5530340.001 Lever 1
36 5902161.001 Screw DIN7991 M6x10 10
37 8930857.001 Spacer 1
38 5902263.001 Screw DIN912-M6x50 10
39 8936883.001 Hub 1
40 8936855.001 Motor Plate 1
41 8936877.001 Heatsink Bracket 1
42 5902483.001 Screw DIN6912-M4x10 10
43 8936856.001 Main Drive 1
44.1 8930809.001 Gear 36 1
4374
44.2 8936940.001 Gear 36 1
4375
45 5902245.001 Screw DIN933-M3x10 10
4374
46 5903004.001 Washer DIN125-A3.2 10
47.1 8930916.001 Sensor 1
a
47.2 8936916.001 Sensor 1
b
No Part No. Description PU Note Serial No.
from to
49 8930915.001 Edge Sensor 1
50.1 8936858.001 Beam 1
a
50.2 8936898.001 Beam 1
b
51 8936871.001 Bolt 1
52.1 8936814.001 PCB Control 1
4374
52.2 8936937.001 PCB Control 1
4375
53 8930985.001 Coupler 1
54 8936896.001 Bushing 1
55 5903062.001 Washer 3.2x9.0x1.5 10
4374
56 5903539.001 E-Ring DIN471-16x1 10
57.1 8936846.001 Energy Track 1
a
57.2 8936847.001 Energy Track 1
b
66 8936804.001 Cable 1
73 5902358.001 Screw DIN7984-M4x6 10
81 8930992.001 Washer 1
109 5905040.001 Spring 1
126 5902908.001 Screw M3x10 10
4375
127 5903125.001 Washer DIN9021-3,2 10
4375
128 5900025.001 Distance Bolt M3x14 10
4375
131 8936805.001 Emergency Switch 1
Note a 450
b 600

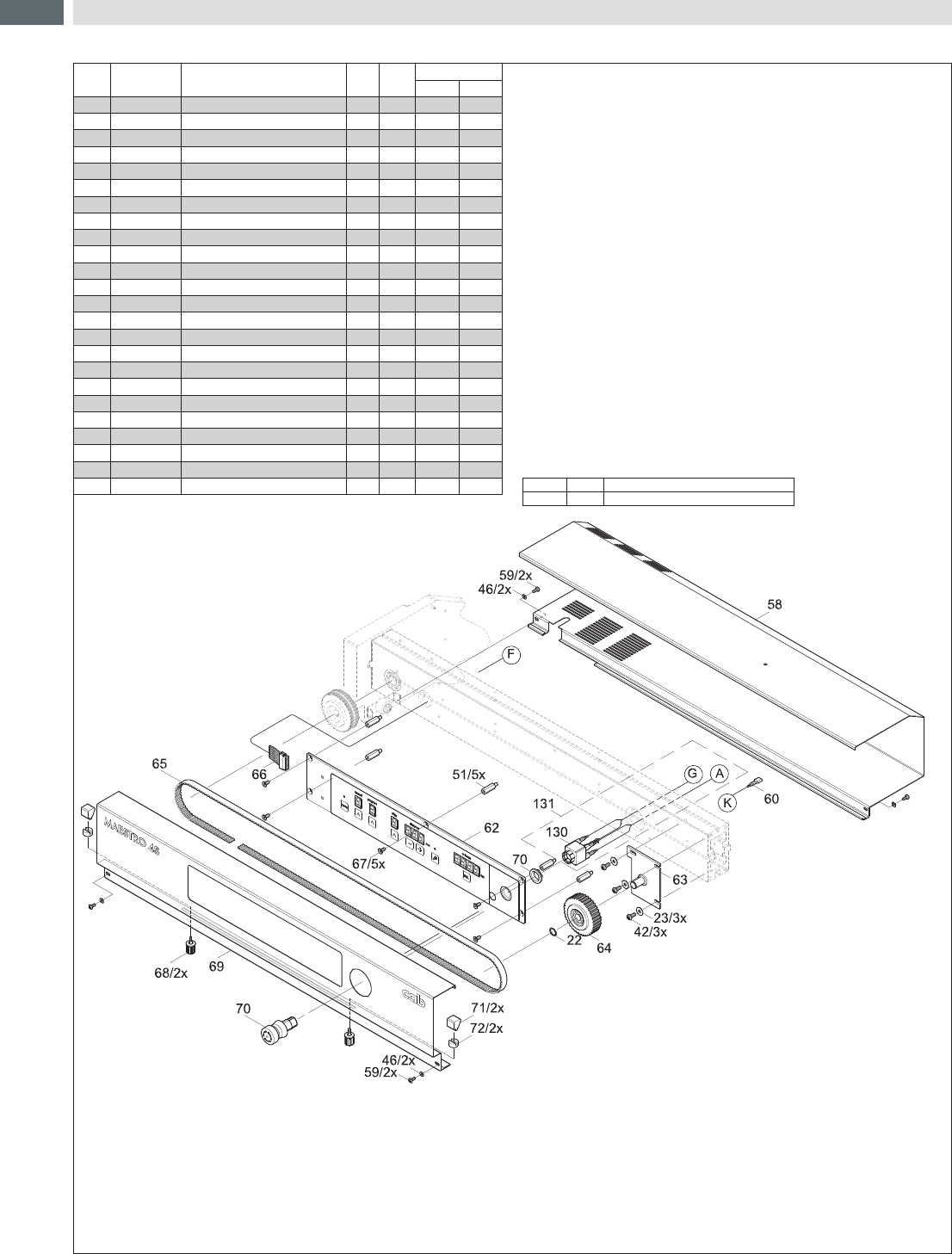

6 Spare Parts Drawings
6.2 Main Motor
22
No Part No. Description PU Note Serial No.
from to
22 5903527.001 Snap Ring DIN471-10x1 10
23 5903005.001 Washer DIN9021-4.3 10
42 5902483.001 Screw DIN6912-M4x10 10
46 5903004.001 Washer DIN125-A3.2 10
58.1 8936822.001 Cover 1
a
58.2 8936862.001 Cover 1
b
59 5902026.001 Screw DIN7985-M3x6 10
60 8930981.001 Cable Grounding 1
61 8936871.001 Bolt 1
62 8936870.001 Control Panel 1
63 8930868.001 Tightener 1
64 8930854.001 Tensioning Wheel 1
65.1 8930961.001 Belt 1
a
65.2 8931181.001 Belt 2
b
66 8936804.001 Cable 1
67 5902304.001 Screw DIN7991-M4x6 10
68 8936834.001 Knurled Screw 1
69.1 8936821.001 Cover 1
a
69.2 8936867.001 Cover 1
b
70 5917167.001 Emergency Switch Push Button 1
71 8936837.001 Stopper 1
72 8936891.001 Washer 1
130 5917168.001 Switch Unit 1
131 8936805.001 Emergency Switch 1
Note a 450
b 600

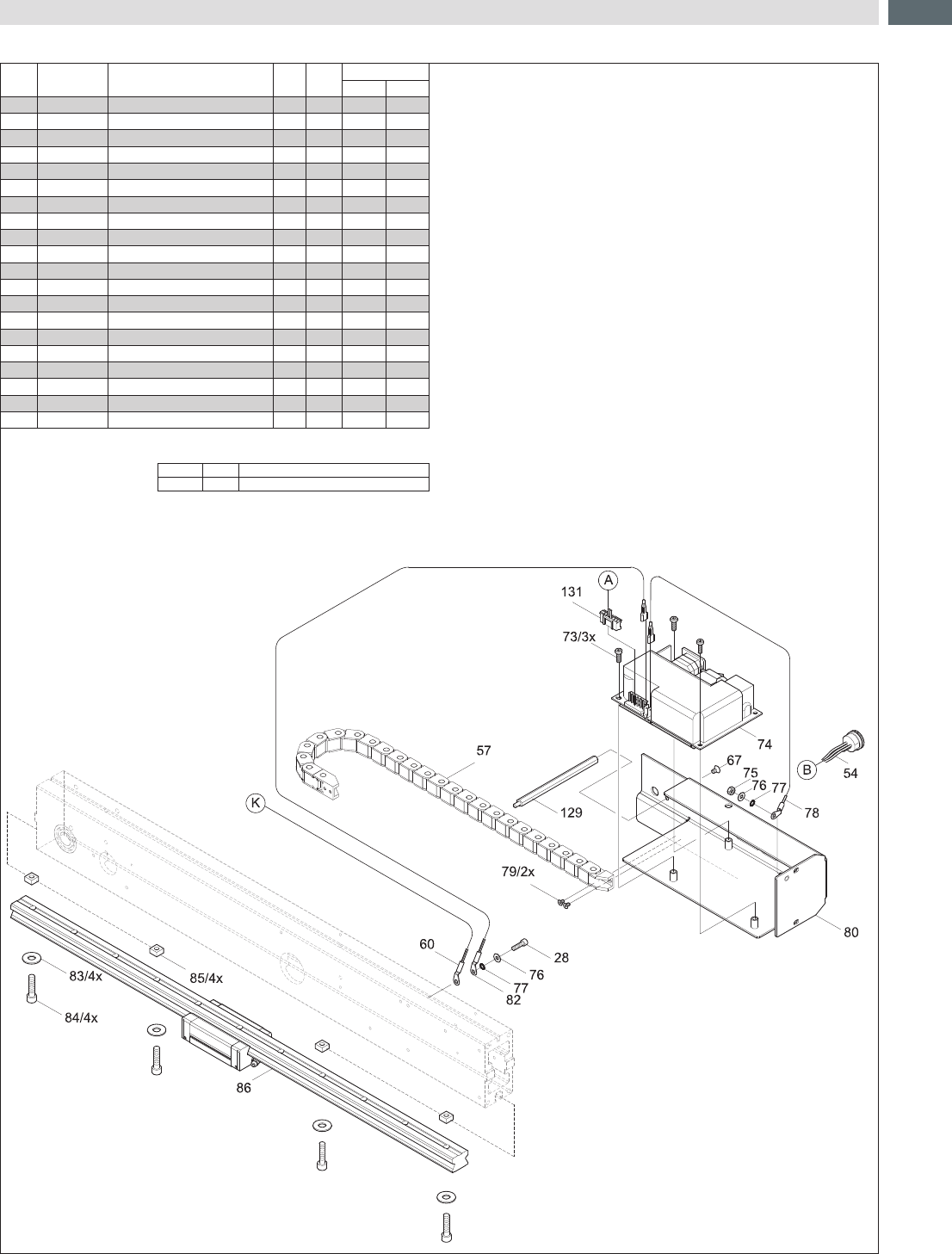

6 Spare Parts Drawings
6.3 Upper Beam, Control Panel
23
No Part No. Description PU Note Serial No.
from to
28 5902241.001 Screw DIN7984-M4x10 10
54 8936896.001 Bushing 1
57.1 8936846.001 Energy Track 1
a
57.2 8936847.001 Energy Track 1
b
60 8930981.001 Cable Grounding 1
73 5902358.001 Screw DIN7984-M4x6 10
74 5551126.001 Power Supply 1
75 5902510.001 Nut DIN934-M4 10
76 5903033.001 Washer DIN125-A4.3 10
77 5903011.001 Toothed Washer DIN6797-A4.3 10
78 5534176.001 Cable Grounding 1
79 5902047.001 Screw DIN7991-M3x5 10
80 8936850.001 Bracket Power Supply 1
82 8936844.001 Ground Cable 1
83 5903028.001 Washer DIN433-6.4 10
84 5902178.001 Screw DIN912-M6x20 10
85 5902525.001 Nut DIN557-M6 10
86.1 5905183.001 Guide L=640 1
a
86.2 5905347.001 Guide L=780 1
b
131 8936805.001 Emergency Switch 1
Note a 450
b 600
6 Spare Parts Drawings
6.4 Power Supply
