NPM-W2S 2018.0416 - 125 - ( 単位 : mm) ■ 交换台车连接时（含堆叠杆状 供料器） ※ 为了取出和设置供料器 ，需要以下空间。 ・ 从尾端顺序取出或设置的情况， 如上图所示，需要 400 mm 的空间。 ・ 若要从两侧都邻接供料器的位置 取出中间的供料器，需要供料器全长的 距离，因此需要最多 1 600mm 的空间。 400 400 865 4224 851
NPM-W2S 2018.0416

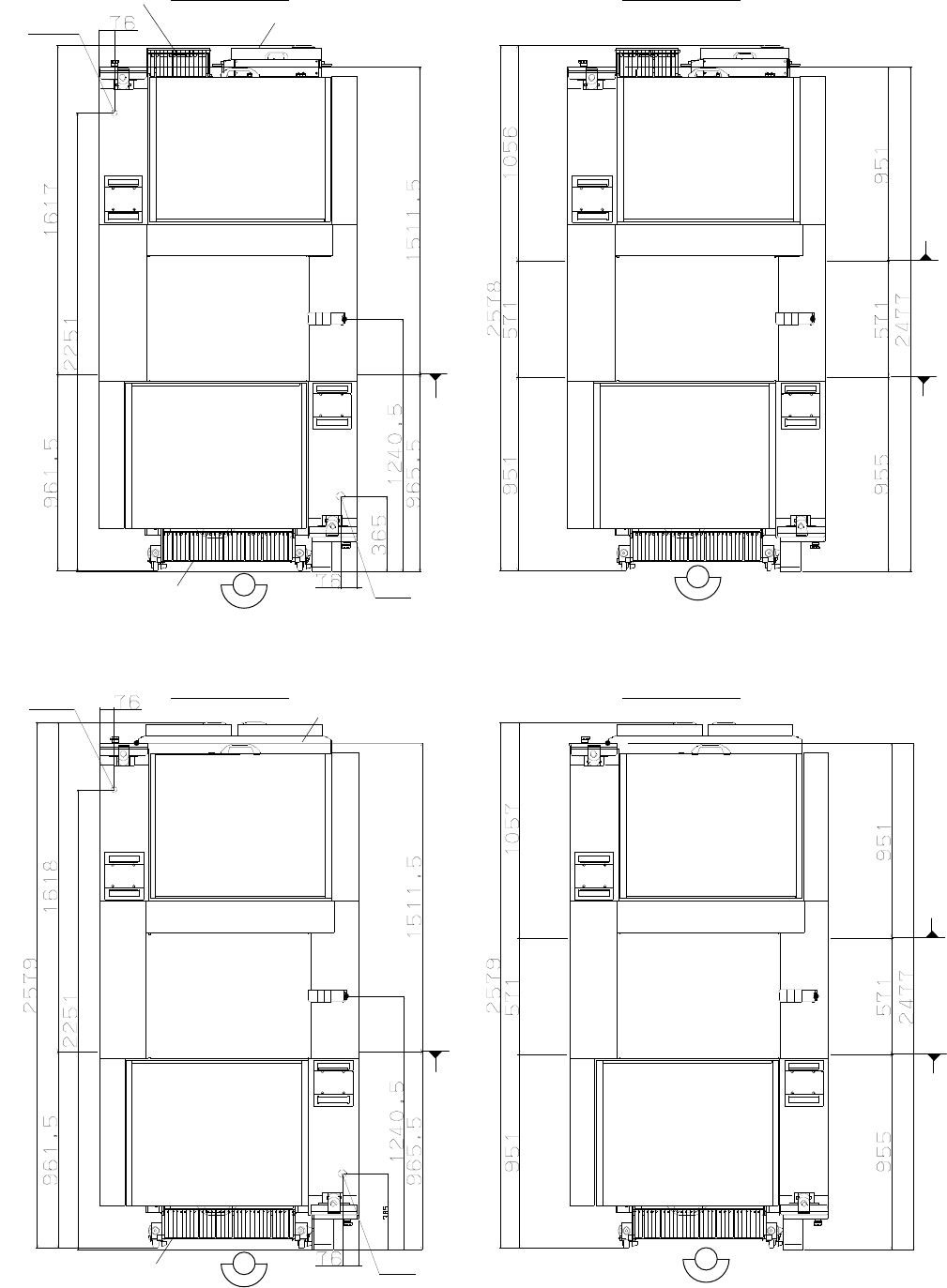

- 124 -
(单位: mm)
■ 单式托盘供料器连接时
■ 双式托盘供料器连接时
单式托盘供料器
13 站供料器座
交换台车
前 侧
单轨传送带规格 双轨传送带规格
前 侧
板传送基准
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
)
Air
电源
双式托盘供料器
交换台车
前 侧
单轨传送带规格 双轨传送带规格
前 侧
板传送基准
基板传送基准
(前侧轨道)
基板传送基准
(后侧轨道)
Air
电源
NPM-W2S 2018.0416
- 125 -
(
単位
: mm)

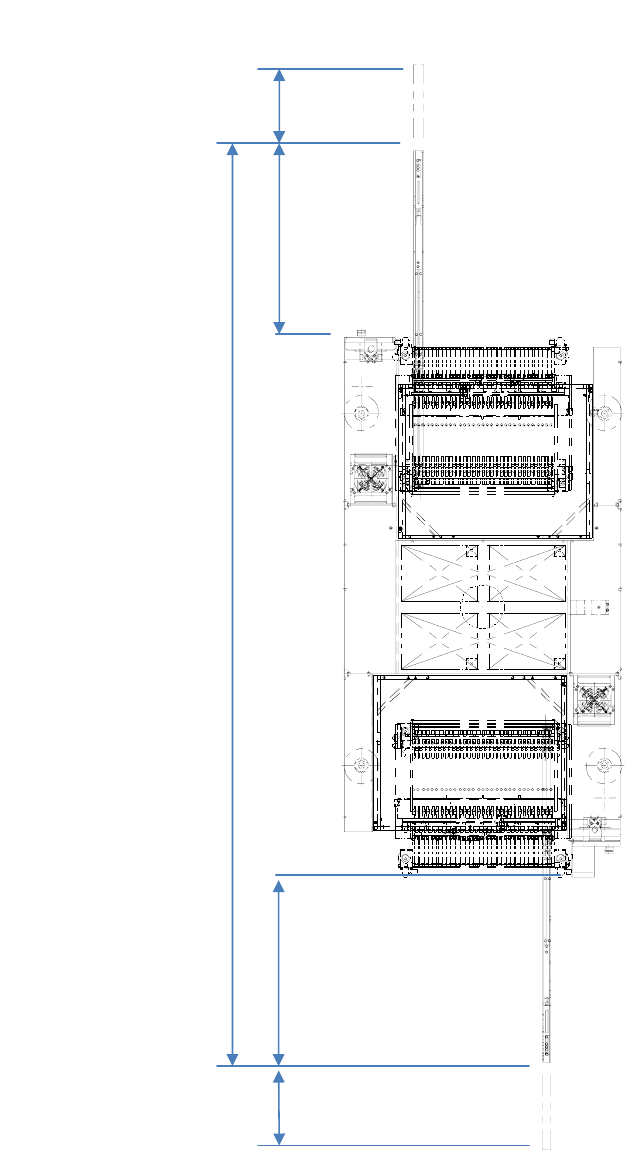

■ 交换台车连接时（含堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
400
400
865
4224
851
NPM-W2S 2018.0416
- 126 -
(
単位
: mm)
■ 单式托盘供料器连接时（含堆叠杆状供料器）
※ 为了取出和设置供料器，需要以下空间。
・从尾端顺序取出或设置的情况，如上图所示，需要
400 mm
的空间。
・若要从两侧都邻接供料器的位置取出中间的供料器，需要供料器全长的距离，因此需要最多
1 600mm
的空间。
400
400
865
4224
851
