NPM-W2S 2018.0416 - 1 1 - 项 目 内 容 元件供给部 ・ 编带 4 mm Max. 120 站 ※ : 薄型单式编带供料器 8 mm Max. 120 站 ※ : 双式/薄型单式编带供料器 ( 小卷盘 ) Max. 60 站 ※ : 双式/薄型单式编带供料器 ( 大卷盘 ) Max. 60 站 ※ : 单式编带供料器 12/ 16 mm Max. 60 站 ※ 24/ 32 mm Max. 30 站 ※ 44/…
NPM-W2S 2018.0416
- 10 -
项 目 内 容
基板替换时间
单轨传送带
2.3 s (L 350 mm 以下)
4.4 s (L 350 mm 以上 ~ L 450 mm 以下)
5.2 s (L 450 mm 以上 ~ L 750 mm 以下)
※1
※1 在持有设备间延长传送带，并不进行基板反面的实装时，此时间为 4.4 s。
双轨传送带
・ 双轨模式: 0 s (当周期时间短于基板替换时间时，则不是 0 s)
・ 单轨模式
※1
:
2.3 s (L 350 mm 以下)
4.4 s (L 350 mm 以上 ~ L 450 mm 以下)
5.2 s (L 450 mm 以上 ~ L 750 mm 以下)
※2
※1 单轨模式生产时，需要单轨模式对应的基板支撑块(选购件)。
※2 在持有设备间延长传送带，并不进行基板反面的实装时，此时间为 4.4 s。
对象基板
单轨传送带
・ 基板尺寸 50 × 50 mm ~ 750 × 550 mm
・ 贴装可能范围 50 × 44 mm ~ 750 × 544 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 3.0 kg以下 (实装后的状态，包括载体重量。)
・ 流向 左→右、左←右 (选择规格)
・ 基准 前侧基准、后侧基准 (选择规格)
※ 与 NPM-D3/ D2/ D 连接时,请另行商洽。与 NPM-TT 或者 NPM 不可连接。
双轨传送带
・ 基板尺寸 双轨模式 : 50 × 50 mm ~ 750 × 260 mm
单轨模式
※1
: 50 × 50 mm ~ 750 × 510 mm
・ 贴装可能范围 双轨模式 : 50 × 44 mm ~ 750 × 254 mm
单轨模式
※1
: 50 × 44 mm ~ 750 × 504 mm
・ 基板厚度 0.3 mm ~ 8.0 mm
・ 基板重量 3.0 kg以下 (实装后的状态，包括载体重量。)
・ 流向 左→右、左←右 (选择规格)

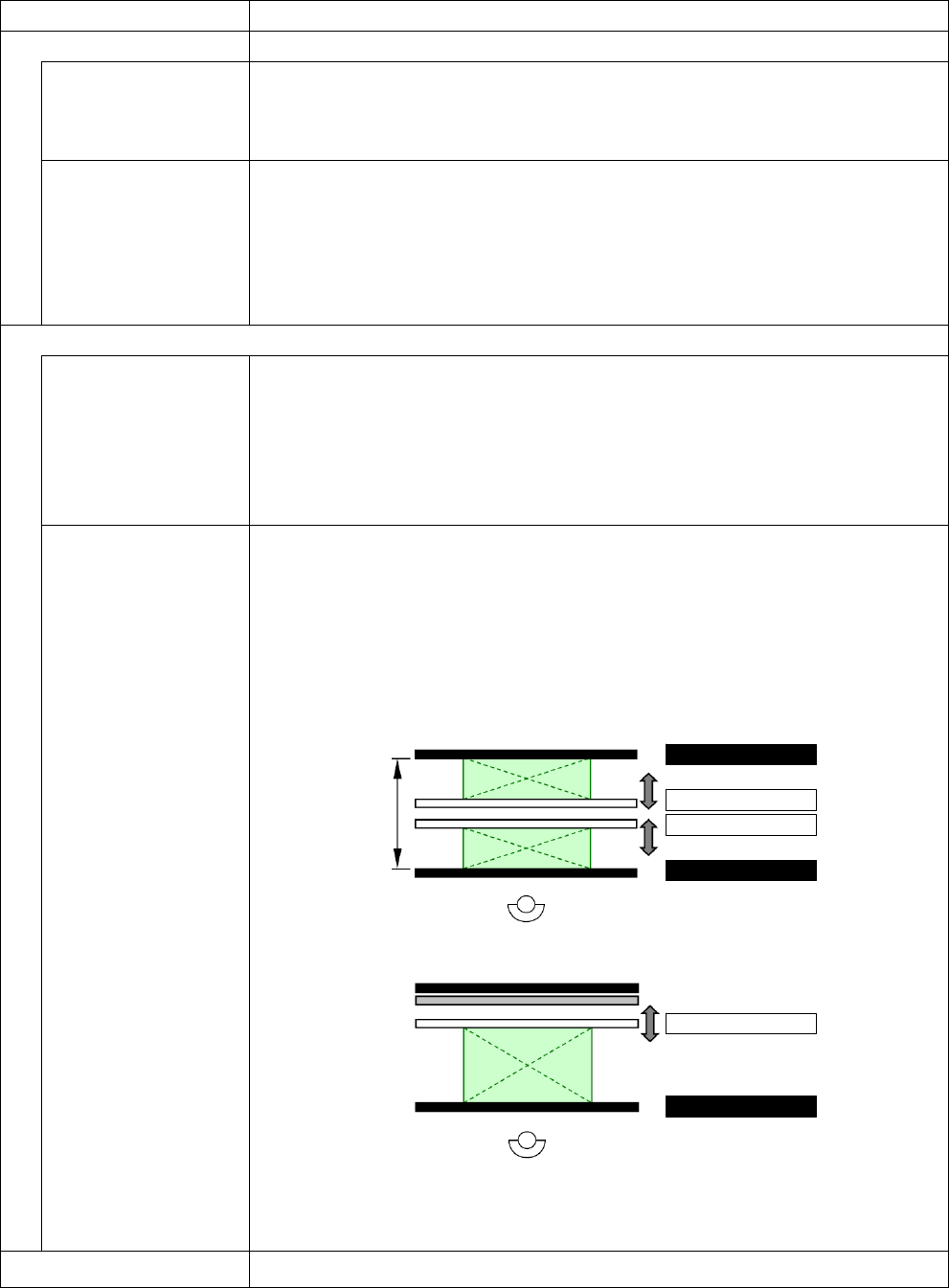

・基准
[双轨模式]
前侧
571 mm
基准轨道
可动轨道
可动轨道
基准轨道
[单轨模式
※1
]
前侧
可动轨道
基准轨道
※1 单轨模式生产时，需要单轨模式对应的基板支撑块(选购件)。
※ 后基准是反转设备进行对应。(只限单轨模式生产)
※ 与 NPM-D3/ D2/ D 连接时,请另行商洽。与 NPM-TT 或者 NPM 不可连接。
基板传送高度
900 mm ~ 920 mm
NPM-W2S 2018.0416
- 11 -
项 目 内 容
元件供给部
・ 编带
4 mm Max. 120 站
※
: 薄型单式编带供料器
8 mm Max. 120 站
※
: 双式/薄型单式编带供料器 (小卷盘)
Max. 60 站
※
: 双式/薄型单式编带供料器 (大卷盘)
Max. 60 站
※
: 单式编带供料器
12/ 16 mm Max. 60 站
※
24/ 32 mm Max. 30 站
※
44/ 56 mm Max. 20 站
※
72 mm Max. 14 站
※
: 只限 3 吸嘴贴装头
88 mm Max. 12 站
※
: 只限 3 吸嘴贴装头
104 mm Max. 10 站
※
: 只限 3 吸嘴贴装头
・ 单式杆状供料器
※1
Max. 15 站
※
: 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 3 站杆状编带供料器
※1
Max. 7 站
※
: 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 堆叠杆状供料器(S)
※, ※2, ※3, ※4
13 站固定台车 + 30 站交换台车 Max. 10 站 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
30 站交换台车 + 30 站交换台车 Max. 8 站 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 堆叠杆状供料器(L)
※, ※2, ※3, ※4
13 站固定台车 + 30 站交换台车 Max. 7 站 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
30 站交换台车 + 30 站交换台车 Max. 8 站 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 单式托盘 Max. 20 个 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 双式托盘 Max. 40 个 : 只限 8 吸嘴贴装头,3 吸嘴贴装头
・ 自动供料器
Max. 120 站
※
: 使用自动供料器的附件时
※ 前后侧都是交换台车时的情况。
※1 后侧的交換台车上不能搭载。
※2 固定台车可将堆叠杆状供料器安装在 19～30 槽（位置指定）
交换台车可将堆叠杆状供料器安装在
15～30 槽（位置指定）
※
3 当 S/L 混载时，应在上述※2 中记载的位置范围内设置可能的站数量。
※
4 当搭载堆叠杆状供料器时，需要「供料器用空气供给单元」。
NPM-W2S 2018.0416
- 12 -
4. 机器构成
■ 贴装规格
・ 交换台车规格 (在后侧不可安装托盘供料器)
・ 托盘供料器规格 (在后侧不可安装交换台车)
■ 数据编制
所有数据编制是在数据编制系统 NPM-DGS 进行。(NPM-DGS 是其他产品)
NPM-DGS 用的硬件，请客户准备。
Remarks
在特殊规格时，有时会出现不适合 CE 标记规格的情况。
交换台车设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车。
型号 NM-EJM5E
贴装头: 前侧
・
轻量 16 吸嘴贴装头
・
12
吸嘴贴装头
・
轻量 8 吸嘴贴装头
・
3
吸嘴贴装头
V2
供给部
:
后侧
・
交换台车
・
安全盖
(
交换台车规格
)
供给部
:
前侧
・
交换台车
:
多功能识别照相机
:
吸嘴交换器
贴装头: 前侧
・
轻量 16 吸嘴贴装头
・12 吸嘴贴装头
・
轻量 8 吸嘴贴装头
・
3
吸嘴贴装头
V2
供给部
:
后侧
・
单式托盘供料器
+ 13
站供料器座
供给部
:
前侧
・
交换台车
供给部
:
后侧
・
双式托盘供料器
供给部
:
前侧
・
交换台车
单式托盘供料器规格
双式托盘供料器规格
:
多功能识别照相机
:
吸嘴交换器
