NPM-W2S 2018.0416
- 85 -
B-10
希望自动准备支撑销。
On-site
机器整体
支撑销自动更换

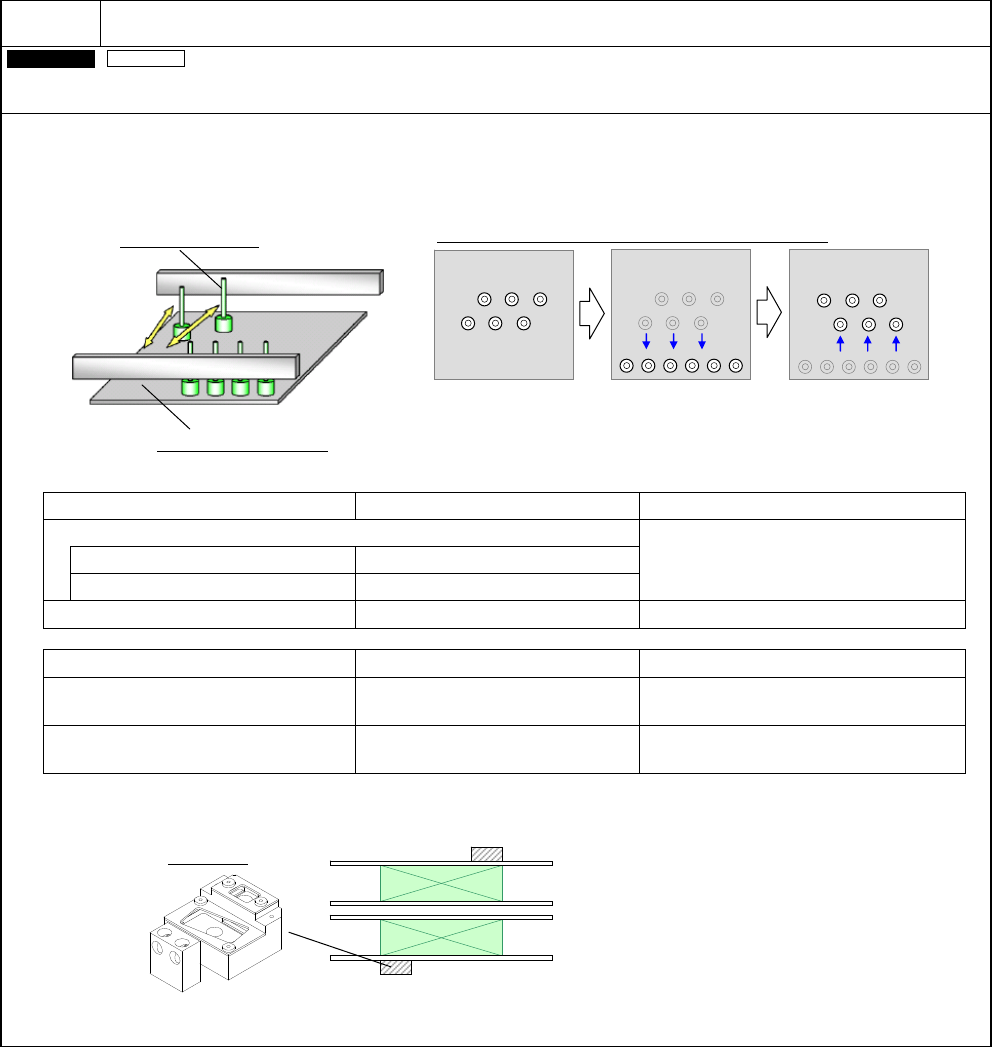

在贴装头自动配置支撑销的功能。
1 片基板最多可以自动配置 40 个支撑销。(不可使用标准规格的支撑销。)
点胶头/检查头＋贴装头(或者无工作头＋贴装头)规格时，在一侧的贴装头对应前侧轨道和后侧轨道的销配置。
支撑销配置数据在 NPM-DGS 编制而成。可以在 PC 画面确认销的配置位置。
附属品 内 容 备 注
基板支撑块(自动更换用): 根据传送带规格，请选择任一项。
与 NPM-W2/W 可通用
单轨传送带用 1套 (4 块)
双轨传送带用 1套 (前/后各 2 块)
专用更换器 1 套 (前/后各 1 个) 与 NPM-W2/W/D3/D2/D/TT2/TT 可通用
选 项 内 容 备 注
支撑销(自动更换用)
与 NPM-W2/W/D3/D2/D/TT2/TT, AM100 可
通用
支撑销配置用吸嘴
100
吸嘴: 16/ 12/ 8 吸嘴贴装头用
1100
吸嘴: 3 吸嘴贴装头用
与 NPM-W2/W/D3/D2/D/TT2/TT 可通用
支撑销配置用吸嘴，收纳于专用的吸嘴更换器。
专用吸嘴更换器可以收纳#100 吸嘴和#1100 吸嘴各 1 个。
进行支撑销的自动更换时的有关限制条件，请参考下一页。
支撑销(自动更换用)
基板支撑块(自动更换用)
专用更换器
机种 A
机种 B
标准位置
※2
(基准轨道侧)
支撑销的再配置时间: 100 s/ 10 个
※1
(机种 A → 机种 B)
※1 350 × 260 mm 基板时(不包括传送轨道的宽度变更时间。)
※2 根据条件不同，从机种 A 直接切换到机种 B 的支撑销配置。
NPM-W2S 2018.0416
- 86 -
B-10
希望自动准备支撑销。
Customer
支撑销
(
自动更换用
)
1 片基板最多可以配置 40 个。(基板尺寸 L= 350 mm 以下时: 最多 20 个)
(双轨传送带规格时: 前侧轨道＋后侧轨道最多 80 个)
Customer

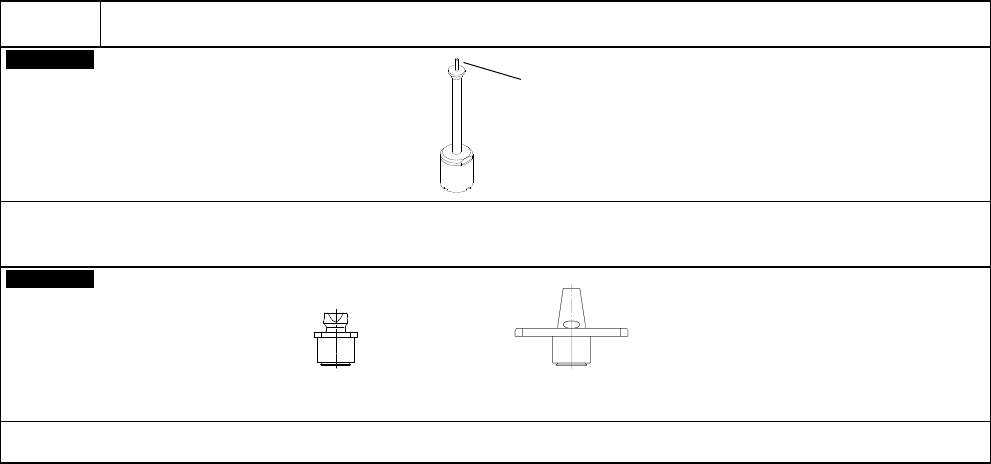

支撑销配置用吸嘴
请根据贴装头构成进行选择。(各贴装头使用 1 个。)
尖端直径: 1.5 mm
100 吸嘴
(16/ 12/ 8
吸嘴贴装头用)
1100
吸嘴
(3
吸嘴贴装头用)
