NPM-W2S 2018.0416 - 2 - 贴装速度 Remarks 所谓最佳条件，是指按照本公司独自 的规格规定的贴装条件。 轻量 16 吸嘴头最佳条件时 0.094 s/chip : 贴装头: 1 贴装头 : 多功能识别照相机 贴装示意图 ( 轻量 16 吸嘴贴装头 ) 吸着 贴装 识别 吸着 贴装
NPM-W2S 2018.0416
- 1 -
1.
概要
将原来的 NPM 系列改为用简单的 1 个臂的状态来提供
从 NPM 系列的补充机到多连结的适用可进行多种应用
1) 与 NPM-W2 可直接连结
搬送适用双道、单道的
2) 可进行与生产形态相适合的实装头的选择
可从轻量 16 吸嘴头、12 吸嘴头、
轻量 8 吸嘴头、3 吸嘴头 V2
中选择
3) 能与 NPM 系列相互互換
贴装头、吸嘴、编带供料器、
交換台车是共用的
※详细内容请与营业的担任者协商。
4) 采用 3 吸嘴头 V2
适用的元件质量最大 30ｇ、
贴装负荷最大 100N
2.
特征
高生产率
对应机器连接(模块)
NPM-W2S
是连接
(
模块
)
构成，可连接多台机器，最多能够连接
15
台
※
进行使用。
NPM-W2S
共
4
台时的数据分配图
※ 连接台数超过
15
台时，请另行商洽。
※ 与
NPM-D3/ D2/ D
连接时
,
请另行商洽。与
NPM-TT
或者
NPM
不可连接。
贴装数据
自动分配
自动分配
自动分配
自动分配
贴装数据 贴装数据贴装数据贴装数据
生产中 準備中

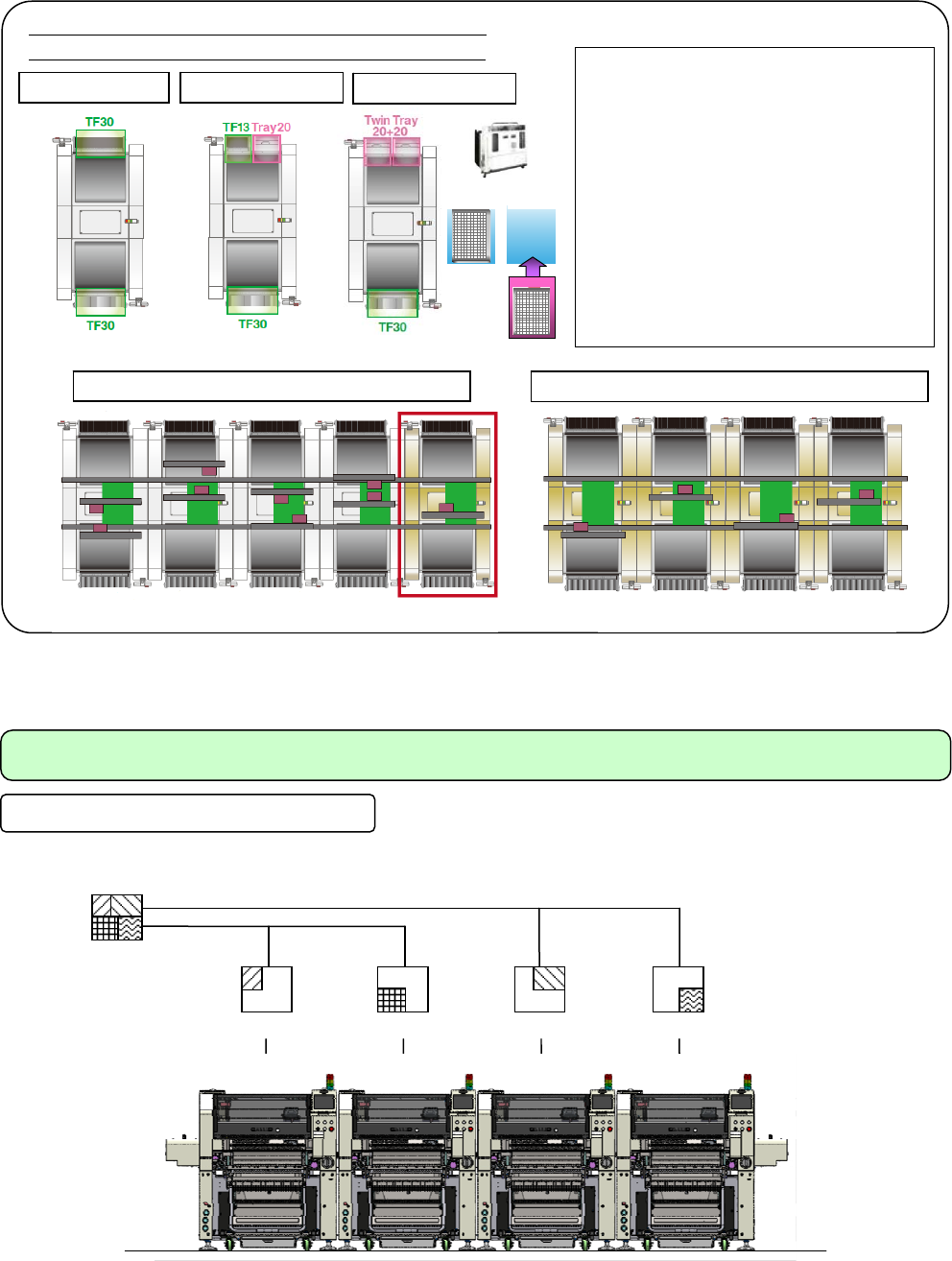

■应用例
2 (NPM-W2S
生产线
)
■应用例
1 (NPM
生产线的补充机
)
NPM-W2x4 台+NPM-W2Sx1 台的生产线 NPM-W2S x4 台的生产线
前后编带规格
单式托盘规格
双式托盘规格
NPM-W2S 2018.0416
- 2 -
贴装速度
Remarks
所谓最佳条件，是指按照本公司独自的规格规定的贴装条件。
轻量
16
吸嘴头最佳条件时
0.094 s/chip
:
贴装头:
1
贴装头
:
多功能识别照相机

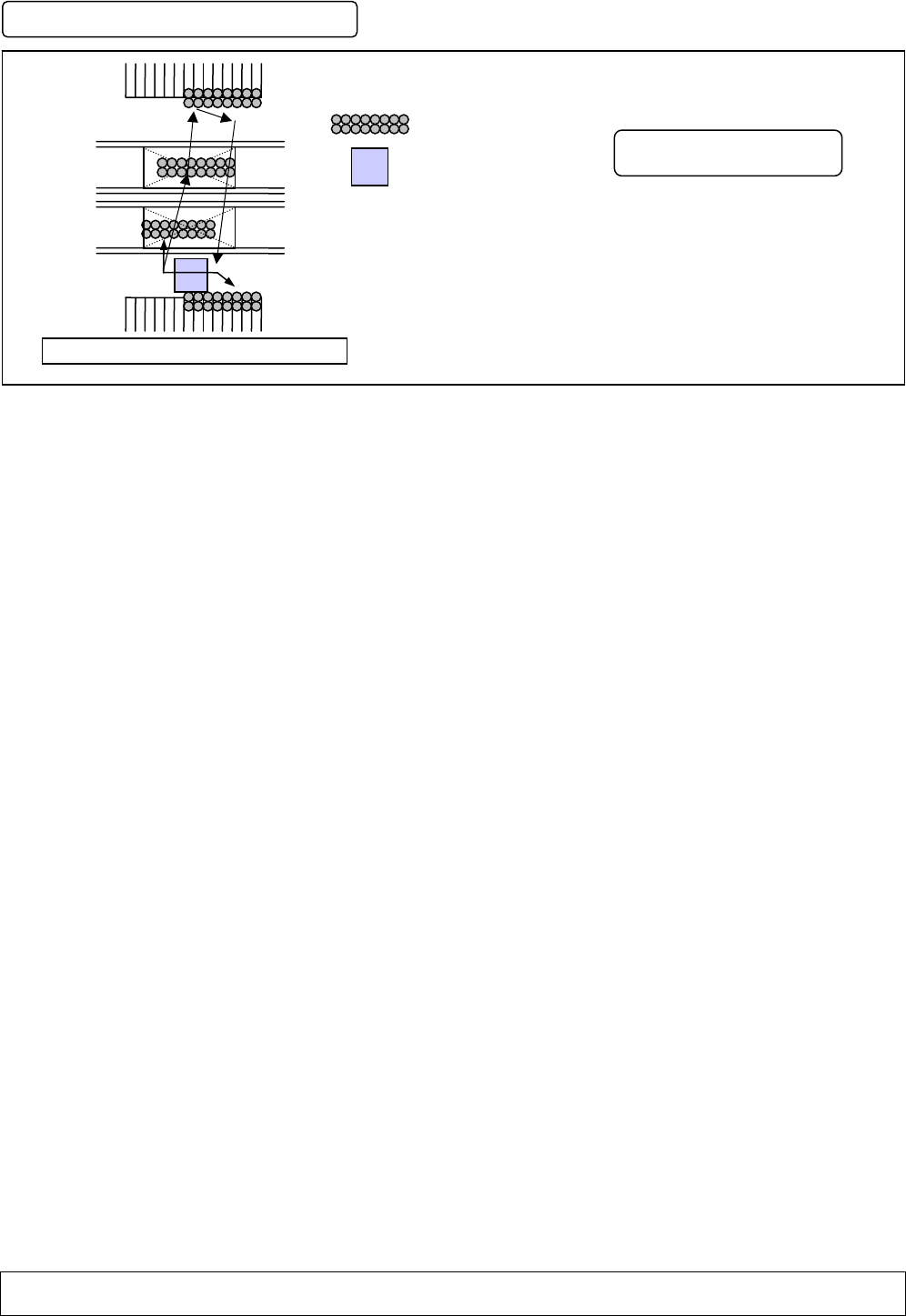

贴装示意图
(
轻量
16
吸嘴贴装头
)
吸着
贴装
识别
吸着
贴装
NPM-W2S 2018.0416
- 3 -
基板替换时间

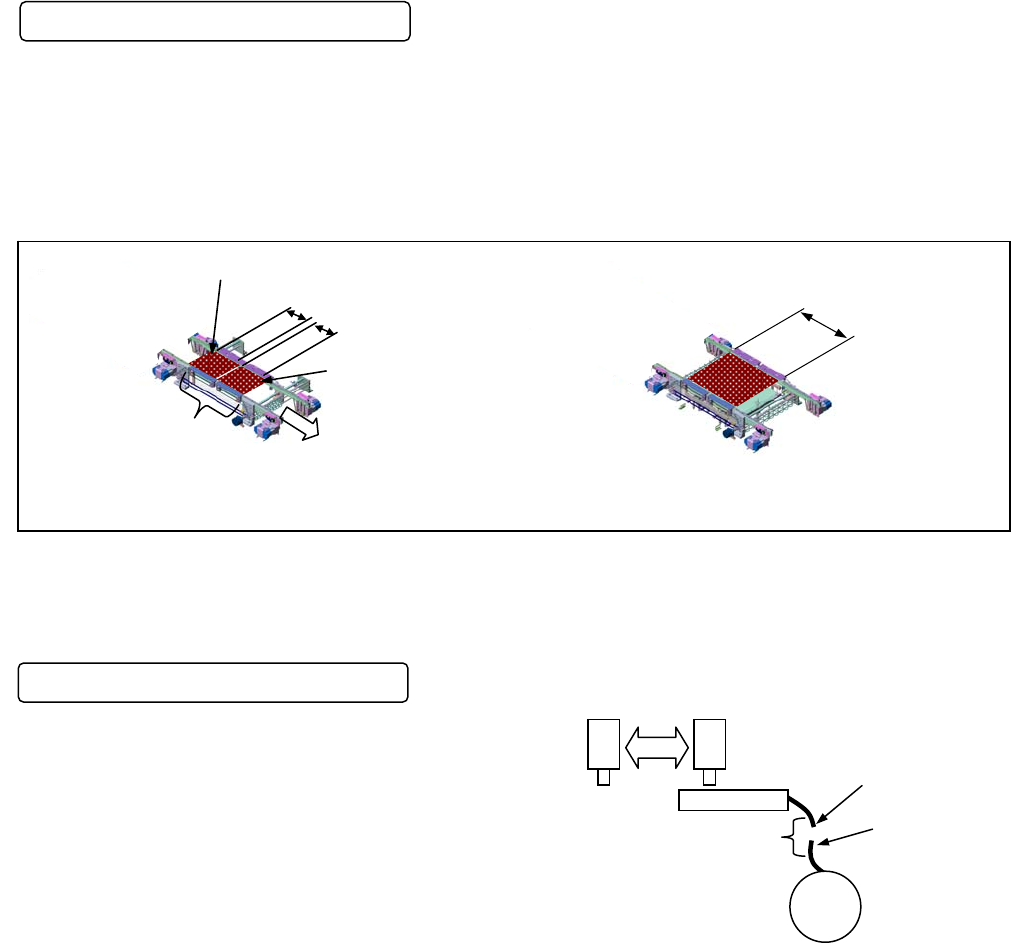

基板为 L 350 mm 以下时，可以夹钳 2 张基板。
NPM-W2S 为双轨传送带规格时，也可以夹钳 2 张基板。
※1
夹钳 2 张基板时，在下游侧基板贴装结束后，再继续贴装上游侧基板。
L 350 mm 以下的情况时，替换基板需要 2.3 s
※2
。
(在背面无贴装，不使用支撑销时。其他以本公司的测定条件为准。)
※1 在双轨模式下进行交替实装时，不能夹钳 2 张基板。
※2 搬送时间随基板尺寸，使用/不使用支撑销等条件而异。详细请与本公司联络。
双轨传送带(选购件)的情况时，在一侧导轨进行元件贴装时，在另一侧的导轨可以替换基板，所以基板替换时间实
际上是 0 s。(当周期时间短于基板替换时间时，则不是 0 s。)
运转中的元件供给
NPM-W2S 采用编带拼接功能，在机器运转中也能够在不
停止贴装动作的状态下进行元件供给。
若预先将元件数量登记到贴装机的数据中，还能够预告元
件用完的情况。
拼接编带有手动拼接，及使用
ATSU
的自动拼接方法。
但是，使用自动供料器，可以免除拼接作业，实现元件的连续供给。
AV
器材、服务器等大型基板
350 mm ~ 750 mm
350 mm
以下
350 mm
以下
第
1
贴装位置
第
2
贴装位置
贴装基台
搬送方向
移动电话・电脑・车载等的
中小型基板
运转中
下一
卷盘
连接
(
拼接编带
)
编带终端
编带前端
编
带供
料
器
