NPM-W2S 2018.0416 - 21 - ■ 电子元件的吸着深度和吸嘴长 度的运用基准 由于贴装电子元件的吸着深度 ( 塑料编带上的电子元件到吸着面 的距离 ) ，所需要的吸嘴长度有 变。 吸着深度 B 尺寸 0 mm ~ 3 mm 未满 3 mm ~ 8 mm 未满 8 mm ~ 13 mm 未满 吸嘴长度 A 尺寸 22.5 mm 27.5 mm 32.5 mm ■ 能够吸着 的元件尺寸和吸嘴配置 3 吸嘴贴装头能够吸着的元…

100%1 / 139
NPM-W2S 2018.0416
- 20 -
■ 3 吸嘴贴装头用吸嘴(异形元件用)
※ 订购时请用型号。
吸嘴 No. 1115 / 1115N 2418 / 2418N 1424 / 1424N
型 号
KXFX04PJA00
N610117221AA (有 2D 代码)
KXFX05CMA00
N610117211AA (有 2D 代码)
KXFX056PA00
N610127619AA (有 2D 代码)
形 状
(单位: mm)
13
φ
15
1.4
2
13
φ
16
1
聚氨酯橡胶
3
垫φ
3.5
φ1
φ1.6
最大元件重量 2.0 g 6.5 g 4.8 g
最大元件高度 30 mm 30 mm 30 mm
备 注 吸嘴长度: 22.5 mm
附带聚氨酯橡胶
吸嘴长度: 22.5 mm
附带聚氨酯垫
吸嘴长度: 22.5 mm
吸嘴 No. 1427 / 1427N 2421 / 2421N
型 号
KXFX0570A00
N610127623AA (有 2D 代码)
KXFX05CTA00
N610117212AA (有 2D 代码)
形 状
(单位: mm)
φ
20
垫φ
3.5
6
15
φ
16
垫φ
3.5
4
4.5 4.5
最大元件重量 9.7 g 14.5 g
最大元件高度 30 mm 30 mm
备 注
附带聚氨酯垫
吸嘴长度: 22.5 mm
附带聚氨酯垫
吸嘴长度: 22.5 mm
NPM-W2S 2018.0416
- 21 -

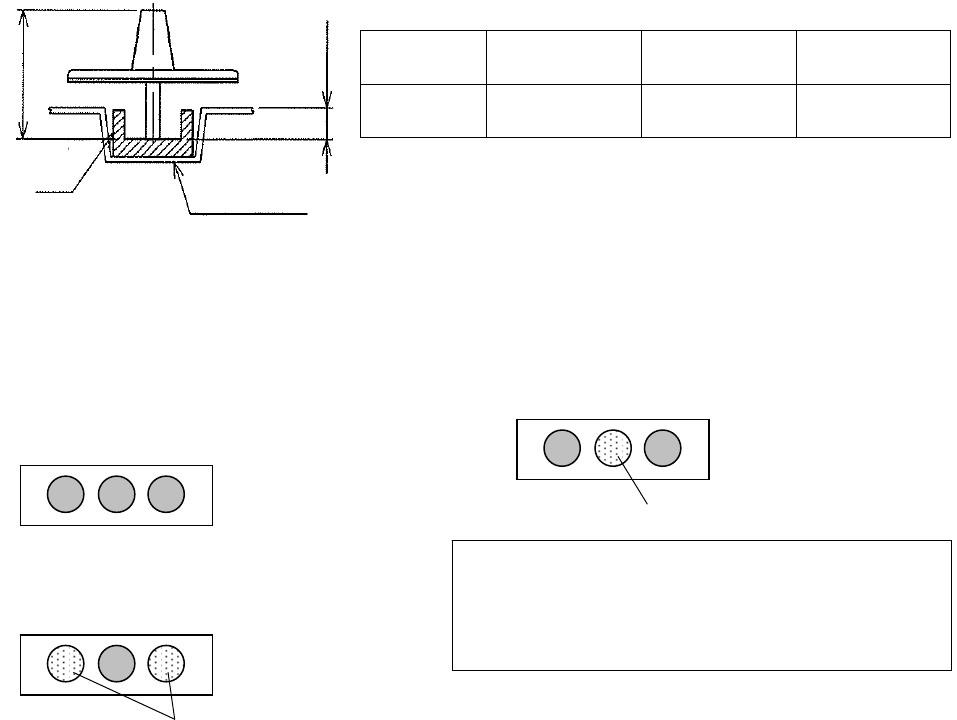

■ 电子元件的吸着深度和吸嘴长度的运用基准
由于贴装电子元件的吸着深度(塑料编带上的电子元件到吸着面的距离)，所需要的吸嘴长度有变。
吸着深度
B 尺寸
0 mm ~
3 mm 未满
3 mm ~
8 mm 未满
8 mm ~
13 mm 未满
吸嘴长度
A 尺寸
22.5 mm 27.5 mm 32.5 mm
■ 能够吸着的元件尺寸和吸嘴配置
3 吸嘴贴装头能够吸着的元件尺寸如下。(●: 能够吸着，○: 不能吸着)
・对角 41 mm(29 × 29 mm)
※1
以下
并且是 L 35 mm 以下的元件
・对角 47 mm(33 × 33 mm)
※1
以下
同时是 L 38 mm 以下并且 t≦14 mm 以下的元件
・对角 152.1 mm 以下，同时是 L 150 mm 以下
并且是 W 90 mm 以下的元件
塑料编带
元件
吸嘴长度
A
吸着深度
B
1 2 3
1 2 3
※1 ( )内的数值是 L=W 的情况时的一个例子。
吸着位置从元件中心偏移时，元件尺寸可能会有限制。
详细情况请咨询。
※2 请根据元件尺寸或形状，安装#1006 吸嘴(反射板)。
・对角 76 mm(54 × 54 mm)
※1
以下
并且是 L 65 mm 以下的元件
#1006
吸嘴
(
反射板
)
※
2
#1006
吸嘴
(
反射板
)
※
2
1 2 3
NPM-W2S 2018.0416
- 22 -
4.3 供给部的构成
■ 智能编带供料器
根据有无接头传感器(元件的追踪管理等为目的，拼接位置的检测传感器)，可将编带供料器分为2种类型，根据
编带宽有下表所示的种类。
进给间距根据生产数据可以自动设定。
供料器种类 类型
安装
间距
编带槽
最大深度
卷盘
直径
※1
最多安装
数量
进给间距 (1 间距 = 4 mm)
0.25 0.5
12345 6 7 8 9 1011121314
4 mm 薄型单式
※2
(无接头检测传感器)
塑料
10.5 mm
0.5 mm 小 120
○
1 mm
8 mm 薄型单式
※2
纸/塑料
3 mm
小
120
○
1 mm
○ ○
大 60
8 mm 双式
※3
21 mm
小
120
○
1 mm
○ ○
大 60
8 mm 双式(0402 用)
※3
小 120
○ ○
大 60
8 mm 单式
小
60
○
1 mm
○ ○
大
8 mm 单式(0402 用)
小
60 ○ ○
大
12/ 16 mm
12 mm
塑料
21 mm 15 mm
小
60
○ ○ ○ ○
大
16 mm
大 60
※4
24/ 32 mm 42 mm
26 mm
※5
大
30 ○ ○ ○ ○ ○ ○ ○ ○
44/ 56 mm 63 mm 20
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
72 mm 84 mm
15 mm
14 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
21 mm
88 mm
(有接头检测传感器)
105 mm
21 mm
12
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
104 mm
(有接头检测传感器)
126 mm 10
○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
※1 小卷盘: φ178 mm，大卷盘: φ178 mm ~φ382 mm
※2 安装薄型供料器时，每个供料器槽需要「薄型供料器用附件」。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※3 在 8 mm 双式编带供料器上能够设置 2 个小卷盘。在同一槽部的卷盘收纳部不可设置小卷盘和大卷盘。
※4 根据卷盘的宽度，最多安装数量有可能减少。
※5 超过元件压花深度 21 mm 时，需要进行交换台车(或者 13 站供料器座)的改造。(个别规格)
※6 作为 NPM-W2S 的对应，12/ 16 mm 供料器进行了标准变更。
关于标准变更之前的 12/ 16 mm 供料器，请如下记进行带压盖的更换。
※
客户持有的 32 mm 粘着供料器不能搭载到后侧的台车上。
■ 12/ 16 mm编带供料器 带压盖交换的请求器
在
NPM-W2S
里被使用时、
12/16mm
编带供料器的带压盖、明示以下的吸附位置的线的颜色应变为蓝色。
在客户您所持有的12/ 16 mm编带供料器里、针对以下的线的颜色显示为红色的机器进行免费带压盖的交换，
因此当订购NPM-W2S时，请一并通知我们。
 Remarks 
使用 8 mm 塑料编带时，可对应的编带槽最大深度为 3 mm。
使用供料器附带的「纸/编带共用区块」时，对应的编带槽深度会限制在 1.2 mm 以下。
使用 12 mm/ 16 mm 塑料编带时，可对应的编带槽最大深度为 15 mm。
使用的编带宽度较窄时，为了防止编带脱落，需要调整供料器槽的宽窄度。
这种情况下，对应的编带槽深度会限制在 13 mm 以下。详细请与本公司联络。
变更前：红
变更后：蓝
