NPM-W2S 2018.0416 - 91 - C-1 希望更换贴装头。 Customer 工作台 预备 轻量 16 吸嘴贴装头 ※ 预备 12 嘴贴装头 预备 轻量 8 吸嘴贴装头 预备 3 嘴贴装头 V2 预备贴装头附属贴装头盒 不附属吸嘴交换器、侧面照明等，请在选购件中选择。 是 NPM 系列专用。 (3 吸嘴贴装头 V2 是 NPM-W2/W, NPM-TT2/TT 专用 ) ※ 紧急情况时，也可以使 用旧型的 16 吸嘴贴装…
NPM-W2S 2018.0416
- 90 -
B-13
希望提高编带拼接的作业性。
Customer

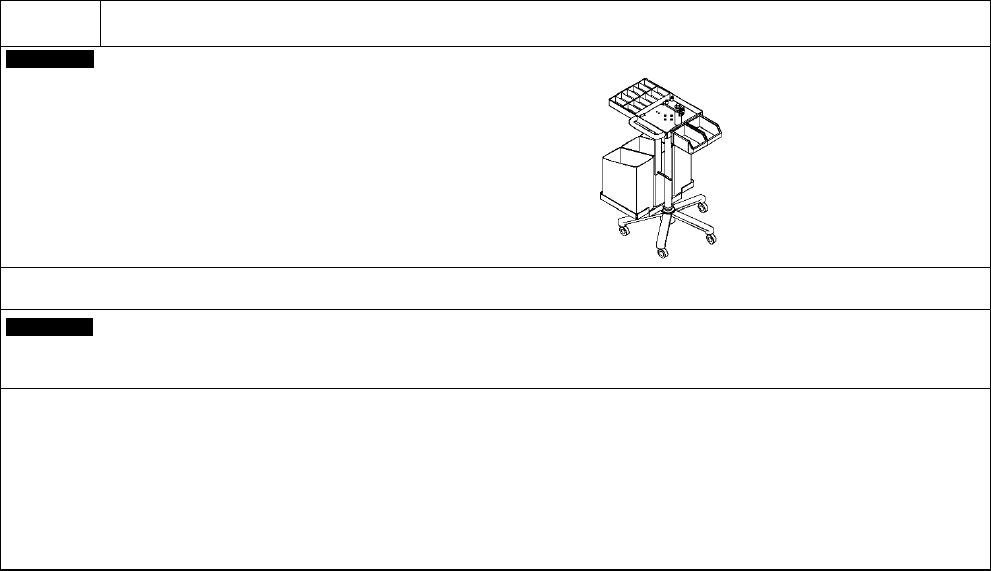

接料台车
是为了提高编带拼接作业性的台车。(智能编带供料器用)
Customer
元件供给导向
(
许可证
)
防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
避免发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
对每位操作员的路径进行优化后，作为供给巡回指示，在无线扫描器或者监视用电脑中显示。
托盘元件也可以优化供给顺序。
推荐与元件校对
(
许可证
)
无线扫描器
(PDA)
类型一起使用。
此选购件只可在一条生产线中使用。如希望同时在多条生产线中使用，请导入
PanaCIM-EE
的元件供给导向。
详细内容请参照「5.5 元件供给导向」。
NPM-W2S 2018.0416
- 91 -
C-1
希望更换贴装头。
Customer
工作台
预备

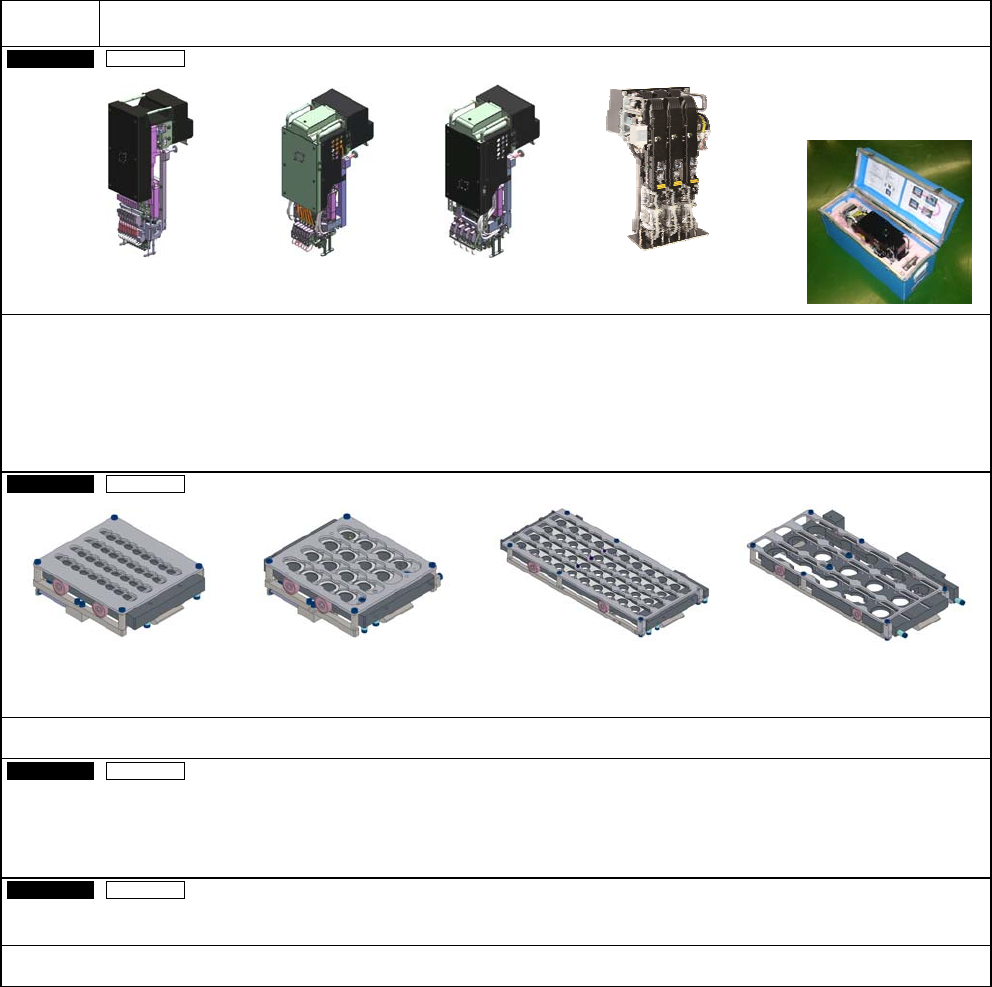

轻量 16 吸嘴贴装头
※
预备
12
嘴贴装头
预备
轻量 8 吸嘴贴装头
预备
3
嘴贴装头 V2
预备贴装头附属贴装头盒
不附属吸嘴交换器、侧面照明等，请在选购件中选择。
是 NPM 系列专用。(3 吸嘴贴装头 V2 是 NPM-W2/W, NPM-TT2/TT 专用)
※ 紧急情况时，也可以使用旧型的 16 吸嘴贴装头。(只对应 4 点固定式)
这时的贴装速度及贴装精度等，与 NPM-W 型号相同。(70,000 CPH, ±0.04 mm(Cpk≧1))
轻量 16 吸嘴贴装头不可以在 NPM-D3, NPM-W2S/W2 以外的设备上使用。
Customer
工作台
预备吸嘴更换器
(16/12
吸嘴贴装头用
)
预备吸嘴更换器
(8
吸嘴贴装头用
)
预备吸嘴更换器
吸嘴交换器扩大版
(8
吸嘴贴装头用
)
预备吸嘴更换器
(3
吸嘴贴装头用
)
是 NPM 系列专用。(3 吸嘴贴装头用是 NPM-W2S/ W2, NPM-TT2/ TT 专用)
On-site
工作台
预备多功能识别照相机
:
类型
1
预备多功能识别照相机
:
类型
2
预备多功能识别照相机
:
类型
3 (
附带侧面照明
)
On-site
工作台
预备侧面照明
BGA/ CSP 的焊锡球识别时，是必需照明。(多功能识别照相机专用)
贴装头盒
NPM-W2S 2018.0416
- 92 -
C-2
希望补正基板高度
(
弯曲
)
，提高贴装品质。
On-site
工作台

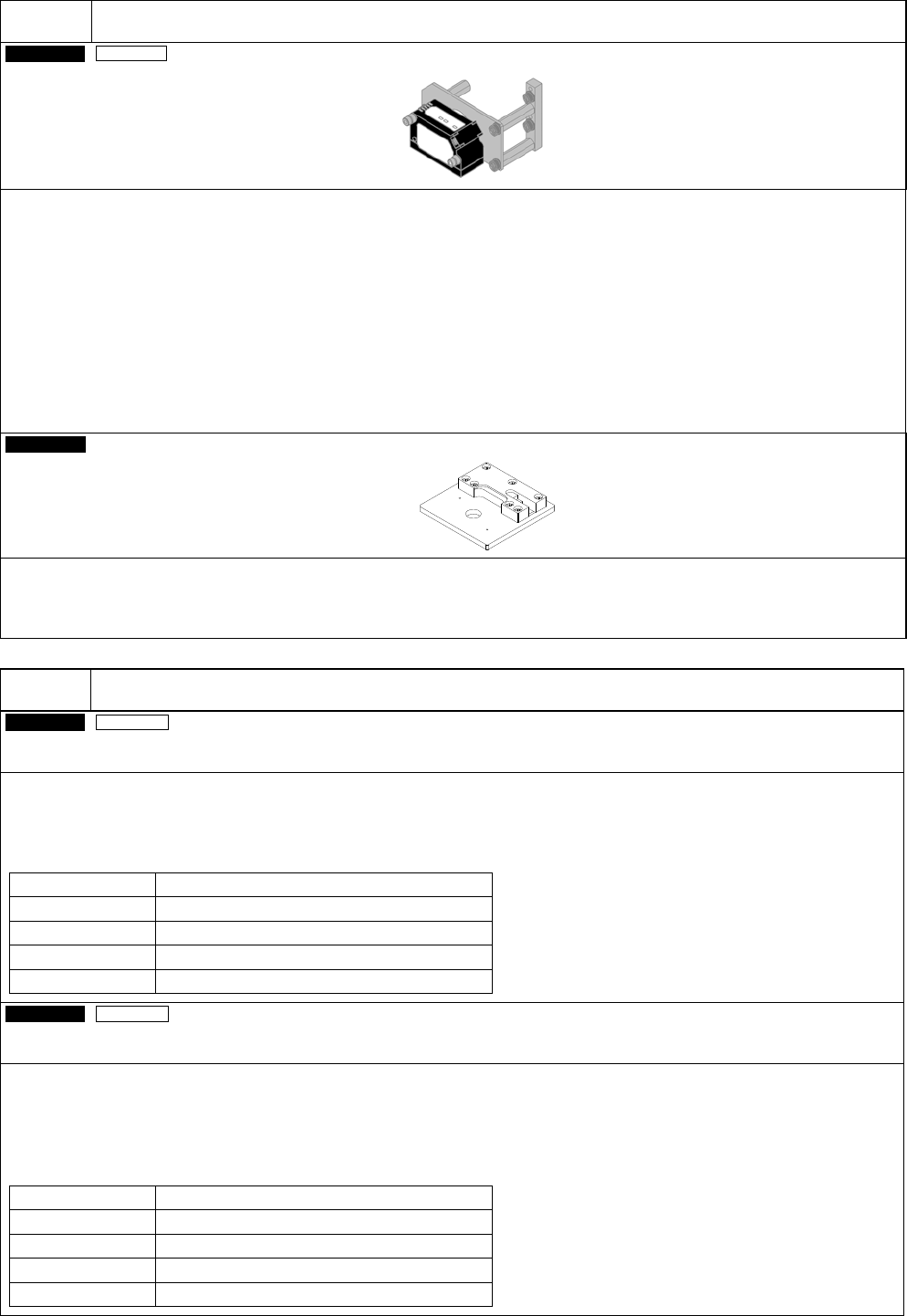

高度传感器
＜基板弯曲补正 (贴装头)＞
・ 测定基板全体的高度 (弯曲)，控制贴装高度。
测定时间: 3.0 s (在 750 × 510 mm 基板测定 9 点的最佳条件下)
・ 高度传感器，请选择安装在生产线前端的 NPM-W2S。
单轨传送带规格时只选择前侧，双轨传送带规格时请选择前侧和后侧。
「贴装头 + 贴装头」以外的工作头构成时，基板弯曲补正功能无效
。
・ 所测定的数据，传送到下游的 NPM-W2S。
※ 对于每夹紧基板时弯曲形状会发生变化的基板，请另行商洽。
详细请参照「4.7 识别单元构成」。
Customer
高度传感器的校正治具
进行高度传感器的直线性和偏移量校正。
第一次购买高度传感器时需要购买此治具。
与 NPM-W2/W, NPM-D3/D2/D/TT2/TT, AM100 可以通用。
C-3
提高轻量
16
吸嘴贴装头的性能
Factory
工作台
±0.025 mm
贴装对应
・ 提高贴装精度。(±0.025 mm (Cpk≧1): 下述贴装条件时)
・ 进行±0.025 mm 贴装专用的参数设定。
・ 也可同时选择｢03015 贴装对应｣，但 03015R 的贴装精度是±0.03 mm (Cpk≧1)。
＜贴装条件＞
对象贴装头 轻量 16 吸嘴贴装头
生产模式 高生产模式: OFF
对象元件 治具芯片(1005)
贴装角度 只限 0°, 90°, 180°, 270°
元件识别 贴装角度识别
Factory
工作台
03015
贴装对应
对应 03015 贴装。(±0.03 mm (Cpk≧1): 下述贴装条件时)
进行 03015 专用的参数设定。
03015 芯片贴装，需要「276CS (或者 276CSN) 吸嘴」以及 4 mm 薄型编带供料器 (4W1P)。
03015R 不是 2D 检查头的检查对象。
＜贴装条件＞
对象贴装头 轻量 16 吸嘴贴装头
生产模式 高生产模式: OFF
对象元件 03015R(Panasonic 制)
贴装角度 只限 0°, 90°, 180°, 270°
元件识别 贴装角度识别
