PTS-NAHEAD-10.pdf - 第124页
A A A A B B B B 2 1 3 11 30 10 12 13.2 13.1 13 7 12.1 30 31 19 20 21 22 22 23 23 24 25 26 27 20.1 20.2 35 36 7 32 5 5 5 4 6.1 7 29 29 9 8 15 16 18 17 6 28 28.1 +࣊ࢵࢻ H04 HEAD 1/ UH00879 1 2 4 P TS - N A H E A D - 1…
H04SF,H04S HEAD (Parts Presence Check Sensor Equipment)
H04SF,H04S ヘッド (パーツ有無確認センサ機能)
2UGKHE000137
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA93T05 1 COVER
カバー
1.1 PB06XG4 1 COVER, FRONT
カバー フロント
1.2 PS00831 2 SHEET
シート
Consumable Parts
2 T50032 1 HANDLE
取手
THA-192-1
2.1 PM0FTY1 2 SPACER
スペーサ
3 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010(3ｶ ｼﾛ)
4 PB76092 1 BKT, WIRING
ＢＫＴ 配線
5 PB72802 1 BKT
ＢＫＴ
6 K5169H 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
9 PM023B4 1 PLATE, GUIDE
プレート ガイド
10 H68339 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X004(3ｶ ｼﾛ)
11 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
12 PM023C3 1 BKT
ＢＫＴ
13 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
14 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
15 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
16 H76589 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｸﾛ)
17 W60587 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｸﾛ)
18 W61416 2 WASHER, FLAT
ワッシャ 平
4W-3（3ｶ ｸﾛ）
19 PM023D2 1 BKT, SENSOR
ＢＫＴ センサ
20 PB78832 1 BKT, WIRING
ＢＫＴ 配線
21 H76588 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｸﾛ)
22 W61309 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｸﾛ)
23 PB79642 2 RETAINER, WIRING
押え 配線
24 H76588 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｸﾛ)
25 W61309 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｸﾛ)
26 S4051R 1 SENSOR, FIBER
センサ ファイバ
E32-A03-1 1M
27 PB67322 1 COVER
カバー
28 PB78962 1 COVER
カバー
29 2MGTHA069900 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
30 PB78972 1 COVER
カバー
31 2MGTHA069900 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
32 PZ34001 1 TUBE
チューブ
33 PZ34011 1 TUBE
チューブ
34 A1038W 1 AMPLIFIER
アンプ
E3X-DA41-S 2M
35 PB0AST1 1 BKT
ＢＫＴ
35.1 K5598H 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
B-0320-S1
36 PB78843 1 RETAINER, WIRING
押え 配線
37 H68339 2 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X004(3ｶ ｼﾛ)
38 W1106A 2 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
39 PS02382 2 SHEET
シート
Consumable Parts
43 2MGKHE000300 1 BKT
ＢＫＴ
44 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
45 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
51 2MGTHE000500 1 SEAL, BAR CODE
シール バーコード
H04SF, GY0C1, Without Picker, unit serial number
52 2MGTHE000601 1 SEAL, BAR CODE
シール バーコード
H04SF, GY0D1, With Picker, unit serial number
61 PX09871 1 SEAL, BAR CODE
シール バーコード
H04S, HY0C1, Without Picker, unit serial number
62 PX09881 1 SEAL, BAR CODE
シール バーコード
H04SF,HY0D1, With Picker, unit serial number
123
PTS- NAHEAD- 10
AA
AA
BB
BB
2
1
3
11
30
10
12
13.2
13.1
13
7
12.1
30
31
19
20
21
22
22
23
23
24
25
26
27
20.1
20.2
35
36
7
32
5
5
5
4
6.1
7
29
29
9
8
15
16
18
17
6
28
28.1
+࣊ࢵࢻ

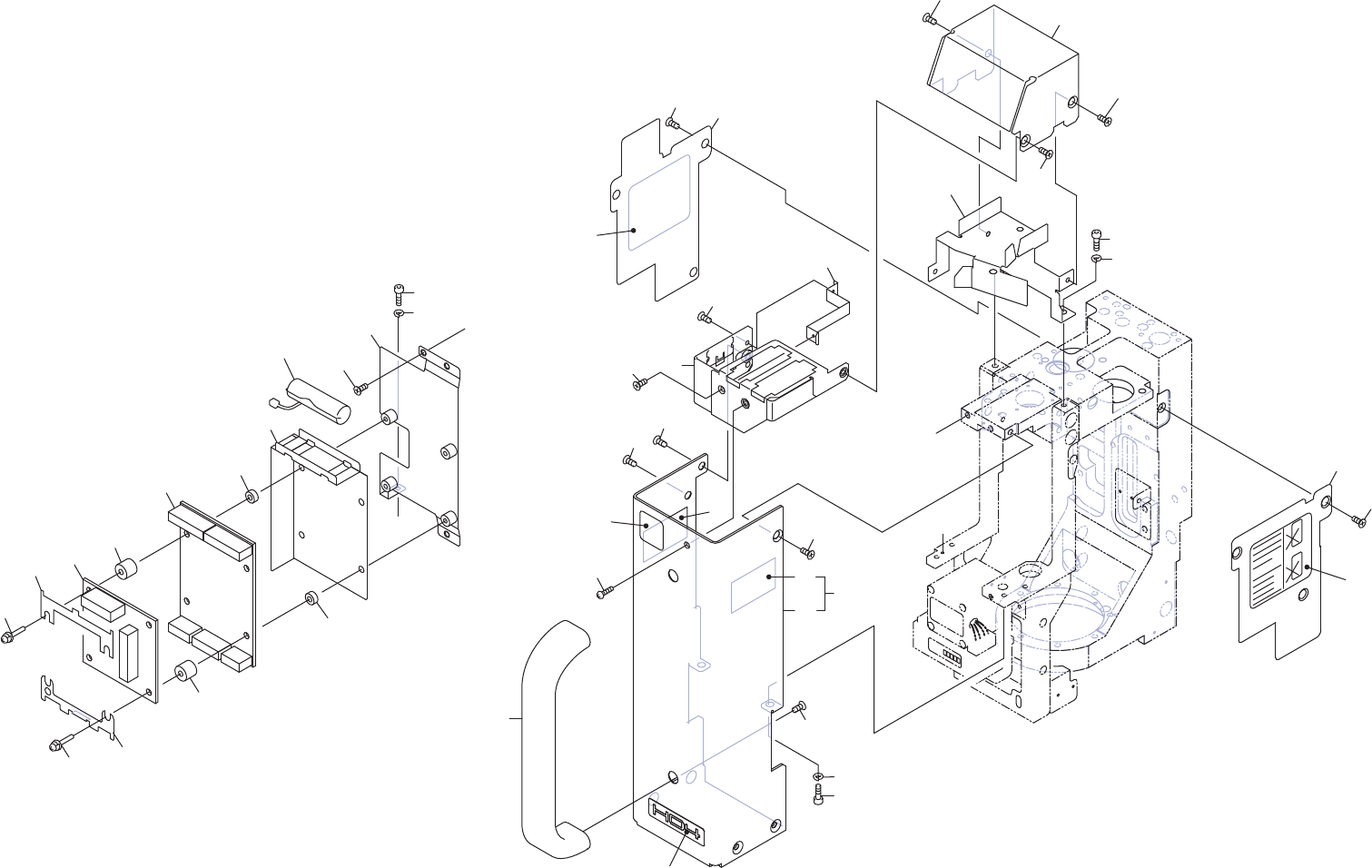

H04 HEAD 1/
UH00879
124
PTS- NAHEAD- 10
H04 HEAD 1/
H04 ヘッド 1/
UH00879
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB25002 1 BKT, COVER
ＢＫＴ カバー
2 H5425Z 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X004(3ｶ ｼﾛ)
3 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4 PB25026 1 COVER, UPPER
カバー 上
5 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
6 AA54E05 1 COVER
カバー
6.1 PB06XF2 1 COVER, FRONT
カバー フロント
7 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
8 H54250 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X005(3ｶ ｼﾛ)
9 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
10 PJ02874 1 HANDLE
ハンドル
11 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
12 PB30173 1 BKT, WIRING
ＢＫＴ 配線
12.1 K5178L 1 SCREW, C/R PAN
小ネジ 十穴鍋
M03X005(ﾆｯｹﾙﾒｯｷ)
13 PB09784 1 BKT
ＢＫＴ
13.1 K5169M 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X005(ｽﾃﾝﾚｽ)
13.2 K5169H 1 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
15 PB23286 1 COVER, SIDE
カバー サイド
16 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
17 PB23278 1 COVER, SIDE
カバー サイド
18 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
19 PB24985 1 BKT
ＢＫＴ
20 K5169H 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
20.1 H5425K 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3ｶ ｼﾛ)
20.2 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
21 PB24973 1 BKT
ＢＫＴ
22 S3243S 4 SPACER
スペーサ
CB-303E
23 S3243T 4 SPACER
スペーサ
CB-307E
24 PB27443 1 RETAINER, WIRING
押え 配線
25 K5182K 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X020 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
26 2MGKHE003500 1 RETAINER, WIRING
押え 配線
27 K5182K 2 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X020 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
28 H1021H 1 BATTERY
バッテリ
ER6VLY Consumable Parts
28.1 AJ270** 1 BATTERY
バツテリ
complete unit
29 PS00831 2 SHEET
シート
Consumable Parts
30 PX05132 2 NAMEPLATE, CAUTION
銘板 注意
31 PX03302 1 NAMEPLATE, CAUTION
銘板 注意
32 2MGKHE001102 1 NAMEPLATE
銘板
35 XK04868 1 BOARD, PRINTED CIRCUIT
基板 プリント
36 2AGKHE000102 1 BOARD, PRINTED CIRCUIT
基板 プリント
125
PTS- NAHEAD- 10
