H24S HEAD (AUTO BACKUP PIN EQUIPMENT) H24S ヘ ッド (自動 バック アップ ピン 機能) 2UGTHA000161 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H1122 D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140 -5M0U 2 PJ0…
※ＨＥ１Ｃ２ １２３４５６※
1
2
3
4
5
6
7
8
8
10
10
11
9
12
13
14
16
18
15
17
19
20
24
26
25
28
27
29
33
34
35
30
31
32
30.1
2UGTHA000161

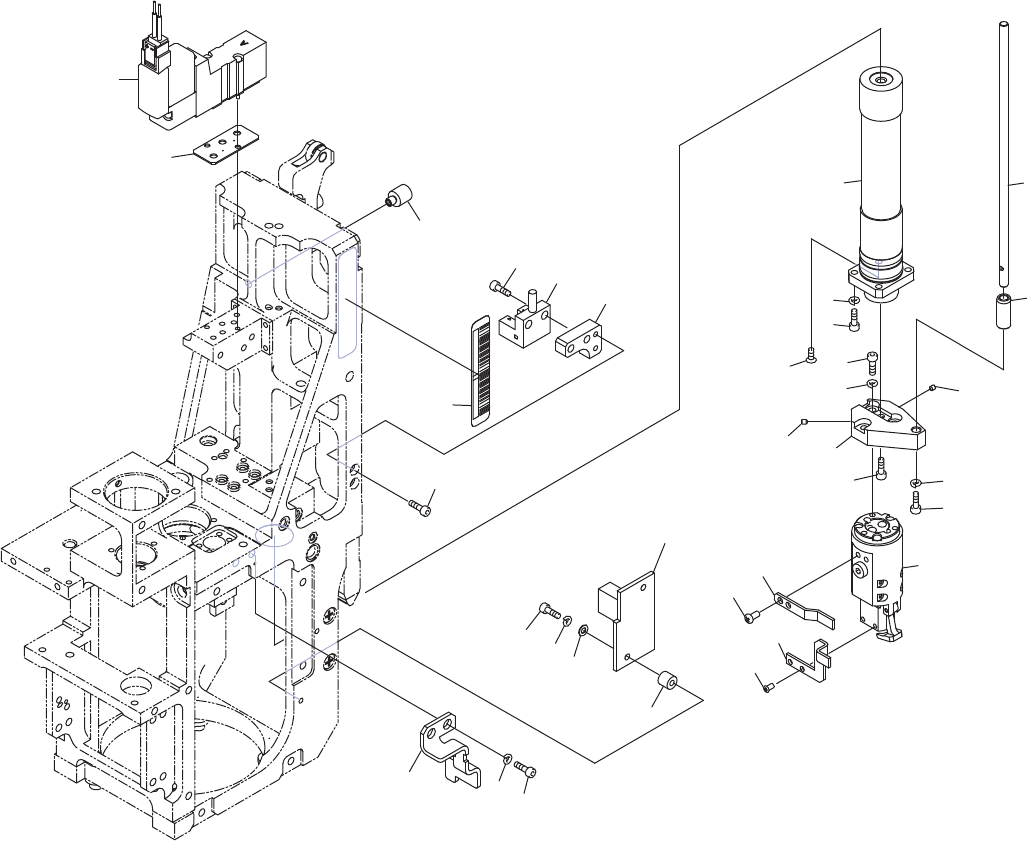

H24S HEAD (AUTO BACKUP PIN EQUIPMENT)
+6࣊ࢵࢻ⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
24
PTS- NAHEAD- 10
H24S HEAD (AUTO BACKUP PIN EQUIPMENT)
H24S ヘッド (自動バックアップピン機能)
2UGTHA000161
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H1122D 1 VALVE, SOL
バルブ ＳＯＬ
SYJ3140-5M0U
2 PJ06032 1 PLATE, ACRYLIC
プレート アクリル
3 XS01844 1 CYLINDER
シリンダ
4 H5425N 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｼﾛ)
5 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
6 K65081 1 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M02X006(3ｶ ｼﾛ)
7 PM08TL1 1 FLANGE
フランジ
8 H5425L 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
9 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
10 N4087K 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002 ｸﾎﾞﾐｻｷ
11 PM55002 1 BUSHING, GUIDE
ブシュ ガイド
12 2MGTHA033802 1 SHAFT
シャフト
13 H5425M 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｼﾛ)
14 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
15 AA17R14 1 CHUCK
チャック
16 2MGTHA033902 1 DOG, SW
ドッグ ＳＷ
17 K5180G 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
18 2MGTHA033601 1 DOG, SW
ドッグ ＳＷ
19 K5180C 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
20 S1058B 1 SILENCER
サイレンサ
AN120-M3
24 2MGTHA052201 1 SEAL, BAR CODE
シール バーコード
H24S, HE2D2, With Picker, unit serial number
25 2MGTHA038000 1 BKT, SW
ＢＫＴ ＳＷ
26 H5425M 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｼﾛ)
27 S67550 1 SENSOR, PHOTO
センサ フォト
EE-SX951P-R 1M
28 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
29 2AGKHC000803 1 BOARD, PRINTED CIRCUIT
基板 プリント
30 H5425R 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X010(3ｶ ｼﾛ)
30.1 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
31 W1108A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
32 S64185 2 SPACER
スペーサ
C-2004.5
33 2MGTHA046400 1 BKT, WIRING
ＢＫＴ 配線
34 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
35 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25
PTS- NAHEAD- 10
DD
DD
CC
CC
51
56
58
62
64
78
80
78
80
46
48
49
35
42
27
27.1
27.2
101
151
190
148
149
160
134
139
135.1
135
102
105
106
107
136
137
138
185
186
187
187
184
183
182
35.1
+$࣊ࢵࢻ

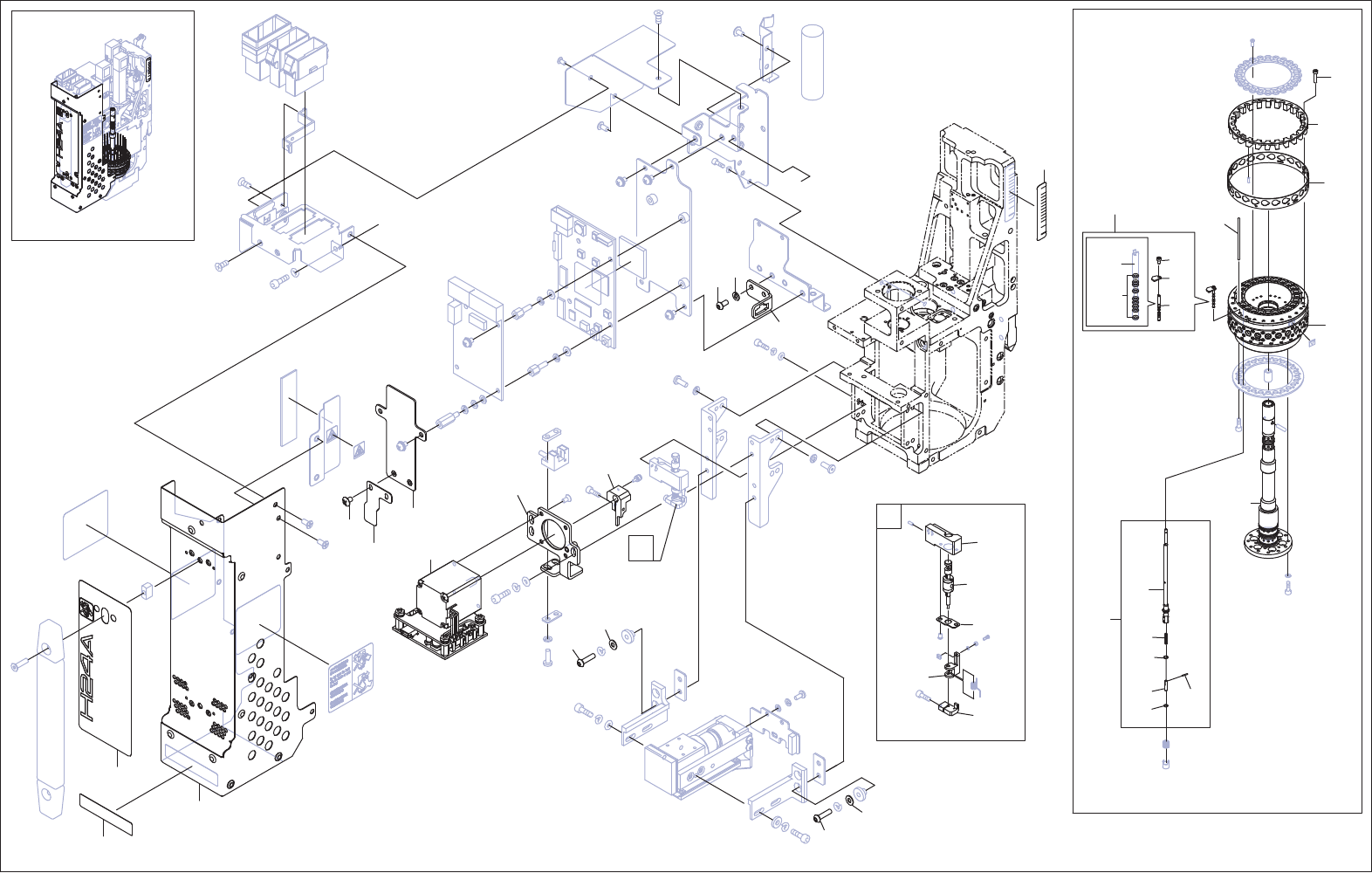

H24A HEAD
2UGTHA000161
㸯㸬㸮㹌㹼㸯㸬㸴㹌
26
PTS- NAHEAD- 10
