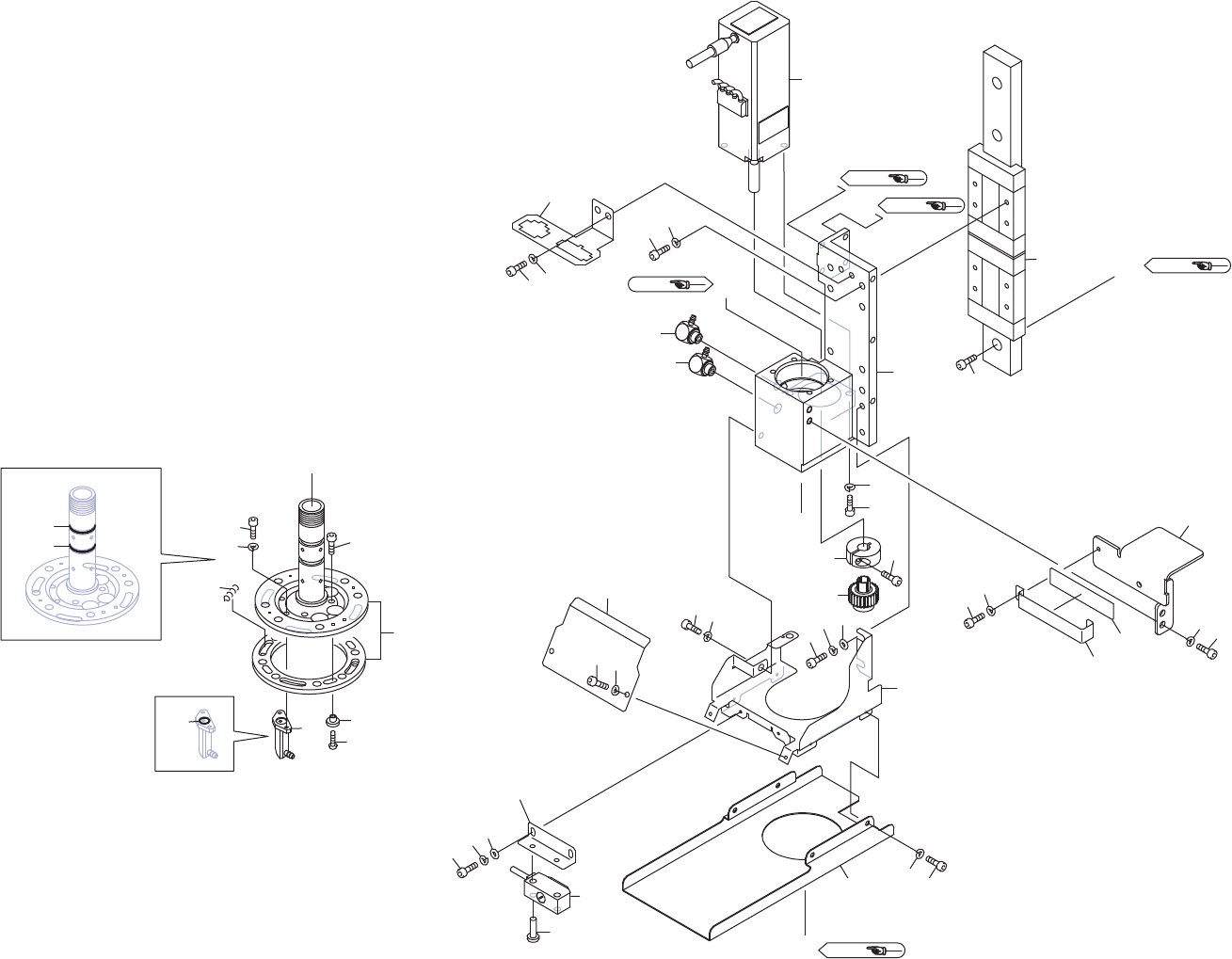

Ref.2/ Ref.2/ A A C C C C D D B B E1 E1 Ref.3/ Ref.3/ E2 E2 Ref.3/ 1 2 3 10 14 15 16 17 18 21 20 11 12 13 22 23 24 25 24 25 26 27 28 29 30 31 32 33 34 35 40 41 43 44 46 42 47 48 19 19.1 22 46 25.1 4 5 7 8 9 36 37 39 45 +…
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 2/
UH02644
H02F,H02 ヘッド (自動バックアップピン機能) 2/
AA71A13
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
51 2MGTHH000900 1 BKT
ＢＫＴ
52 2MGTHA070700 2 BOLT, HEX SOCKET
ボルト 六角穴
53 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
55 2MGTHH001003 1 PLATE
プレート
56 2MGTHH002202 1 PLATE
プレート
for NXTII
59 2MGTHH001201 1 SEAL, BAR CODE
シール バーコード
H02F, GP0B2, With Picker, unit serial number
71 PB00ZK0 1 BKT
ＢＫＴ
76 PZ11901 2 SCREW, C/R PAN
小ネジ 十穴鍋
79 PX08501 1 SEAL, BAR CODE
シール バーコード
H02, HP0B2, With Picker, unit serial number
165
PTS- NAHEAD- 10
Ref.2/
Ref.2/
AA
CC
CC
DD
BB
E1E1
Ref.3/
Ref.3/
E2E2
Ref.3/
1
2
3
10
14
15
16
17
18
21
20
11
12
13
22
23
24
25
24
25
26
27
28
29
30
31
32
33
34
35
40
41
43
44
46
42
47
48
19
19.1
22
46
25.1
4
5
7
8
9
36
37
39
45
+࣊ࢵࢻ
H01 HEAD 1/
UH00689
166
PTS- NAHEAD- 10
H01 HEAD 1/
H01 ヘッド 1/
UH00689
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM20776 1 SLIDER
スライダ
2 H54252 7 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
3 W1106C 7 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4 XG00122 1 GUIDE, RAIL
ガイド レール
5 H54251 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
7 2MGKHC005800 1 MOTOR, AC SERVO
モータ ＡＣサーボ
8 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
9 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
10 PM04633 1 COLLAR
カラー
11 H5268T 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006
12 PM05964 1 GEAR
ギヤ
13 PB06245 1 BKT, TERMINAL
ＢＫＴ ターミナル
14 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
15 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 2MGKHG008702 1 BKT, WIRING
ＢＫＴ 配線
17 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
18 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
19 PB15131 1 BKT, RETAINER
ＢＫＴ 押え
19.1 PS00821 1 SHEET
シート
Consumable Parts
20 H5425L 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
21 W1106B 1 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
22 A4068G 2 ELBOW
エルボ
M-5ALU-3
23 PB17066 1 BKT, COVER
ＢＫＴ カバー
24 H54251 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
25 W1106C 3 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25.1 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
26 PB12992 1 HOLDER, STRAP
受け 当て
27 H5425K 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3ｶ ｼﾛ)
28 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
29 PB17074 1 COVER
カバー
30 H5425K 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3ｶ ｼﾛ)
31 W1106B 4 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
32 PB17202 1 BKT
ＢＫＴ
33 H5425K 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3ｶ ｼﾛ)
34 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
35 W1108A 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｼﾛ)
36 H5501Y 2 BOLT
ボルト
CBSS3-10
37 S40289 1 SENSOR, PHOTO
センサ フォト
EX-26B-PN
39 PM20159 1 GEAR
ギヤ
40 H5268S 3 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X005 ｽﾃﾝﾚｽ
41 AA36806 1 NIPPLE
ニップル
42 A60852 1 O RING
Ｏリング
φ4.10X0.50(HNBR70) Consumable Parts
43 H5425L 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
44 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
45 PZ04641 4 SPRING
スプリング
46 A5132A 2 O RING
Ｏリング
S 10 Consumable Parts
47 PM14121 4 COLLAR
カラー
48 2MGKHL059402 4 SCREW, C/R PAN
小ネジ 十穴鍋
167
