PTS-NAHEAD-10.pdf - 第125页

H04 HEAD 1/ H04 ヘ ッド 1/ UH00879 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PB250 02 1 BKT, COVE R ＢＫＴ カバー 2 H5425 Z 2 BOL T, HEX SOCKET ボルト 六角穴 M03X00 4(3 ｶ ｼﾛ ) 3 W 1106C…

100%1 / 233
AA
AA
BB
BB
2
1
3
11
30
10
12
13.2
13.1
13
7
12.1
30
31
19
20
21
22
22
23
23
24
25
26
27
20.1
20.2
35
36
7
32
5
5
5
4
6.1
7
29
29
9
8
15
16
18
17
6
28
28.1
+࣊ࢵࢻ
H04 HEAD 1/
UH00879
124
PTS- NAHEAD- 10
H04 HEAD 1/
H04 ヘッド 1/
UH00879
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB25002 1 BKT, COVER
ＢＫＴ　カバー
2 H5425Z 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X004(3ｶ ｼﾛ)
3 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
4 PB25026 1 COVER, UPPER
カバー　上
5 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
6 AA54E05 1 COVER
カバー
6.1 PB06XF2 1 COVER, FRONT
カバー　フロント
7 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
8 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
9 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
10 PJ02874 1 HANDLE
ハンドル
11 K64283 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3ｶｼﾛ)
12 PB30173 1 BKT, WIRING
ＢＫＴ　配線
12.1 K5178L 1 SCREW, C/R PAN
小ネジ　十穴鍋
M03X005(ﾆｯｹﾙﾒｯｷ)
13 PB09784 1 BKT
ＢＫＴ
13.1 K5169M 1 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X005(ｽﾃﾝﾚｽ)
13.2 K5169H 1 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(ｽﾃﾝﾚｽ)
15 PB23286 1 COVER, SIDE
カバー　サイド
16 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
17 PB23278 1 COVER, SIDE
カバー　サイド
18 K5186N 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M03X005(ﾆｯｹﾙﾒｯｷ)
19 PB24985 1 BKT
ＢＫＴ
20 K5169H 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(ｽﾃﾝﾚｽ)
20.1 H5425K 1 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
20.2 W1106B 1 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
21 PB24973 1 BKT
ＢＫＴ
22 S3243S 4 SPACER
スペーサ
CB-303E
23 S3243T 4 SPACER
スペーサ
CB-307E
24 PB27443 1 RETAINER, WIRING
押え　配線
25 K5182K 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X020 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
26 2MGKHE003500 1 RETAINER, WIRING
押え　配線
27 K5182K 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X020 P=4 ﾅﾍﾞｾﾑｽ(3ｶ ｼﾛ)
28 H1021H 1 BATTERY
バッテリ
ER6VLY Consumable Parts
28.1 AJ270** 1 BATTERY
バツテリ
complete unit
29 PS00831 2 SHEET
シート
Consumable Parts
30 PX05132 2 NAMEPLATE, CAUTION
銘板　注意
31 PX03302 1 NAMEPLATE, CAUTION
銘板　注意
32 2MGKHE001102 1 NAMEPLATE
銘板
35 XK04868 1 BOARD, PRINTED CIRCUIT
基板　プリント
36 2AGKHE000102 1 BOARD, PRINTED CIRCUIT
基板　プリント
125
PTS- NAHEAD- 10
BB
BB
CC
CC
9
10
8
21
22
23
2
55
54
53
56
57
58
59
11
13
12
1
3
6
27
4
5
5
29
33
40
34
35
41
39
64
65
63
66
68
67
68
67
78
81
80
83
82
74
73
72
87
90
89
88
71
32
47
46
48
44
45
50
52
98
99
100
5251
47
30
28
29
30
43
60
61
62.1
17.1
7
15
16
14
17
18
19.1
19
24
26
25
31
31
36
37
38
42
61
60
75
75
76
76
79
84
85
92
91
94
95
93
97
62
20.1
20
77
49
86
96
+࣊ࢵࢻ

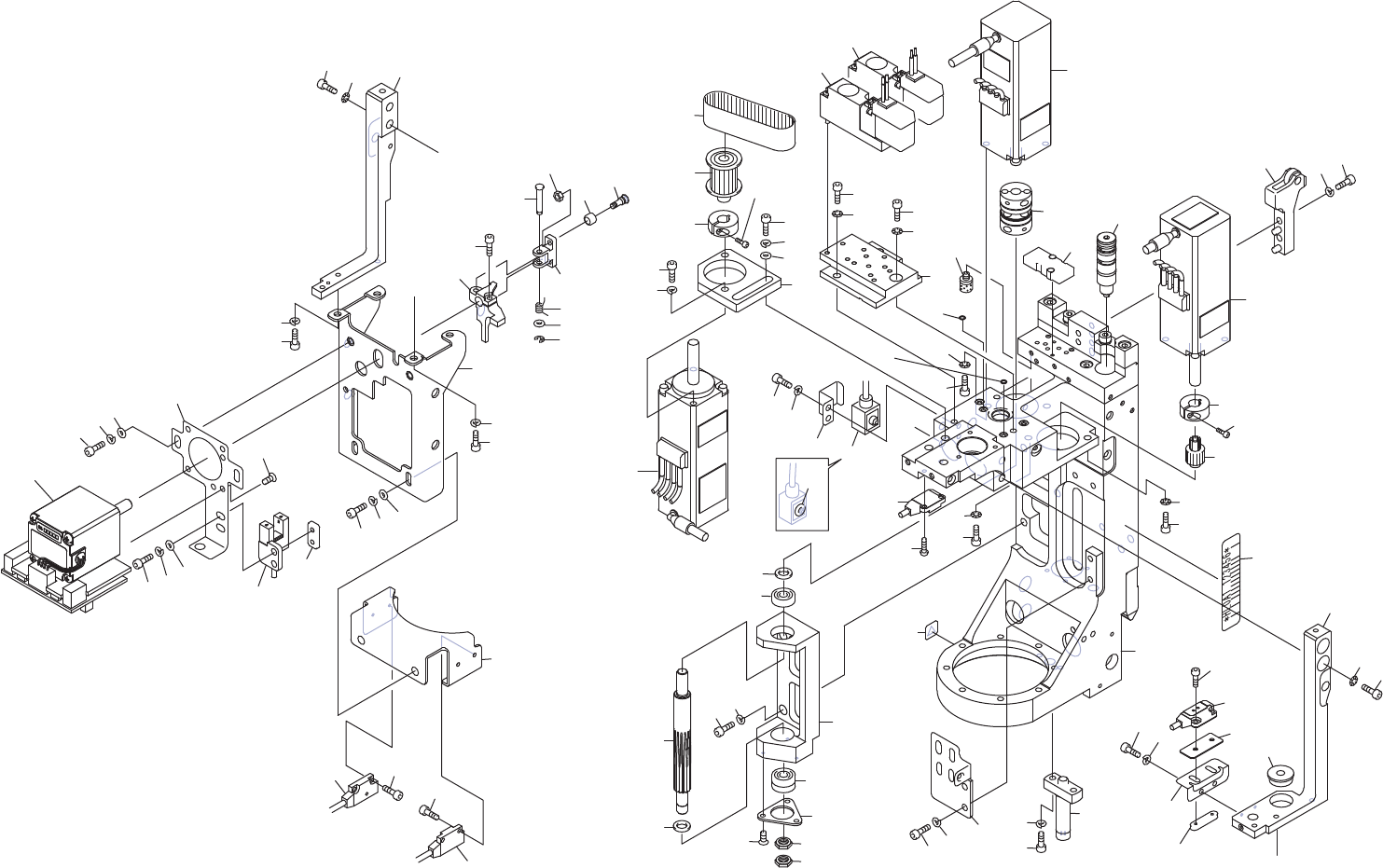

H04 HEAD 2/
UH00879
126
PTS- NAHEAD- 10
