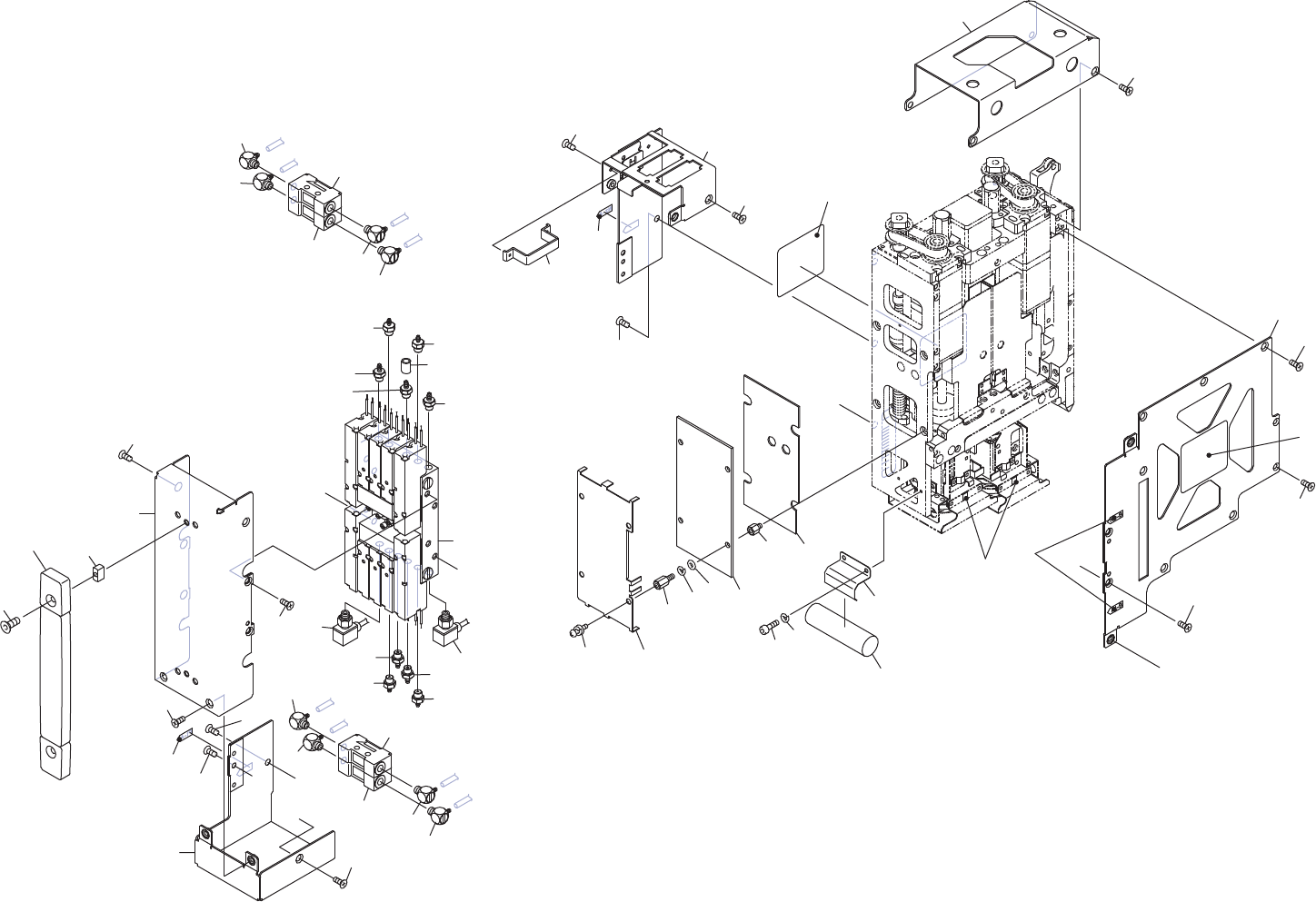

No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB016D3 1 COVER, UPPER
カバー 上
2 K5186R 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(3ｶｸﾛ)
3 PB98263 1 COVER, SIDE
カバー サイド
4 K5186R 8 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(3ｶｸﾛ)
5 K5170X 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02.5X005(3ｶｸﾛ)
6 PB98283 1 BKT, RETAINER
ＢＫＴ 押え
7 H5425L 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
8 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
9 PB94722 1 COVER
カバー
10 K5199Y 4 SCREW, WASHER ASS'Y
小ネジ 座金組込み
M03X005 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
11 XK04698 1 BOARD, PRINTED CIRCUIT
基板 プリント
12 S3228S 4 SPACER
スペーサ
BSF-308E
13 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
14 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
15 PS03231 1 SHEET
シート
Consumable Parts
16 S3272X 4 SPACER
スペーサ
MSB-305-03E
17 2MGKHH012800 1 COVER, SIDE
カバー サイド
18 K5186R 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(3ｶｸﾛ)
19 K51700 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(3ｶｸﾛ)
20 PB83472 1 BKT, RETAINER
ＢＫＴ 押え
21 2MGKHH014000 1 VALVE UNIT
バルブユニット
23 PB98244 1 COVER
カバー
24 K5186R 8 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(3ｶｸﾛ)
25 T50032 1 HANDLE
取手
THA-192-1
25.1 PM0FTY1 2 SPACER
スペーサ
26 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X010
27 2MGKHH012900 1 COVER, LOWER
カバー 下
28 K5186R 3 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M03X005(3ｶｸﾛ)
29 XS01582 4 SENSOR
センサ
30 A4068H 4 ELBOW
エルボ
M-5ALU-4
30.1 A4068G 4 ELBOW
エルボ
M-5ALU-3
31 S4033G 2 SENSOR, PRESSURE
センサ 圧力
PSE543-M5
33 PX08531 1 NAMEPLATE
銘板
35 PX05132 2 NAMEPLATE, CAUTION
銘板 注意
39 PX09460 1 NAMEPLATE
銘板
SET
40 H1021H 1 BATTERY
バッテリ
ER6VLY Consumable Parts
40.1 2AGKHH0017** 1 BATTERY
バッテリ
complete unit
41 A4067R 4 ELBOW
エルボ
M-5AU-3
42 N2030T 4 NIPPLE
ニップル
M-5AU-4
43 N2140D 1 NIPPLE
ニップル
LC-0425-M5
44 R2031B 1 RING
リング
LS-0425
141
