H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 1/ H02F,H02 ヘッド (自動バ ックアップピ ン機能) 1/ AA71A13 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 H1077 W 1 VALVE, SOL バルブ ＳＯＬ PCS242 -NB-D2…
AA
AA
40
20
5
22
23
26
27
28
21
31
30
29
36
35
32
34
33
25
24
9
6
10
12
11
8
7
1
2
5
4
3
5
26.1
26.1
39
9
41
42
13
+)+࣊ࢵࢻ⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 1/
AA71A13
162
PTS- NAHEAD- 10
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 1/
H02F,H02 ヘッド (自動バックアップピン機能) 1/
AA71A13
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 H1077W 1 VALVE, SOL
バルブ ＳＯＬ
PCS242-NB-D24L
2 PJ15302 1 PLATE, ACRYLIC
プレート アクリル
3 A4067G 1 ELBOW
エルボ
M-3AU-3
4 S1058B 2 SILENCER
サイレンサ
AN120-M3
5 A40669 3 ELBOW
エルボ
M-3ALU-3
6 PB83622 1 COVER
カバー
7 H5425K 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X004(3ｶ ｼﾛ)
8 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
9 A4067H 2 ELBOW
エルボ
M-3AU-4
10 S40590 1 SENSOR
センサ
E2S-W26 1M
11 H54252 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
12 W1108B 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
13 2MGKHH012500 1 WASHER, FLAT
ワッシャ 平
20 XS02773 1 CYLINDER
シリンダ
21 K51684 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X006(3ｶｸﾛ)
22 H68019 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X008(3ｶ ｸﾛ)
23 W61308 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｸﾛ)
24 PM24056 1 SHAFT
シャフト
25 PM55012 1 BUSHING, GUIDE
ブシュ ガイド
26 PM08TM1 1 FLANGE
フランジ
26.1 N4087K 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M01.6X002 ｸﾎﾞﾐｻｷ
27 H5425L 3 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
28 W1106B 3 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
29 H5425L 1 BOLT, HEX SOCKET
ボルト 六角穴
M02X005(3ｶ ｼﾛ)
30 2MGTHA070100 1 BOLT, HEX SOCKET
ボルト 六角穴
31 W1020A 1 WASHER, LOCK
ワッシャ スプリング
2M/M
32 AA17R14 1 CHUCK
チャック
33 PB83613 1 DOG, SW
ドッグ ＳＷ
34 K5180G 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
35 PB83603 1 DOG, SW
ドッグ ＳＷ
36 K5180C 2 SCREW, C/R PAN
小ネジ 十穴鍋
M01.7X003 0ﾊﾞﾝ3ｼｭ(3ｶｸﾛ)
39 2AGKHH002101 1 BOARD, PRINTED CIRCUIT
基板 プリント
40 H68018 2 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｸﾛ)
41 W61308 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｸﾛ)
42 W11080 2 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(3ｶｸﾛ)
163
PTS- NAHEAD- 10

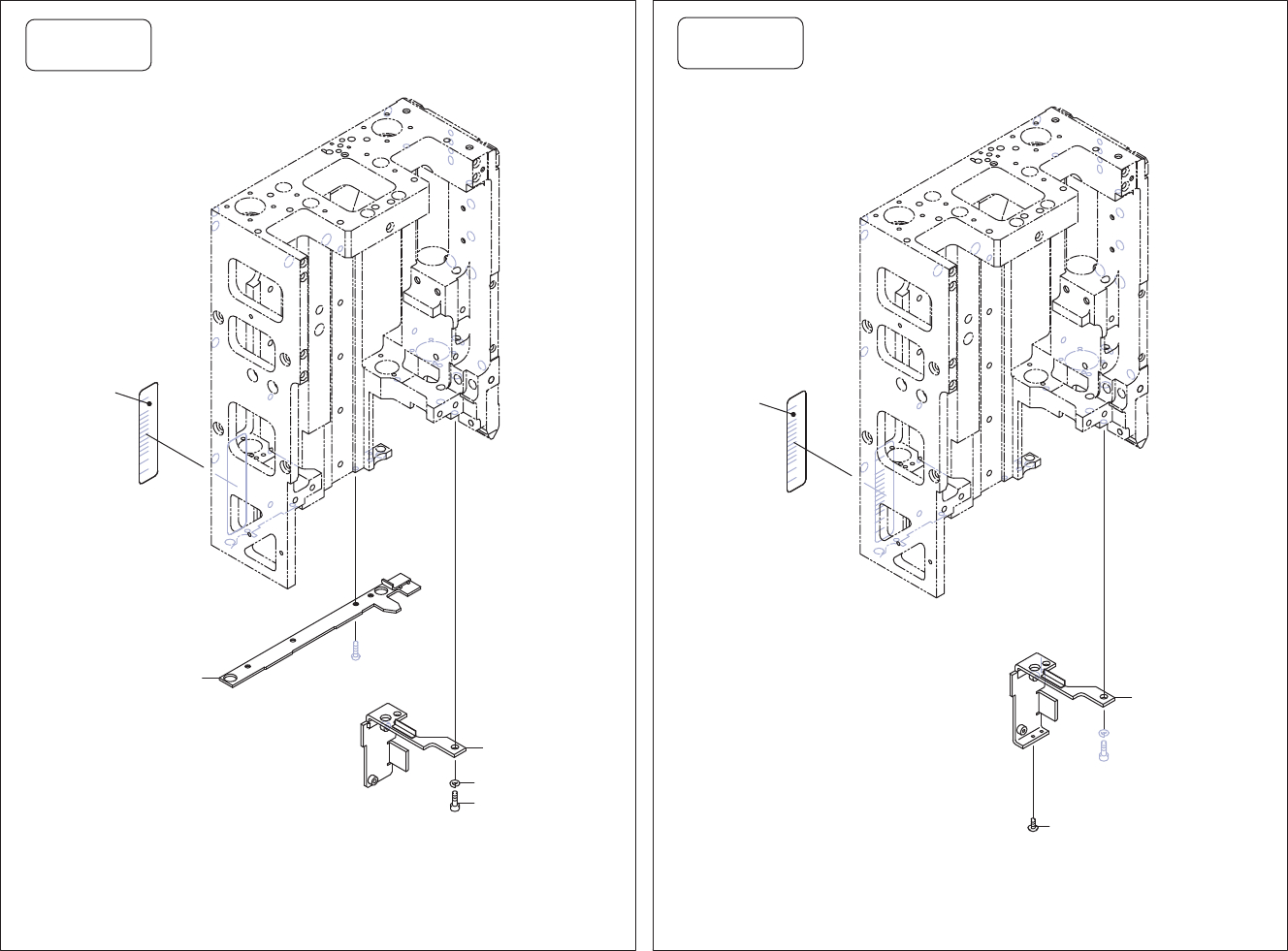

+)࣊ࢵࢻ
H02F HEAD
+࣊ࢵࢻ
H02 HEAD
51
55
59
52
53
79
76
71
56
AA71A13
+)+࣊ࢵࢻ⮬ືࣂࢵࢡࢵࣉࣆࣥᶵ⬟
H02F,H02 HEAD (AUTO BACKUP PIN EQUIPMENT) 2/
UH02644
