PTS-NAHEAD-10.pdf - 第29页

V12 HEAD 1/ V12 ヘ ッド 1/ UH03377 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA76E2 8 1 BODY 本体 3 AA06D1 0 1 ROLLER ローラ 4 H5425 5 2 BOL T, HEX SOCKET ボルト 六角穴 M03X01 5(3 ｶ ｼﾛ…

100%1 / 233
AA
AA
1
3
4
5
6
7
8
9
16
17
18
30
30
31
20
21
22
23
24
25
26
27
28
22
10
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
58
57
58
65
60
63
64
65
66
67
68
69
70
71
72
73
74
75
76.1
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
117
118
107
108
109
107
110
111
112
113
114
121
122
80
75
45
45
45
34
105
106
43.1
43.2
70.1
71
72
24.1
32
32.1
32.2
23
24
24.1
108
61
64
65.1
65.1
39
40
120
75.1
75.1
9.1
UH03377
9࣊ࢵࢻ

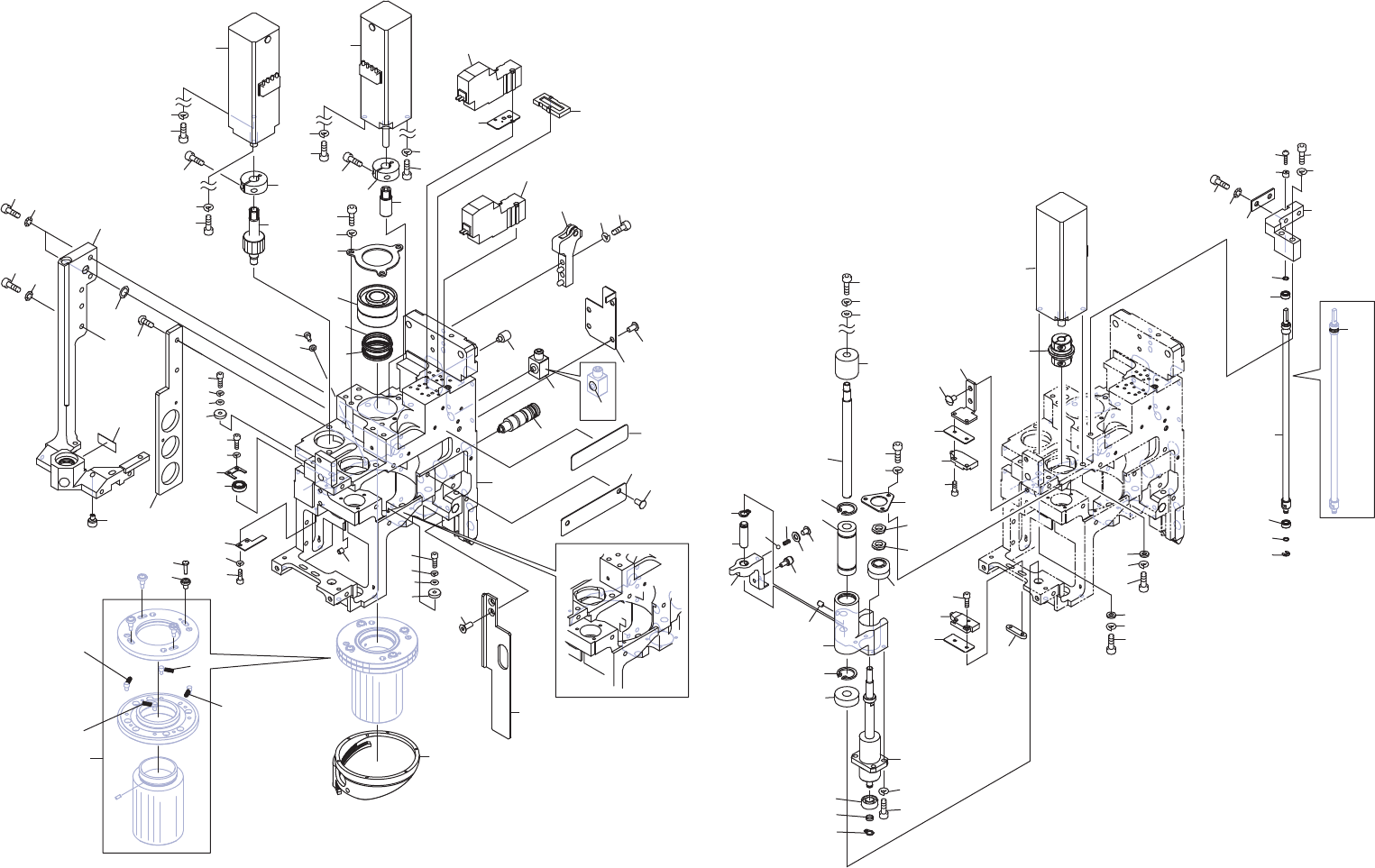

V12 HEAD 1/
28
PTS- NAHEAD- 10
V12 HEAD 1/
V12 ヘッド 1/
UH03377
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA76E28 1 BODY
本体
3 AA06D10 1 ROLLER
ローラ
4 H54255 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
5 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
6 S1058B 1 SILENCER
サイレンサ
AN120-M3
7 PB00TE0 1 COVER
カバー
8 K62149 4 SCREW, C/R FLAT
小ネジ　十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
9 XS00842 1 SENSOR, PRESSURE
センサ　圧力
9.1 A60764 1 O RING
Ｏリング
φ2.8X1.6(NBR) ACC-9
10 2MGKHB006000 1 VALVE, PRESSURE REDUCING
バルブ　減圧
16 PX08311 1 SEAL, BAR CODE
シール　バーコード
HZ0C1, unit serial number
17 PB99751 1 COVER
カバー
18 K62149 2 SCREW, C/R FLAT
小ネジ　十穴平
M03X006ﾋﾗﾄｳH=0.6ﾔｷｲﾚ(ﾆｯｹﾙﾒｯｷ)
20 PB00WY5 1 BKT
ＢＫＴ
21 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
22 2MGKHA008300 3 WASHER
ワッシャ
23 H5425N 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
24 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
24.1 W1039K 3 WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5(ｽﾃﾝﾚｽ)
25 PM07WH0 1 PIN, LOCATING
ピン　位置決め
26 PB0B2G1 1 RETAINER
押え
27 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
28 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
30 H11352 2 VALVE, SOL
バルブ　ＳＯＬ
SYJ314R-5G
31 2MGKHA008101 1 PLATE, ACRYLIC
プレート　アクリル
32 2MGKHA009500 1 RETAINER, BEARING
押え　ベアリング
32.1 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
32.2 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
34 H4900M 1 BEARING
ベアリング
MR95ZZ
35 PB00TD4 1 BKT
ＢＫＴ
36 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
37 A51907 1 O RING
Ｏリング
φ6.2X1.1 Consumable Parts
38
2MGKHA036100
1 BLOCK
ブロック
39 H54252 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
40 W1010A 3 WASHER, CONICAL
ワッシャ　皿
M-3-L
41 PS05270 1 SEAL
シール
42 PM09NR4 1 PIN, REFERENCE
ピン　基準
43
2MGKHA034707
1 CAM, SLOT
カム　溝
43.1 2MGKHA048803 1 BOLT, HEX SOCKET
ボルト　六角穴
43.2 W1039F 1 WASHER, FLAT
ワッシャ　平
1.6M/MX0.3X3.8(ｽﾃﾝﾚｽ)
44 2MGKHA105700 1 GEAR
ギヤ
45 PZ33981 4 SPRING
スプリング
46 PM04893 4 COLLAR
カラー
47 PZ39232 4 SCREW, C/R PAN
小ネジ　十穴鍋
48 H11796 2 PACKING
パッキン
KSYN-16
49 H4207A 1 BEARING
ベアリング
7000CTYNDBLP5 SET
50 PB95940 1 RETAINER, BEARING
押え　ベアリング
51 H54251 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
52 W1106C 3 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
53 PM06FL7 1 GEAR
ギヤ
54 2MGKHA113400 1 MOTOR, AC SERVO
モータ　ＡＣサーボ
29
PTS- NAHEAD- 10
V12 HEAD 1/
V12 ヘッド 1/
UH03377
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 H54253 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
57 H67966 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3ｶ ｼﾛ)
58 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
60 2MGKHA093300 1 MOTOR, AC SERVO
モータ　ＡＣサーボ
61 H54253 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
63 H67966 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3ｶ ｼﾛ)
64 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
65 PM76241 2 COLLAR
カラー
65.1 H5274A 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006
66 PM06FM6 1 GEAR
ギヤ
67 H62140 1 PLATE
プレート
SYJ3000-21-12A
68 XK04101 1 COUPLING
カップリング
69 2MGKHA093300 1 MOTOR, AC SERVO
モータ　ＡＣサーボ
70 H54254 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
70.1 H67808 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X016(3ｶ ｼﾛ)
71 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
72 S3244E 2 SPACER
スペーサ
CU-301
73 PB99400 1 BKT, SENSOR
ＢＫＴ　センサ
74 K51710 2 SCREW, C/R TRUSS
小ネジ　十穴トラス
M03X005(3ｶ ｼﾛ)
75 S61583 1 SENSOR
センサ
EX-11B-FJ-PN（ﾋﾞｽﾅｼ）
SET
75.1 2MGKHE003402 2 PLATE
プレート
76 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
76.1 H5425L 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
77 PP01251 1 NUT
ナット
78 2MGKHA001401 1 SLIDER
スライダ
79 H4897A 1 BEARING
ベアリング
AC5-14DBSP2 SET
80 PM04723 2 NUT
ナット
81 PB97201 1 RETAINER, BEARING
押え　ベアリング
82 H5425L 3 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
83 W1106B 3 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
84 2MGKHB003800 1 BALL SCREW
ボールネジ
85 H54292 4 BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3ｶ ｼﾛ)
86 W1106A 4 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
87 H4581B 1 BEARING, MINIATURE
ベアリング　ミニチュア
694ZZ
88 PM04642 1 COLLAR
カラー
89 S10267 1 CIR-CLIP
サークリップ
STW 4
90 PG04534 1 STOPPER
ストッパ
91 S10015 2 CIR-CLIP
サークリップ
RTW 12
92 H42740 1 BEARING, SLIDE
ベアリング　スライド
NL-6VUU-SW
93 PZ37112 1 SHAFT
シャフト
94 PG04523 1 STOPPER
ストッパ
95 H54252 1 BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3ｶ ｼﾛ)
96 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
97 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
98 PM0K0B2 1 ARM
アーム
99 PM0DCM0 1 PIN
ピン
100 N4019A 1 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X004 ｸﾎﾞﾐｻｷ
101 S1027A 1 CIR-CLIP
サークリップ
STW 5
102 K52543 1 SCREW, C/R FLAT
小ネジ　十穴平
M03X004ﾋﾗﾄｳH=1.0ﾆｯｹﾙ
103 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
104 K1089R 1 CAM FOLLOWER
カムフォロア
CFS2.5-A
30
