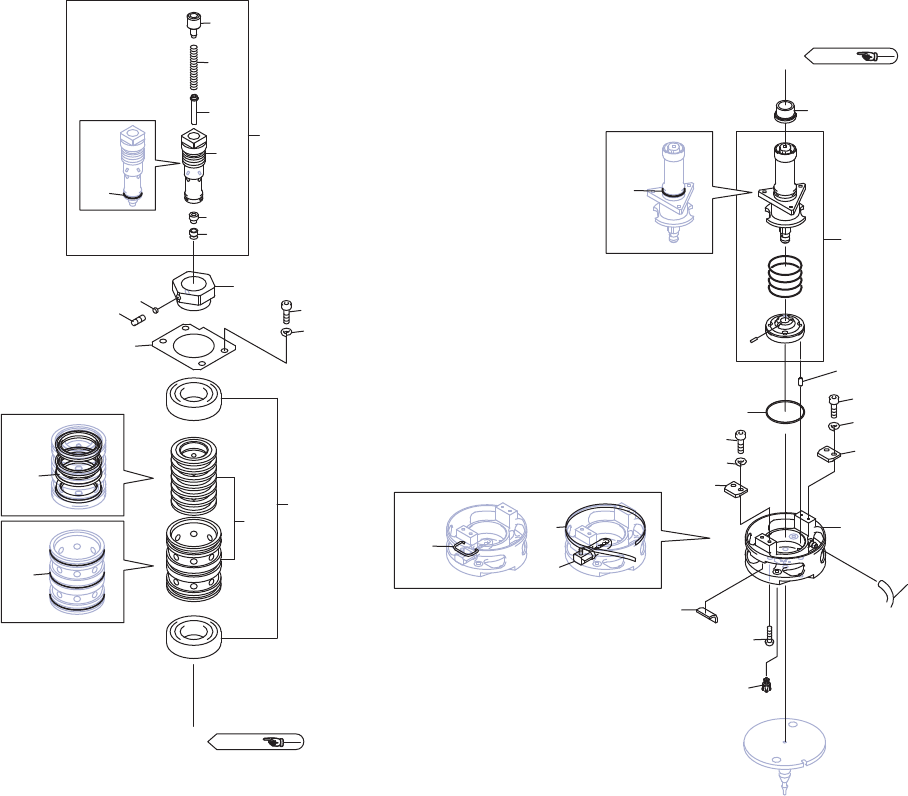

PTS-NAHEAD-10.pdf - 第169页
H01 HEAD 2/ H01 ヘ ッド 2/ UH00689 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA607 08 1 SLEEV E スリーブ 2 PM2028 2 1 CAP キャップ 3 PZ304 41 1 SPRING スプリング 4 PM3608 2 1 PIPE パイプ 5 …
Ref.1/
Ref.1/
BB
DD
16
23
33
35
24
25
26
27
25
26
27
6
8
7
9
10
11
13
14
15
31
32
12
17.1
3
17
22
28
34
1
2
4
5
5.1
5.2
5.3
18
+࣊ࢵࢻ
H01 HEAD 2/
UH00689
168
PTS- NAHEAD- 10
H01 HEAD 2/
H01 ヘッド 2/
UH00689
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA60708 1 SLEEVE
スリーブ
2 PM20282 1 CAP
キャップ
3 PZ30441 1 SPRING
スプリング
4 PM36082 1 PIPE
パイプ
5 PM20324 1 SLEEVE
スリーブ
5.1 A5202W 1 O RING
Ｏリング
φ6.60X0.81(NBR) Consumable Parts
5.2 PM20293 1 COLLAR
カラー
5.3 H1339B 1 PAD, VACUUM
パット バキューム
KPA-3.5-N
6 PM11691 1 NUT, LOCK
ナット ロック
7 N4018A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ
8 K5613A 1 BLOCK
駒
SM-301E
9 PB06641 1 RETAINER, BEARING
押え ベアリング
10 H5425F 4 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006(3ｶ ｼﾛ)
11 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
12 H42220 1 BEARING
ベアリング
7901CTYNDBLP5 SET
13 PM20304 1 COLLAR, BEARING
カラー ベアリング
14 2MGKHH014100 4 PACKING
パッキン
15 A52030 3 O RING
Ｏリング
φ21.50X1.50(NBR) Consumable Parts
16 AA61304 1 SPACER
スペーサ
17 AA1TM06 1 SHAFT, SPLINE
シャフト スプライン
17.1 A5193E 1 O RING
Ｏリング
φ16.0X0.5(NBR)
18 A5203A 1 O RING
Ｏリング
φ8.31X1.00(NBR) Consumable Parts
22 H2168A 1 PIN, PARALLEL
ピン 平行
φ1.6X04 A種(m6) ｽﾃﾝﾚｽ
23 2MGKHF011903 4 SCREW, C/R PAN
小ネジ 十穴鍋
24 AA1FR08 1 FLANGE
フランジ
25 PZ11673 2 STOPPER
ストッパ
26 H5425M 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X006(3ｶ ｼﾛ)
27 W1106B 4 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
28 PH00274 2 PIN, CLAMP
ピン クランプ
Consumable Parts
31 PS03190 1 SHEET
シート
Consumable Parts
32 PZ09532 1 HOSE, AIR
ホース エアー
33 PS01220 1 SEAL
シール
34 AA1FZ05 1 FILTER
フィルタ
Consumable Parts
35 2MGKHG000102 1 HOOK
フック
169
