A A D D A A C C C C B B B B ᢲࡋࡓࡾᘬ࠸ࡓࡾ ࡋ࡞࠸ࡇ࡜ 'RQWSXVKSXOO ୙せ"ୗ࿴ᢼฟ ୙せቶୗ࿴ᢼฟ D D Option 36 38 39 40 41 42 53 46 48 48 49 52 47 1 2 3 4 5 5 6 7 8 11 11 12 13 14 15 16 17 18 19 20 20 21 22 23 56.1 58 57 61 63 64…

100%1 / 233
このページはブランクページです
This page is intentionally blank.
此页是空白页
35
PTS- NAHEAD- 10
AA
DD
AA
CC
CC
BB
BB
ᢲࡋࡓࡾᘬ࠸ࡓࡾ
ࡋ࡞࠸ࡇ࡜
'RQWSXVKSXOO
୙せ"ୗ࿴ᢼฟ
୙せቶୗ࿴ᢼฟ
DD
Option
36
38
39
40
41
42
53
46
48
48
49
52
47
1
2
3
4
5
5
6
7
8
11
11
12
13
14
15
16
17
18
19
20
20
21
22
23
56.1
58
57
61
63
64
66
66
67
68
69
70
71
72
74
75
76
77
78
72
24
25
25
26
27
28
34
35
22
21
9
9
10
10
10
5
5
29
33
32
30
31
43
43
43
43
44
44
44
44
45
45
45
45
54
60
59
55
80
83
84
85
86
87
89
90
91
88
92
89
90
91
92
93
94
95
93
96
94
95
96
19.1
101
102
103
104
105
106
107
108
109
110
111
112
112
113
114
115
116
117
120
121
122
123
124
125
126
119
118
50
105.1
40.1
45.1
65
127
62
56
131
132
133
134
135
135
73
142
141
83.1
9࣊ࢵࢻ

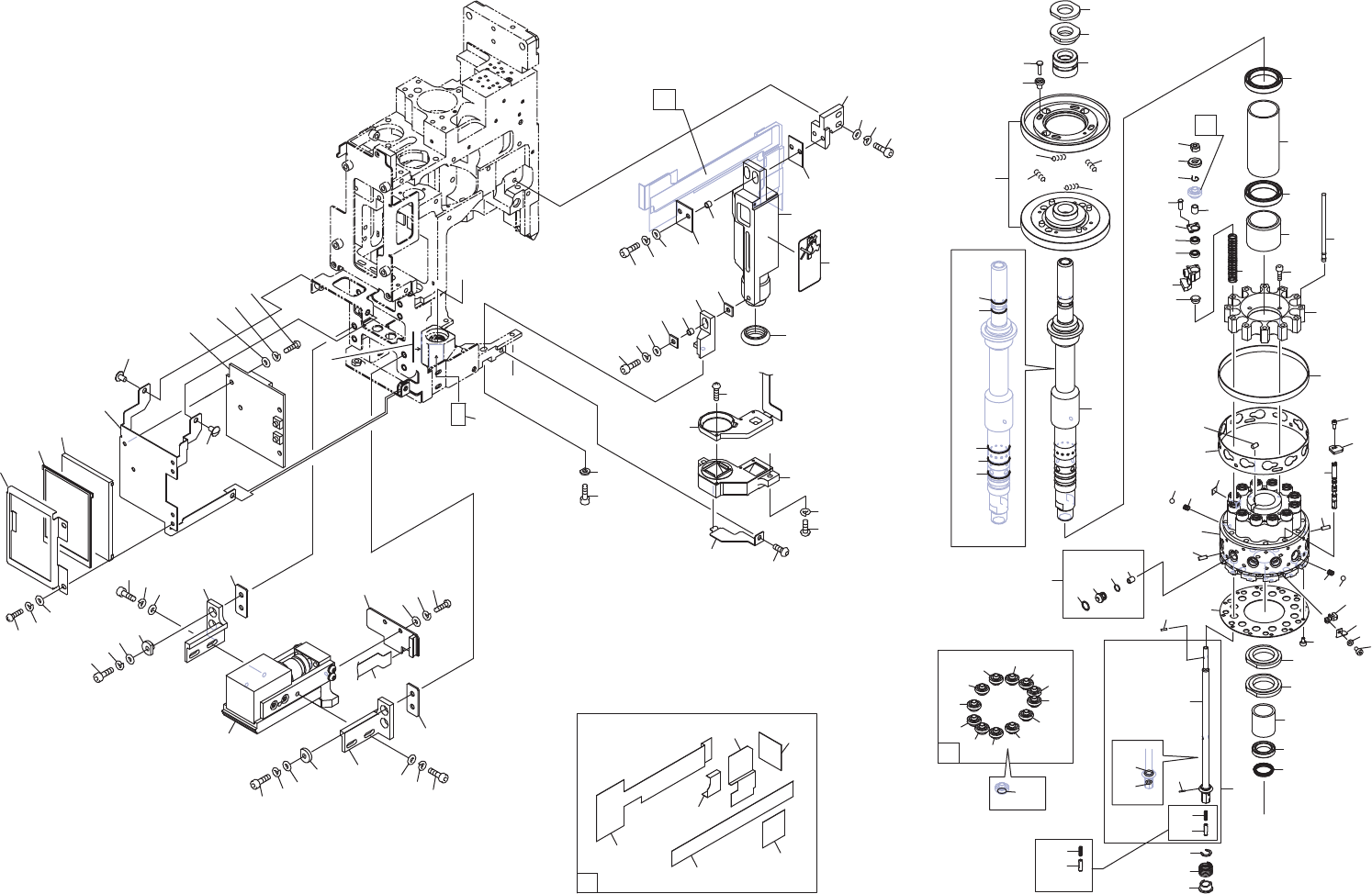

V12 HEAD 3/
UH03377
36
PTS- NAHEAD- 10
V12 HEAD 3/
V12 ヘッド 3/
UH03377
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM06DM0 1 RETAINER, BEARING
押え　ベアリング
2 PM06GY0 1 RETAINER, BEARING
押え　ベアリング
3 PM06DR4 1 COLLAR
カラー
4 PM06DE8 1 GEAR
ギヤ
5 PZ26042 4 SPRING
スプリング
6 PZ39232 4 SCREW, C/R PAN
小ネジ　十穴鍋
7 PM04893 4 COLLAR
カラー
8 2MGKHA010100 1 SHAFT, CENTER
シャフト　センタ
9 A5172X 2 O RING
Ｏリング
SS8.5 Consumable Parts
10 A5192D 3 O RING
Ｏリング
φ12X1.2 Consumable Parts
11 H4103B 2 BEARING
ベアリング
DDA-2418
12 PM06DH4 1 COLLAR, BEARING
カラー　ベアリング
13 PM06DK1 1 COLLAR
カラー
14 PM07XK2 1 HOLDER
ホルダ
15 H5425M 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3ｶ ｼﾛ)
16 PX03741 1 NAMEPLATE
銘板
17 PP02820 1 RING
リング
18 PM0K7T1 1 KEY, PARALLEL
キー　平行
19 PM0FMB8 1 HOLDER, ROTARY
ホルダ　ロータリ
19.1 PX00182 1 NAMEPLATE
銘板
20 H21927 2 PIN, PARALLEL
ピン　平行
φ02X06 B種(h8)
21 PZ16242 2 SPRING
スプリング
22 H61885 2 BALL, STEEL
ボール　スチール
CR3.0G20
23 PB000C1 1 RETAINER
押え
24 2MGTHA070000 12 BOLT, HEX SOCKET
ボルト　六角穴
25 PM06DL1 2 NUT
ナット
26 2MGKHA001700 1 RING
リング
27 H4900H 1 BEARING
ベアリング
6700
28 H11798 1 PACKING
パッキン
KSYN-10
29 AA19H06 12 FILTER
フィルタ
Consumable Parts
30 XH00802 1 FILTER
フィルタ
Consumable Parts
31 A5188S 1 O RING
Ｏリング
φ3.0X0.5(FKM70) Consumable Parts
32 PH00575 1 HOLDER
ホルダ
33 A51906 1 O RING
Ｏリング
φ4.20X0.53(FKM70) Consumable Parts
34 PM0BXE2 12 PUSHER
プッシャ
35 2MGKHA048803 12 BOLT, HEX SOCKET
ボルト　六角穴
36 XS03764 12 SPOOL
スプール
38 2MGKHA008200 12 GUIDE
ガイド
39 PP03410 12 COVER, LOWER
カバー　下
40 H5425L 12 BOLT, HEX SOCKET
ボルト　六角穴
M02X005(3ｶ ｼﾛ)
40.1 W1106B 12 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
41 PM0KAC3 12 NUT
ナット
42 PM04MK6 12 GEAR
ギヤ
43 PM053T9 4 GEAR
ギヤ
44 PM053S9 4 GEAR
ギヤ
45 PM04MH9 4 GEAR
ギヤ
45.1 A5188Z 12 O RING
Ｏリング
φ4.0X1.0(FKM70) Consumable Parts
46 PB025G3 12 RETAINER, BEARING
押え　ベアリング
47 PZ53022 36 SCREW, C/R PAN
小ネジ　十穴鍋
48 H69445 24 BEARING
ベアリング
DDL-630HP5P25LY121
49 2AGKHA001903 12 ARM
アーム
