Windows XP Embedded / Installationsanleitung Ausgabe 06/2013 Edition
17
Das folgende Fenster wird angezeigt:

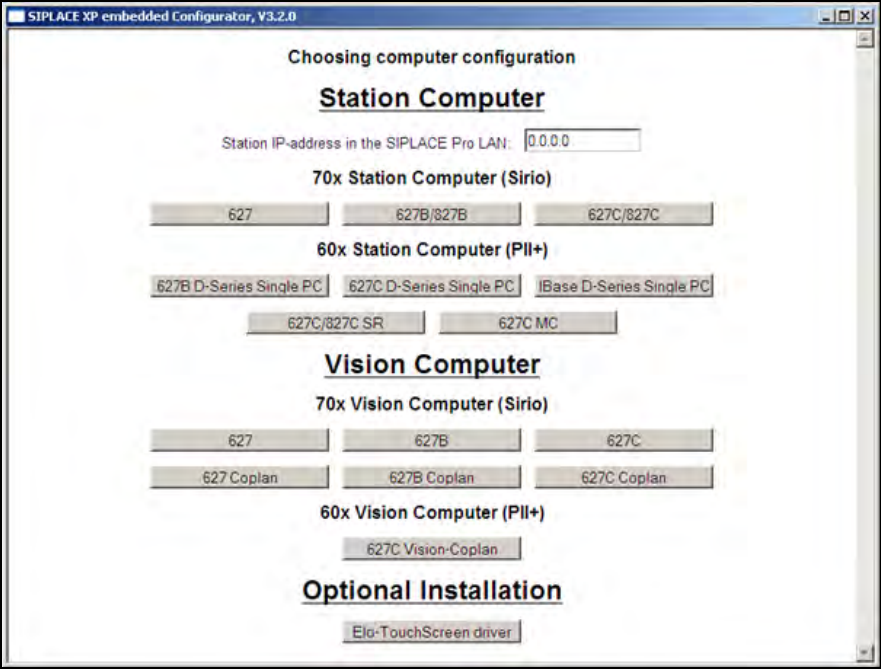

Abbildung 4-2: Fenster SIPLACE XP embedded Configurator
► Geben Sie die Stations-IP-Adresse für SIPLACE Pro LAN ein (nur bei einem Stationsrechner
erforderlich) und wählen Sie die passende Rechnerkonfiguration aus.
Die SIPLACE-Einstellungen werden automatisch durchgeführt und der Rechner danach neu
gestartet.
Nach dem Neustart sind Sie als Operator angemeldet.
► Falls kein Touchscreen genutzt wird (Vision- oder MC-Rechner), entfernen Sie die Software-
CD aus dem DVD-Laufwerk.
Windows XP Embedded / Installationsanleitung Ausgabe 06/2013 Edition
18
5 Touchscreen installieren und kalibrieren
Der Touchscreen muss jetzt installiert und kalibriert werden (nur Stationsrechner).
► Melden Sie sich als Administrator mit Kennwortangabe an.
► Klicken Sie im "SIPLACE XP embedded Configurator" unter Optional Installation auf die
Schaltfläche Elo-TouchScreen driver, um den Touchscreen-Treiber zu installieren und folgen
Sie den Installationsanweisungen.
► Kalibrieren Sie den Touchscreen wie in der Installationsanleitung zur Stationssoftware
beschrieben nach der Installation.
► Entfernen Sie die Software-CD aus dem DVD-Laufwerk.
Wenn Sie Windows XP Embedded in Ein-Rechnerbetrieb oder auf den Maschinenrechner in
Zwei-Rechnerbetrieb installiert haben, ist die Installation hiermit abgeschlossen.
► Installieren Sie die SIPLACE Maschinensoftware wie in der Installationsanleitung zur
Stationssoftware beschrieben.
Wenn Sie Windows XP Embedded auf einen Visionrechner in Zwei-Rechnerbetrieb installiert
haben:
► Führen Sie die Schritte in Kapitel 6 durch.
Windows XP Embedded / Installationsanleitung Ausgabe 06/2013 Edition
19
6 Ausgangszustand wiederherstellen
Die folgenden Schritte müssen nur durchgeführt werden, wenn Sie Windows XP Embedded auf
einen Visionrechner in Zwei-Rechnerbetrieb installiert haben:
► Schließen Sie die Tastatur wieder am Maschinenrechner an.
► Schalten Sie den Videomultiplexer auf den Maschinenrechner um.
► Entfernen Sie das USB-Kabel für das DVD-Laufwerk vom Visionrechner und stecken Sie es an
den Maschinenrechner.
► Installieren Sie die SIPLACE Maschinensoftware wie in der Installationsanleitung zur
Stationssoftware beschrieben.
