NPM-WX / WX S 20 24. 0718 - 206 - ( 单位 : mm) ■ 托盘储 存器 托盘储存器连接部
NPM-WX / WXS 2024.0718
- 205 -
■ 单式托盘供料器
(单位: mm)
※托盘供料器高度 896 mm，是 NPM-W2 的基板搬送高度是 900 mm 时的标准值。
可调整范围是: 896 mm
+65
-16.5
机器中心
基板中心(750X661mm 基板)
托盘基准点
托盘供料器连接部
(脚轮和导销之间)
(安装线高度)
NPM-WX / WXS 2024.0718
- 206 -
(
单位
: mm)
■
托盘储存器
托盘储存器连接部
NPM-WX / WXS 2024.0718
- 207 -

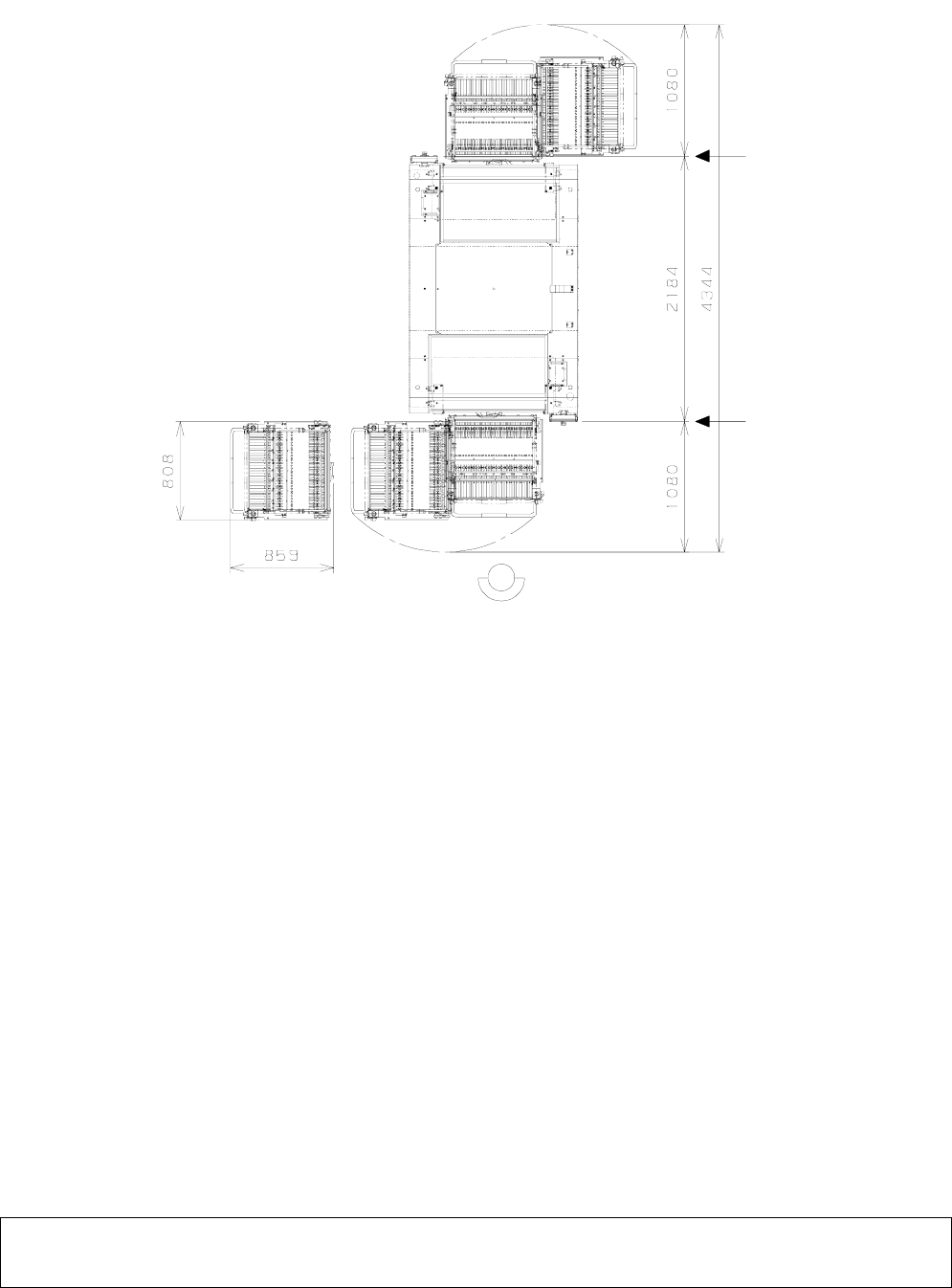

交换台车(30站)时，是必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
• 交换台车/ C-Cart 设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车/ C-Cart。
前侧
安全盖端面
安全盖端面
