12-7
Single Line Monitoring(SLM)
Avg Cycle Time是生产进行过程中各PCB的生产所需实际循环时间的平均
值。

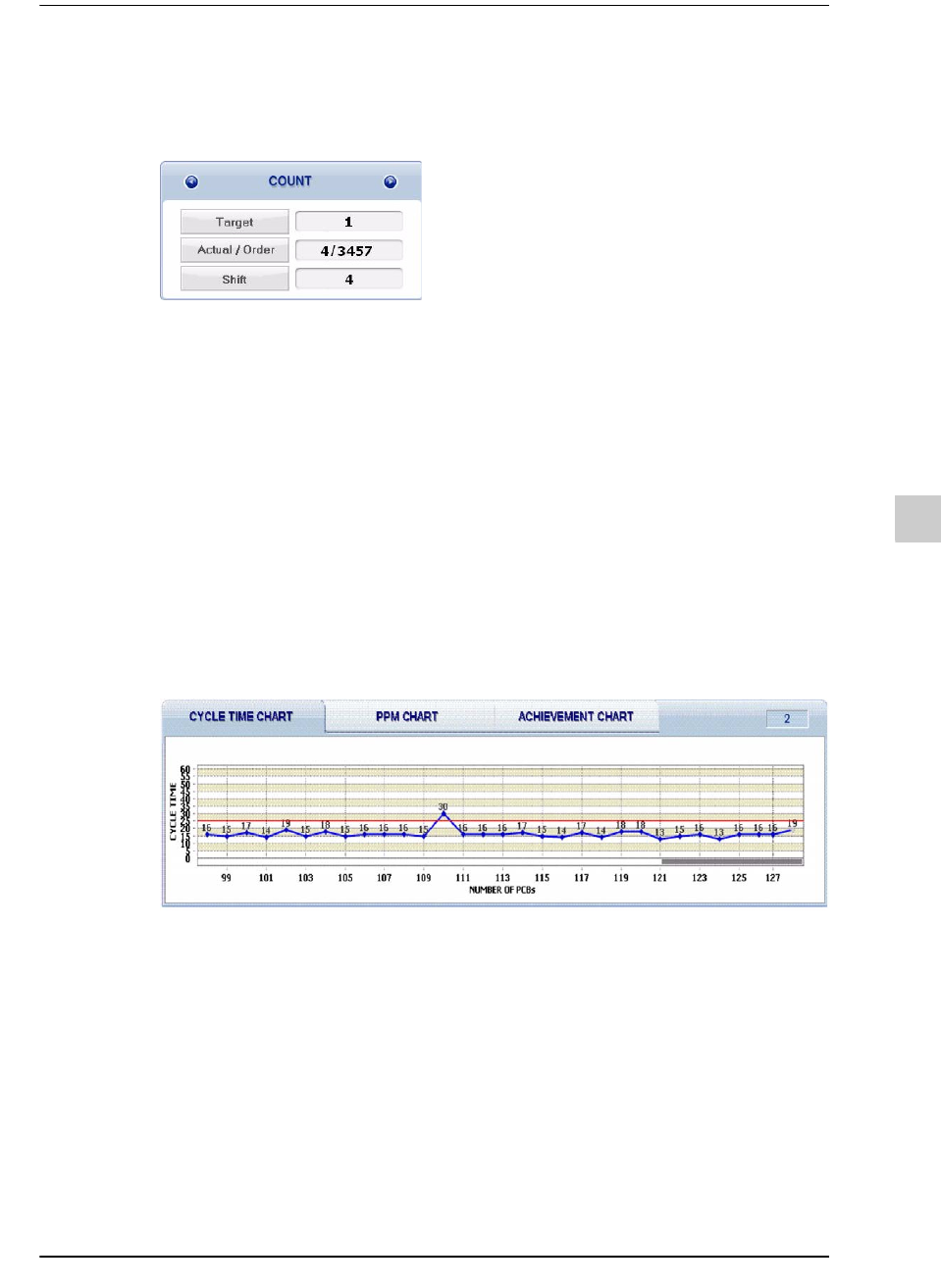

9) 下图表示其它PCB的count值
Target 是以当前作业时间为准而应该达成的目标生产量。
Actual/Order Count
生产目标数量(Order)是为了在作业线生产该型号而通过File Manager或
SLM输入的数量。
Actual是实际作业线中生产的电路板数量。该值将在PCB从作业线的最
后一个设备出来时增加。
如果实际生产量比目标生产量低了很多，生产量将显示为红色。(其临
界值可以在选项窗口进行设定)
Shift
Shift将在更该作业组时让生产数量初始化。显示当前作业组所生产的数
量。
10) 通过图形方式实时显示出当前生产的电路板的Cycle Time、不 良 PPM及实现率。
Cycle Time Chart显示了作业线上所生产的电路板的生产周期(Cycle Time)。
X-axis以秒为单位显示Cycle Time。
X-axis表示实际生产的PCB数量。
12-8
lvswG}]
lvswG}]
Y- ax is 以秒为单位显示Cycle Time。
下图以图表方式表示所生产的PCB数量vs不良 PPM
X轴根据INI文件的设定内容而以每10个或20个PCB为单位显示在画面上。
Y 轴表示不良PPM。
图表上的No.1红色线表示作业线的目标不良PPM(计算出来的不良PPM)。
No.2蓝色线根据按照INI文件的设定内容而显示PCB数量的实际不良PPM。
滚动条将根据所生产的PCB数量而相应地自动显示。
Achievement chart显示了相对于目标生产量的当前生产现况(目标实现率)。
X轴是曲线的时间。时间周期可以在INI上进行设定。
Y轴是各时间的实现率。目标生产量为50而实际生产量为40时的实现率为
80%，实际生产量为60时的实现率为120%。
曲线的红色线表示目标实现率达到了100%。
每到正时就会显示。
11) 将显示由使用者选择的数据库选项。
使用者选择MDB时 ，将显示 图标。
使用者选择ORACLE并处于连接状态时，将显示 图标。
如果没有连接，则显示 图标。
12) Time On Air表示最后一个PCB出来时的时间(秒 )。
13) 图表每小时在纵向作业线上显示time stamp(hour AM/PM)。
12-9
Single Line Monitoring(SLM)
14) 由于作业组变更而改变Shift时，将自动显示在Cycle time chart上。
12.3. 作业线的详细现况(OPERATION)
作业线详细现况(OPERATION)将在使用者单击<OPERATION >键时出现。
1) 以条状图显示一切贴片机设备的运转率。
