《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简 体中文 6.1 SIPLACE X- 系列的 X 供料器模块 373 6.1.5.1 带有标签机的 X 系列供料器模块 适配器 6 T：图 7.0 - 1 带有标签机的 X 系列供 料器模块适配器 (1) X 系列供料器模块适配器 （物件号：00141305- xx） (2) 标签机适配板 （物件 号：…
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
372
6.1.5 X- 系列贴片机的供料器模块适配器
物件号：00141305-xx X 系列贴片机的供料器模块适配器
物件号：00141308-xx 抛料传送导轨适配板
物件号：00141310-xx 标签机适配板
6
X 料带供料器模块的范围经过扩展已包括了线性振动供料器、标签机和抛料传送导轨。通过使用
适配器，您还可以转换 S 线性振动供料器、标签机和抛料传送导轨，在 X 系列料车上使用它们。
适配器可执行电子和机械功能：它可以将 S 供料器模块的通信信号转换为符合 X 系列扩展协议的
信号。除此之外，它还可以执行其他附加功能，例如供料器模块的识别。
6
请注意
如果 S 线性振动供料器、标签机和抛料传送导轨在一个 SpeedStar （C&P20）贴片头的
可接触范围内，则不能将它们安装到料车上。
《用户手册》 SIPLACE CA- 系列 6 元件和晶粒的处理
使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文 6.1 SIPLACE X- 系列的 X 供料器模块
373
6.1.5.1 带有标签机的 X 系列供料器模块适配器
6
T：图 7.0 - 1 带有标签机的 X 系列供料器模块适配器
(1) X 系列供料器模块适配器 （物件号：00141305-xx）
(2) 标签机适配板 （物件号：00141310-xx）
(3) 标签机
6.1.5.2 带有线性振动供料器的 X- 系列供料器模块适配器
6
6
请注意
适配板的使用
适配板将作为标准配件与 X 系列供料器模块适配器一同提供：
适配板应该用于高度不超过 16.5 mm 的元件。
高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
6 元件和晶粒的处理 《用户手册》 SIPLACE CA- 系列
6.1 SIPLACE X- 系列的 X 供料器模块 使用软件版本 SC.707.0 或更新 2013 年 10 月版 简体中文
374
6

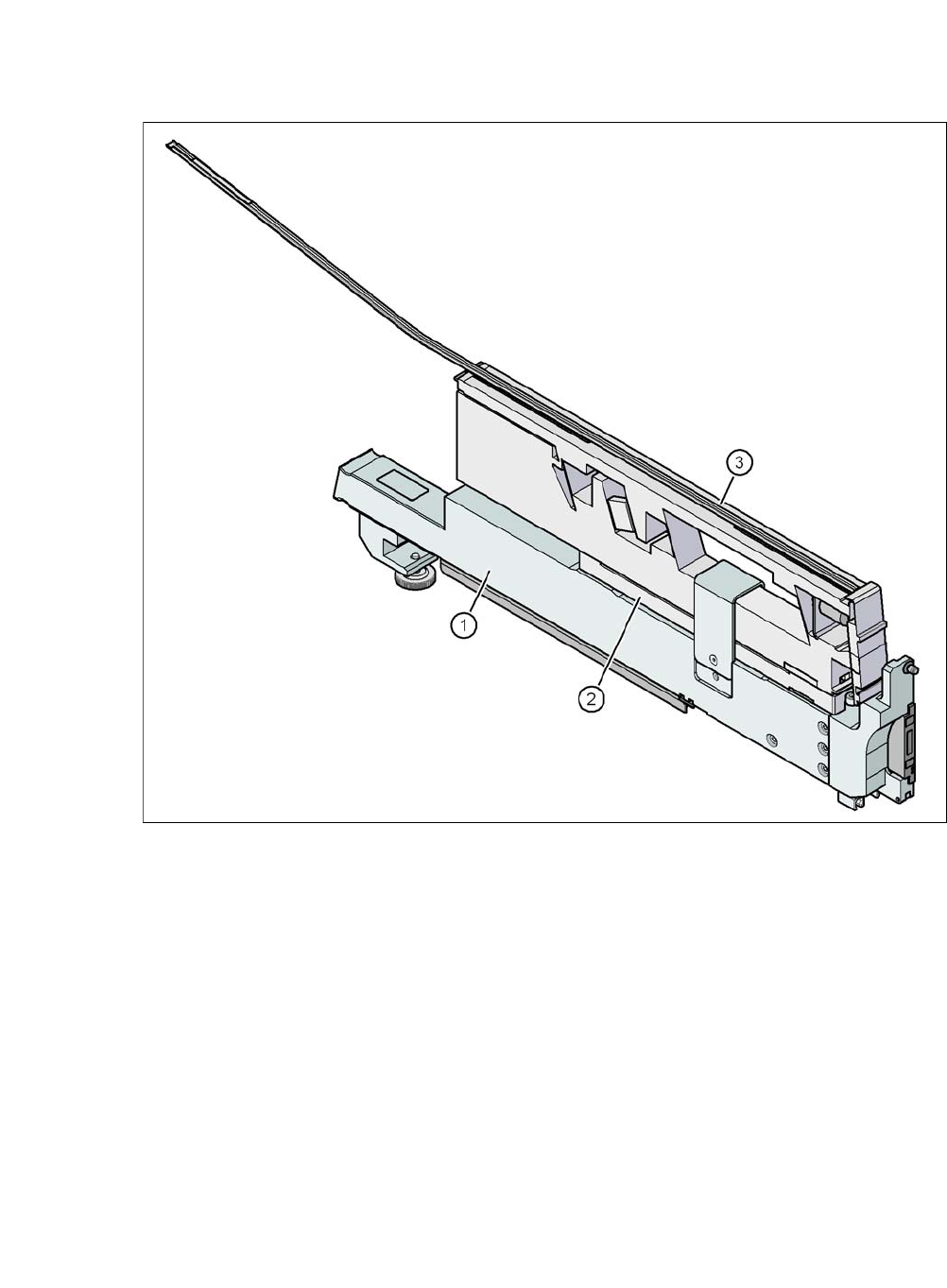

T：图 3.0 - 1 带有线性振动供料器的 X 系列供料器模块适配器
(1) X 系列供料器模块适配器 （物件号：00141305-xx）
(2) 16.5 mm 适配板 （随同交付）
(3) 线性振动供料器，3 型 （物件号：00142031-xx）
宽度 34.4 mm
每个供料器模块的料轨数 1、2 或 3 6
占用的供料器模块位置数 3 6
元件容量：每个钢料盒最多 150 个， 6
取决于元件的长度 6
钢料盒规格 9.5 mm 宽 / x 3 6
15 mm 宽 / x 2 6
> 15 mm 宽 / x 1 6
30 mm 宽 / x 1 6
在 SIPLACE Pro 内的振动时间变化范围是 400 毫秒到超过 1000 毫秒。 6
